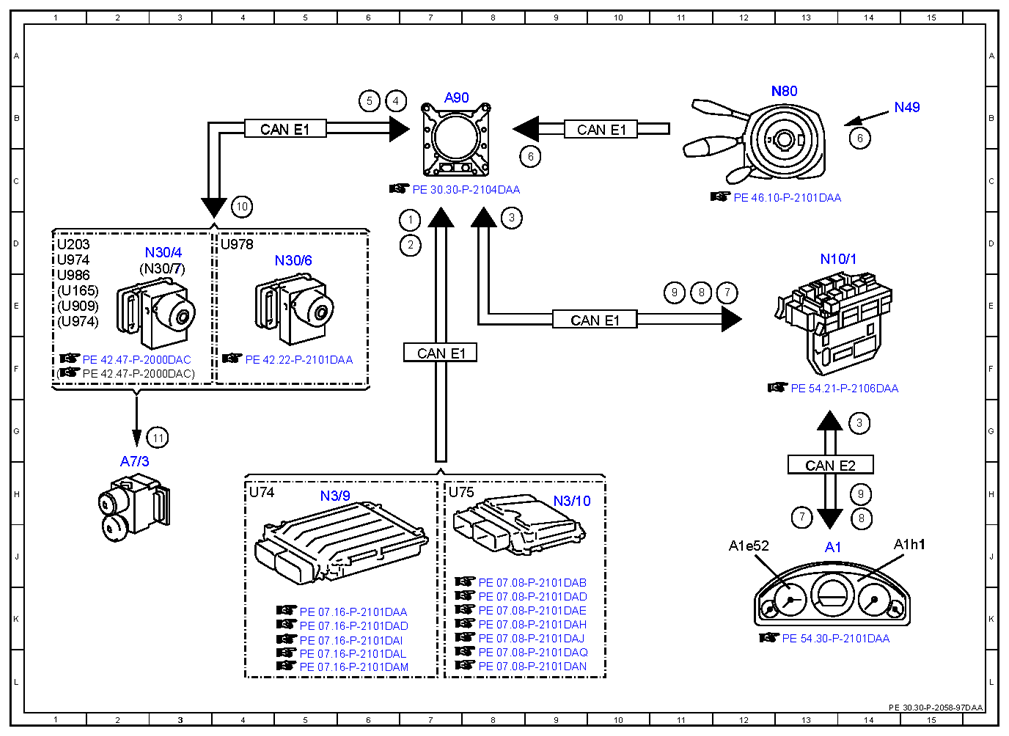

COLLISION PREVENTION ASSIST electrical function schematic - PE30.30-P-2058-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 258 (COLLISION PREVENTION ASSIST)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 7D |
| 10 | Service brake braking torque, request | 4C |
| 11 | Service brake braking torque, actuation | 3G |
| 2 | Drivetrain operational, signal | 7D |
| 3 | COLLISION PREVENTION ASSIST, status | 8C |
| 3 | COLLISION PREVENTION ASSIST, status | 14G |
| 4 | Wheel speed, signal | 6B |
| 5 | Wheel rotation direction, signal | 6B |
| 6 | Steering angle sensor, signal | 14B |
| 6 | Steering angle sensor, signal | 9C |
| 7 | Instrument cluster message, request | 13H |
| 7 | Instrument cluster message, request | 12E |
| 8 | Warning tone, request | 14H |
| 8 | Warning tone, request | 11E |
| 9 | Warning lamp, request | 11E |
| 9 | Warning lamp, request | 14H |
| A1 | Instrument cluster | 13J |
| A1e52 | COLLISION PREVENTION ASSIST warning lamp | 12J |
| A1h1 | Warning buzzer | 15J |
| A7/3 | Traction system hydraulic unit | 2H |
| A90 | COLLISION PREVENTION ASSIST controller unit | 7B |
| CAN E1 | Chassis CAN 1 | 10B |
| CAN E1 | Chassis CAN 1 | 7F |
| CAN E1 | Chassis CAN 1 | 9E |
| CAN E1 | Chassis CAN 1 | 4B |
| CAN E2 | Chassis CAN 2 | 13H |
| N10/1 | Front SAM control unit with fuse and relay module | 13D |
| N3/10 | ME-SFI [ME] control unit | 9H |
| N3/9 | CDI control unit | 5H |
| N30/4 | Electronic Stability Program control unit | 2D |
| N30/6 | Regenerative braking system control unit | 5D |
| N30/7 | Premium Electronic Stability Program control unit | 2D |
| N49 | Steering angle sensor | 15B |
| N80 | Steering column module control unit | 12B |
| U165 | Valid for AMG | 1E |
| U203 | Valid without DISTRONIC PLUS | 1D |
| U74 | Valid for diesel engines | 4H |
| U75 | Valid for gasoline engines | 7H |
| U909 | Valid for DISTRONIC PLUS | 1E |
| U974 | Not valid for full hybrid drive | 1D |
| U974 | Not valid for full hybrid drive | 1E |
| U978 | Valid for full hybrid drive | 4D |
| U986 | Not valid for AMG | 1E |
