Remove/install pedal assembly - AR29.10-P-0300EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with TRANSMISSION 711.6, 716.6, 722.6/9, 724.2
MODEL 218 with TRANSMISSION 722.9
MODEL 212 with TRANSMISSION 711, 716
MODEL 212, 218 with TRANSMISSION 722
MODEL 212 with TRANSMISSION 724
| Remove/install | |||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| Brake fluid notes | AH42.50-P-0001-01A | ||
| 1 | Open engine hood and raise to vertical position | MODEL 212, 218 | |
| MODEL 212 | AR88.40-P-1000EW | ||
| 2 | Extract brake fluid from expansion reservoir | MODEL 212 with TRANSMISSION 711, 716 |
|
| 3 | Detach feed hose from brake fluid expansion reservoir | MODEL 212 with TRANSMISSION 711, 716 | |
| MODEL 212 with TRANSMISSION 711, 716 | AR25.20-P-0100-01V | ||
| 4 | Remove left cover below dashboard | ||

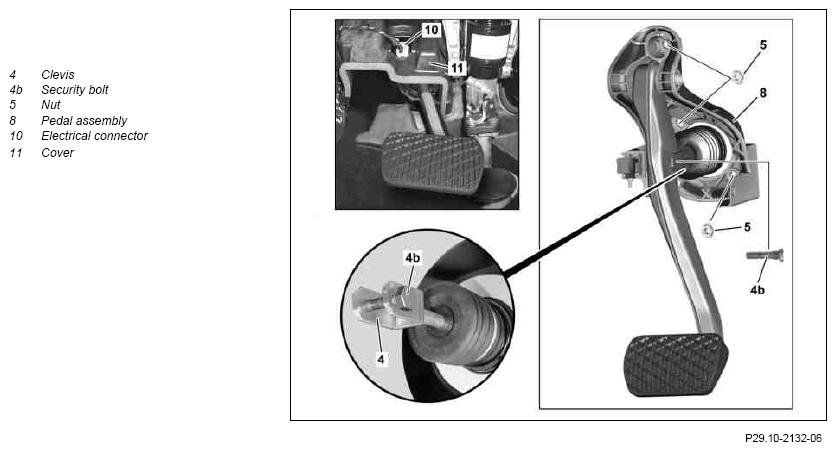

| 5 | Detach electrical connector (10) and remove cover (11) | MODEL 212, 218 with TRANSMISSION 722 | |
| 6 | Release and disconnect electrical connectors on brake pressure simulator pressure sensor (B18/5), pedal angle sensor (B37/1), brake light switch (S9/1) and brake pressure simulator valve (Y113) | MODEL 212 with TRANSMISSION 724 |
|
| 7 | Cut cable tie (12) | MODEL 212 with TRANSMISSION 724 |
|
| 8.1 | Unscrew safety screw (4) and remove brake pedal from clevis (4) | MODEL 212, 218 with TRANSMISSION 711, 716, 722 | |
| *BA43.10-P-1002-01J | |||

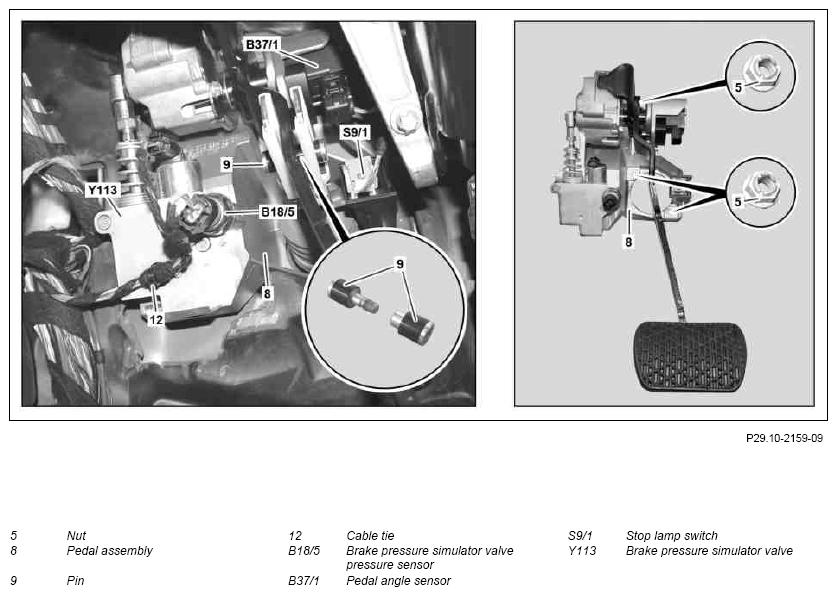

| 8.2 | Remove pin (9) | MODEL 212 with TRANSMISSION 724 |
|
| *BA29.10-P-1003-02G | |||
| 9 | Unscrew nuts (5) | *BA29.10-P-1001-02G | |
| 10 | Pull out securing clamp (6a) and remove hydraulic line (6b) from master cylinder (6) | MODEL 212 with TRANSMISSION 711, 716 Parts in the interior compartment can otherwise be damaged. |
|

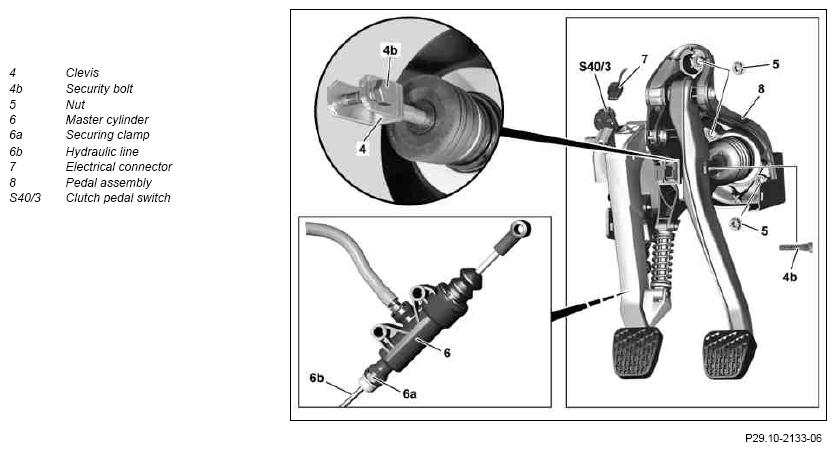

| Fig 4 | |||
| 11 | Disconnect electrical connector (7) on clutch pedal switch (S40/3) | MODEL 212 with TRANSMISSION 711, 716 | |
| 12 | Take out pedal assembly (8) | ||
| 13 | Remove master cylinder (6) from pedal assembly (8). | MODEL 212 with TRANSMISSION 711, 716 When replacing the pedal assembly (8). |
|
| MODEL 212 with TRANSMISSION 711, 716 | - | ||
| 14 | Remove brake light switch (S9/1) | MODEL 212 with TRANSMISSION 724.2 When replacing the pedal assembly (8). |
|
| 15 | Install in the reverse order | ||
| 16 | Bleed clutch operating system | MODEL 212 with TRANSMISSION 711, 716 | |
| MODEL 212 with TRANSMISSION 711, 716 | - | ||
| 17 | Check master cylinder (6) for proper operation and leaktightness | MODEL 212 with TRANSMISSION 711, 716 | |
| 18 | Teach in pedal angle sensor (B371) using Star Diagnosis | MODEL 212 with TRANSMISSION 724 When replacing the pedal assembly (8). |
|
| MODEL 212 with TRANSMISSION 724 | AD00.00-P-2000-04A |
PEDALS, BEARING BRACKET
| Number | Designation | MODEL 212 |
|---|---|---|
| BA29.10-P-1003-02G | Brake pedal guide pin | 25 |
PNEUMATIC BRAKE BOOSTER
| Number | Designation | MODEL 212 | MODEL 218 | |
|---|---|---|---|---|
| BA43.10-P-1002-01J | Brake booster to brake pedal | Nm | 20 | 20 |
PEDALS, BEARING BRACKET
| Number | Designation | MODEL 212 | MODEL 218 | |
|---|---|---|---|---|
| BA29.10-P-1001-02G | Nut, pedal assembly to firewall | Nm | 20 | 20 |
