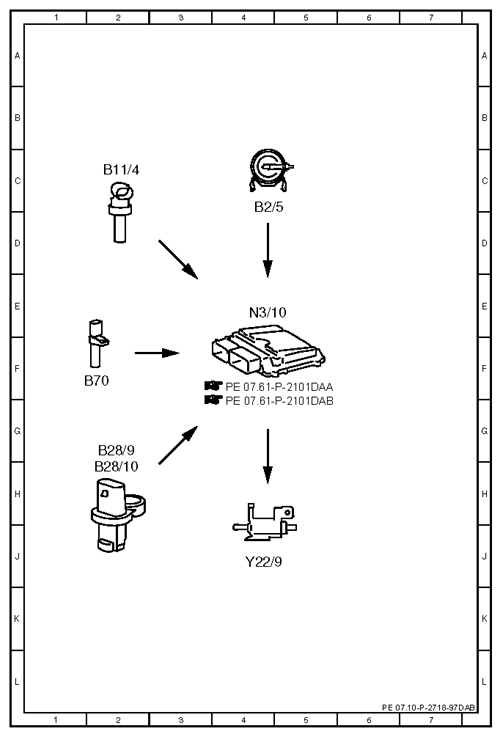

Electrical function schematic, tumble flap switchover - PE07.10-P-2718-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 272, 273 in MODEL 212 except engine 272.98
| Code: | Designation: | Position: |
|---|---|---|
| B11/4 | Coolant temperature sensor | 2C |
| B2/5 | Hot film mass air flow sensor | 4D |
| B28/10 | Right intake manifold tumble flap position sensor | 2H |
| B28/9 | Left intake manifold tumble flap position sensor | 2G |
| B70 | Crankshaft Hall sensor | 1F |
| N3/10 | ME-SFI [ME] control unit | 4E |
| Y22/9 | Intake manifold tumble flap switchover valve | 4J |
