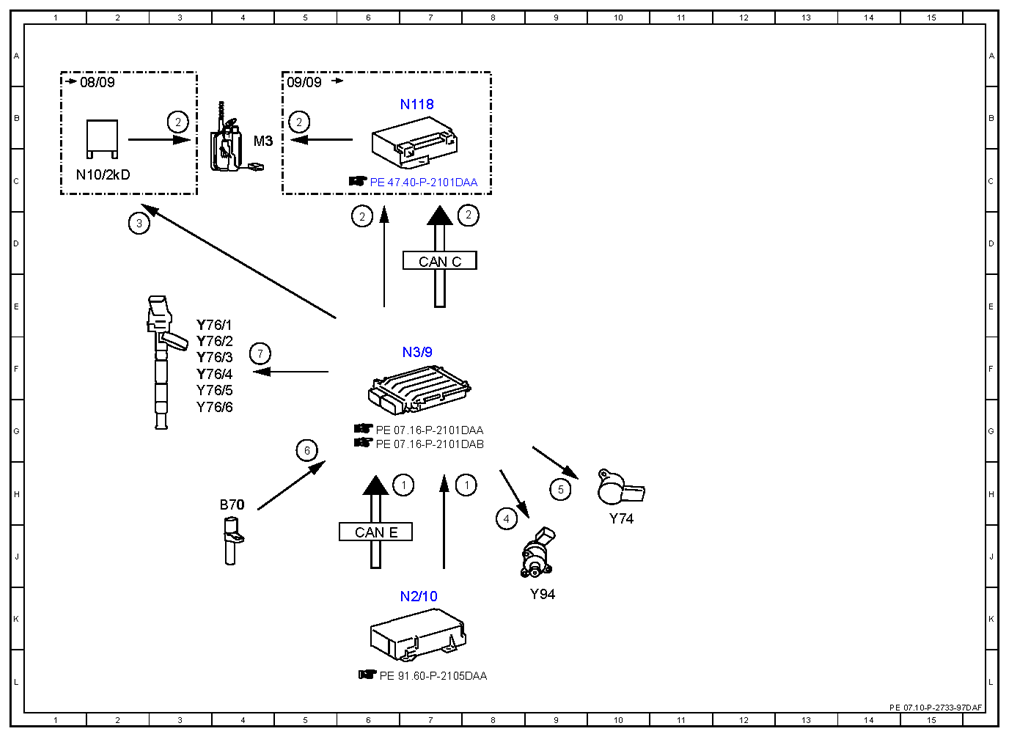

Electrical function schematic for safety fuel shutoff - PE07.10-P-2733-97DAF
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642.8 in MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 7H |
| 1 | Crash, signal | 8H |
| 2 | Fuel pump, request OFF | 8D |
| 2 | Fuel pump, request OFF | 6D |
| 2 | Fuel pump, request OFF | 3B |
| 2 | Fuel pump, request OFF | 5B |
| 3 | Fuel pump relay, actuation | 2D |
| 4 | Pressure regulator valve, actuation | 8H |
| 5 | Quantity control valve, actuation | 9H |
| 6 | Crankshaft Hall sensor, signal | 5G |
| 7 | Fuel injectors, actuation | 4F |
| B70 | Crankshaft Hall sensor | 4H |
| CAN C | Drive train CAN | 7D |
| CAN E | Chassis CAN | 6J |
| M3 | Fuel pump (FP) | 4B |
| N10/2kD | Fuel pump relay | 2C |
| N118 | Fuel pump control unit | 7B |
| N2/10 | Supplemental restraint system control unit | 7K |
| N3/9 | CDI control unit | 7F |
| Y74 | Pressure regulator valve | 10H |
| Y76/1 | Cylinder 1 fuel injector | 3E |
| Y76/2 | Cylinder 2 fuel injector | 3F |
| Y76/3 | Cylinder 3 fuel injector | 3F |
| Y76/4 | Cylinder 4 fuel injector | 3F |
| Y76/5 | Cylinder 5 fuel injector | 3F |
| Y76/6 | Cylinder 6 fuel injector | 3G |
| Y94 | Quantity control valve | 9K |
