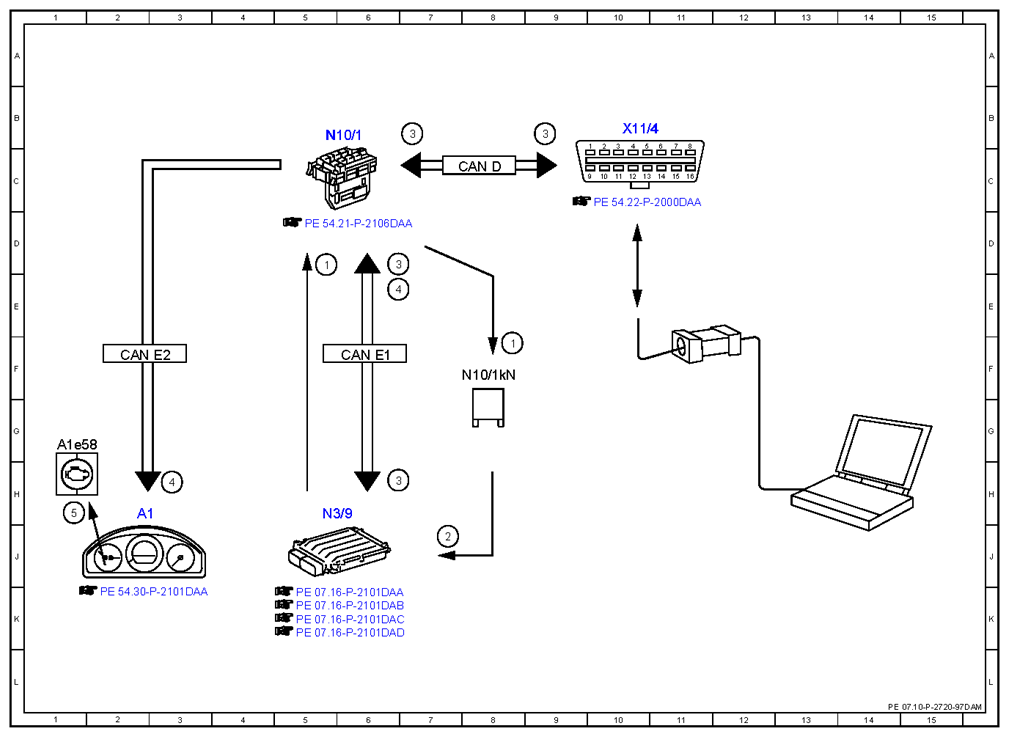

Electrical function schematic for on-board diagnosis - PE07.10-P-2720-97DAM
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642.8 in MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Combustion engine circuit 87 relay, actuation | 8F |
| 1 | Combustion engine circuit 87 relay, actuation | 5D |
| 2 | Circuit 87, status | 7J |
| 3 | Engine control diagnosis, communication | 6H |
| 3 | Engine control diagnosis, communication | 6D |
| 3 | Engine control diagnosis, communication | 7B |
| 3 | Engine control diagnosis, communication | 9B |
| 4 | Engine diagnosis indicator lamp, request | 6E |
| 4 | Engine diagnosis indicator lamp, request | 3H |
| 5 | Engine diagnosis indicator lamp, actuation | 1H |
| A1 | Instrument cluster | 2H |
| A1e58 | Engine diagnosis indicator lamp | 1G |
| CAN D | Diagnostic CAN | 8C |
| CAN E1 | Chassis CAN 1 | 6F |
| CAN E2 | Chassis CAN 2 | 2F |
| N10/1 | Front SAM control unit with fuse and relay module | 5B |
| N10/1kN | Engine circuit 87 relay | 8F |
| N3/9 | CDI control unit | 5H |
| X11/4 | Diagnostic connector | 10B |
