Electrical function schematic for engine timing start stop - PE07.10-P-2722-97DAR

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 651 as of 3/1/13 in MODEL 212 (except 212.098/298)

Code: Designation: Position:
1 Air conditioning, status 16E
10 Engine start, request 16D
10 Engine start, request 16E
10 Engine start, request 14G
11 Engine stop enable, status 14H
12 Crash, signal 13D
12 Crash, signal 14D
13 Engine torque, increase request 11F
13 Engine torque, increase request 6F
14 Engine torque, reduce request 11F
14 Engine torque, reduce request 7F
15 ECO start/stop function button, status 32B
15 ECO start/stop function button, status 31D
15 ECO start/stop function button, status 17E
16 Engine stop prohibited, request 14H
16 Engine stop prohibited, request 16D
16 Engine stop prohibited, request 17E
17 Steering angle sensor, signal 16D
18 Door rotary tumbler switch, status 18E
19 Fuel pump, actuation 24H
2 Instrument cluster, message 30J
20 Engine speed, signal 11E
21 Coolant temperature sensor, signal 11D
22 Accelerator pedal sensor, signal 11G
23 Brake light switch, signal 15J
24 Brake vacuum sensor, signal 15K
25 Seat belt buckle restraint system switch, status 13D
26 Engine hood anti-theft alarm system switch, signal 18E
27 Wheel speed, signal 12K
28 Transmission neutral position sensor, signal 12G
29 Clutch pedal switch, status 12D
3 Fuel pump, specified pressure request 22G
30 Engine hood contact switch, status 13C
31 Fuel temperature sensor, signal 12H
32 Gear range, request 27H
33 Gear range, status 16F
34 Circuit 87, status 15D
35 Button/symbol illumination, actuation 33A
36 Door rotary tumbler switch, status 32F
37 Air conditioning, status 32E
4 Fuel pressure, status 16F
5 Starter circuit 50 relay, actuation 19K
6 Starter, actuation 21K
7 Brake light switch, status 14G
8 Wheel speed, signal 14G
9 Vehicle speed, signal A1 Instrument cluster 30K
A1p13 Multifunction display 32J
B11/4 Coolant temperature sensor 9C
B37 Accelerator pedal sensor 9G
B50 Fuel temperature sensor 10J
B64/1 Brake vacuum sensor 16L
B70 Crankshaft Hall sensor 7D
B79/2 Transmission neutral position position sensor 8K
CAN B Interior CAN 33E
CAN B Interior CAN 33H
CAN C Drive train CAN 19F
CAN C Drive train CAN 25F
CAN E1 Chassis CAN 1 13H
CAN E1 Chassis CAN 1 13C
CAN E1 Chassis CAN 1 10F
CAN E1 Chassis CAN 1 19E
CAN E1 Chassis CAN 1 19D
CAN E1 Chassis CAN 1 25E
CAN E1 Chassis CAN 1 25D
CAN E2 Chassis CAN 2 30G
Code 23P Driver assistance package 1E
Code 421 9-speed automatic transmission 26J
Code 427 7-speed automatic transmission 24J
Code 494 USA version 12G
Flex E Chassis FlexRay 5F
L6/1 Left front axle rpm sensor 10K
L6/2 Right front axle rpm sensor 10L
L6/3 Left rear axle rpm sensor 10L
L6/4 Right rear axle rpm sensor 10L
LIN 1 Instrument panel LIN 30C
M1 Starter 22J
M3 Fuel pump (FP) 24G
N10/1 Front SAM control unit with fuse and relay module 30E
N10/1 Front SAM control unit with fuse and relay module 17A
N10/1 Front SAM control unit with fuse and relay module 20G
N10/1kM Starter circuit 50 relay 20L
N10/1kN Engine circuit 87 relay 15C
N118 Fuel pump control unit 22G
N2/10 Supplemental restraint system control unit 13A
N22/7 Automatic air conditioning control and operating unit 36E
N3/9 CDI control unit 13E
N30/4 Electronic Stability Program control unit 14J
N30/7 Premium Electronic Stability Program control unit 14K
N51/3 AIRMATIC control unit 27A
N62/1 Radar sensors control unit 3F
N69/1 Left front door control unit 36G
N72/1 Upper control panel control unit 30A
N72/1s50 ECO start/stop function button 34A
N80 Steering column module control unit 20A
N93/7 Chassis gateway control unit 7F
N97 Rear axle electronic level control unit 24A
S40/3 Clutch pedal switch 11A
S40/5 Start enable clutch pedal switch 11B
S9/1 Stop lamp switch 16J
U24 Valid for manual transmission 7K
U24 Valid for manual transmission 10A
U57 Valid for model 212.2 22A
U836 Valid for AIRMATIC 26A
U909 Valid for DISTRONIC PLUS 12J
U942 Valid without AIRMATIC 22A
U999 Not valid with DISTRONIC PLUS 12J
Y3/8n4 Fully integrated transmission control unit 27K
Y3/8n4 Fully integrated transmission control unit 25K

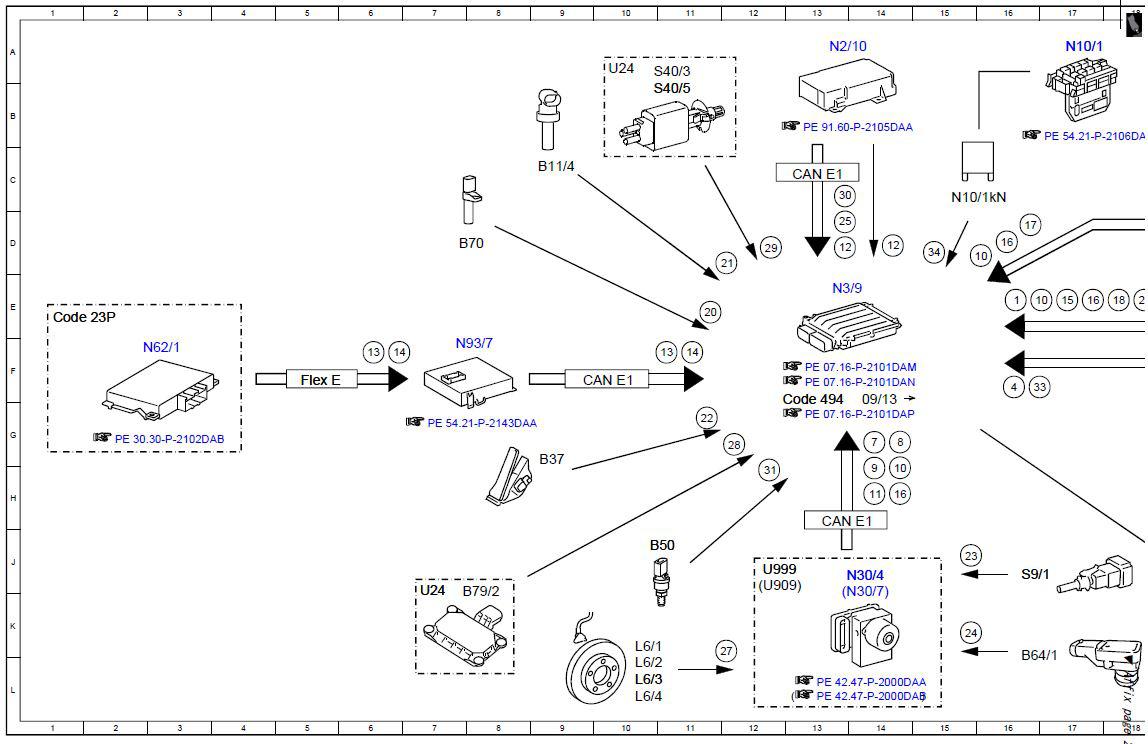

Fig 1: Engine Timing Start Stop Electrical Function Schematic (1 Of 3)
G00565314Courtesy of MERCEDES-BENZ USA

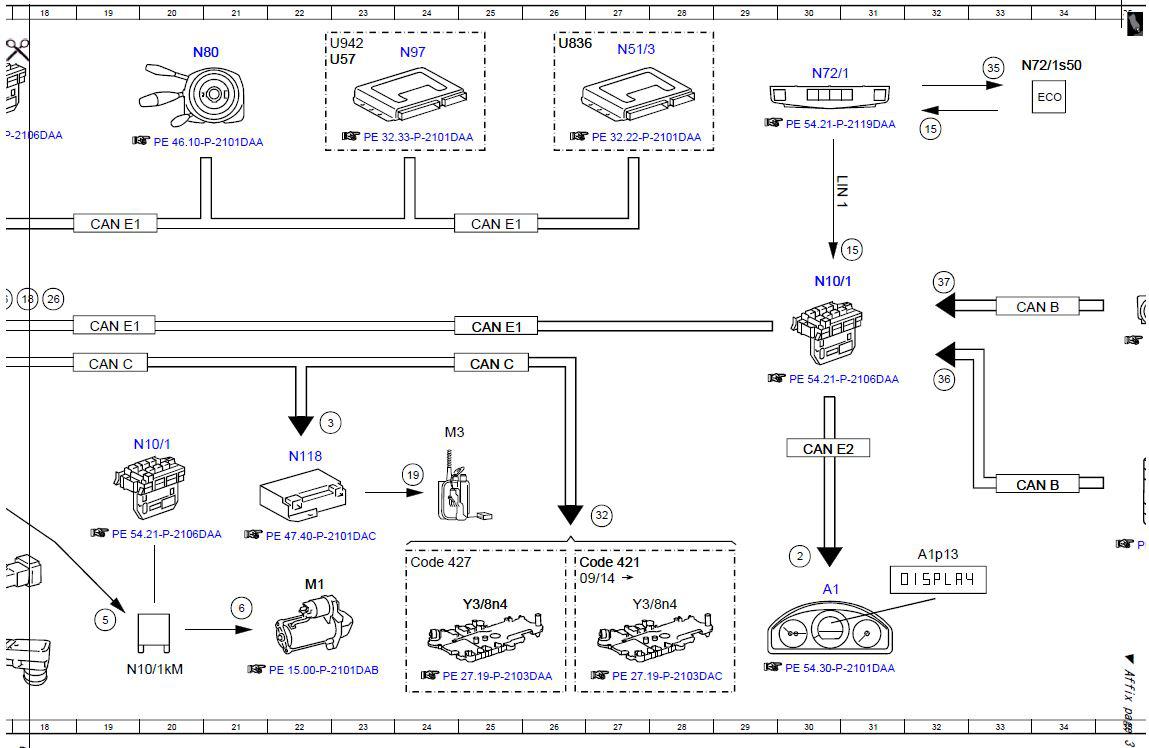

Fig 2: Engine Timing Start Stop Electrical Function Schematic (2 Of 3)
G00565315Courtesy of MERCEDES-BENZ USA

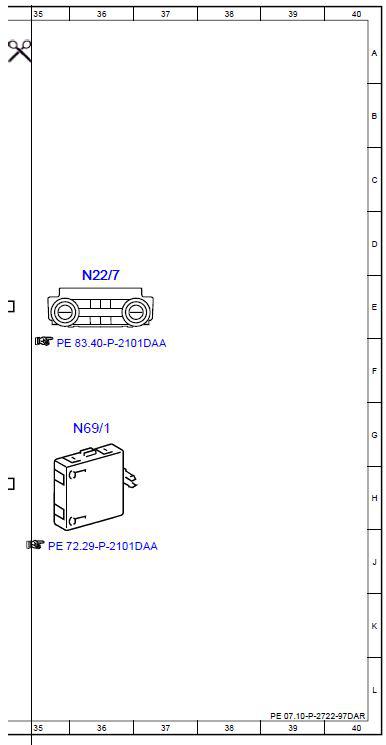

Fig 3: Engine Timing Start Stop Electrical Function Schematic (3 Of 3)
G00565316Courtesy of MERCEDES-BENZ USA
