Electrical function schematic for engine timing start stop - PE07.10-P-2722-97DAM

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642.8 in MODEL 212 as of model year 2014

Code: Designation: Position:
1 Air conditioning, status 13F
10 Engine start, request 10G
10 Engine start, request 13F
11 Engine stop enable, status 11H
12 Crash, signal 11D
12 Crash, signal 10D
13 Gear range, request 17C
14 Gear range, status 12E
15 ECO start/stop function button, status 13F
16 Engine stop prohibited, request 14F
16 Engine stop prohibited, request 11H
17 Steering angle sensor, signal 12D
18 Door rotary tumbler switch, status 14F
19 Fuel pump, actuation 22B
2 Instrument cluster, message 4E
20 Engine speed, signal 9D
21 Coolant temperature sensor, signal 9D
22 Accelerator pedal sensor, signal 8F
23 Brake light switch, signal 12J
24 Brake vacuum sensor, signal 12K
25 Seat belt buckle switch, status 11C
26 Engine hood anti-theft alarm system switch, status 14F
27 Wheel speed, signal 8K
28 Engine hood contact switch, status 15F
29 Fuel temperature sensor, signal 9G
3 Fuel pump, specified pressure request 20C
30 Engine torque, increase request 12H
30 Engine torque, increase request 24K
31 Engine torque, reduce request 13H
31 Engine torque, reduce request 24K
32 ECO start/stop function button, status 3J
32 ECO start/stop function button, status 3G
32 ECO start/stop function button, status 9F
4 Fuel pressure, status 12F
5 Starter circuit 50 relay, actuation 16J
6 Starter, actuation 18J
7 Brake light switch, status 10G
8 Wheel speed, signal 10G
9 Vehicle speed, signal 11G
A1 Instrument cluster 3B
A1p13 Multifunction display 1A
B11/4 Coolant temperature sensor 8A
B37 Accelerator pedal sensor 5G
B50 Fuel temperature sensor 5H
B64/1 Brake vacuum sensor 13L
B70 Crankshaft Hall sensor 7B
CAN B Interior CAN 25E
CAN B Interior CAN 25D
CAN C Drive train CAN 15E
CAN C Drive train CAN 15F
CAN E1 Chassis CAN 1 15G
CAN E1 Chassis CAN 1 15G
CAN E1 Chassis CAN 1 10H
CAN E1 Chassis CAN 1 7F
CAN E1 Chassis CAN 1 10C
CAN E1 Chassis CAN 1 14C
CAN E2 Chassis CAN 2 2D
Code 23P Driver assistance package 26J
Flex E Chassis FlexRay 25K
L6/1 Left front axle rpm sensor 7K
L6/2 Right front axle rpm sensor 7K
L6/3 Left rear axle rpm sensor 7K
L6/4 Right rear axle rpm sensor 7L
LIN 1 Instrument panel LIN 2G
M1 Starter 19J
M3 Fuel pump (FP) 23A
N10/1 Front SAM control unit with fuse and relay module 2E
N10/1 Front SAM control unit with fuse and relay module 22D
N10/1kM Starter circuit 50 relay 16J
N118 Fuel pump control unit 20A
N2/10 Supplemental restraint system control unit 10A
N22/7 Automatic air conditioning control and operating unit 26B
N3/9 CDI control unit 10E
N30/4 Electronic Stability Program control unit 10J
N30/7 Premium Electronic Stability Program control unit 9J
N51/3 AIRMATIC control unit 6C
N62/1 Radar sensors control unit 27J
N69/1 Left front door control unit 29B
N72/1 Upper control panel control unit 2H
N72/1s50 ECO start/stop function button 2K
N80 Steering column module control unit 14A
N93/7 Chassis gateway control unit 22J
N97 Rear axle electronic level control unit 26F
S9/1 Stop lamp switch 12K
U57 Valid for model 212.2 24F
U836 Valid for AIRMATIC 4C
U909 Valid for DISTRONIC PLUS 8J
U942 Valid without AIRMATIC 24F
U999 Not valid with DISTRONIC PLUS 8J
Y3/8 Fully integrated transmission control unit 17A

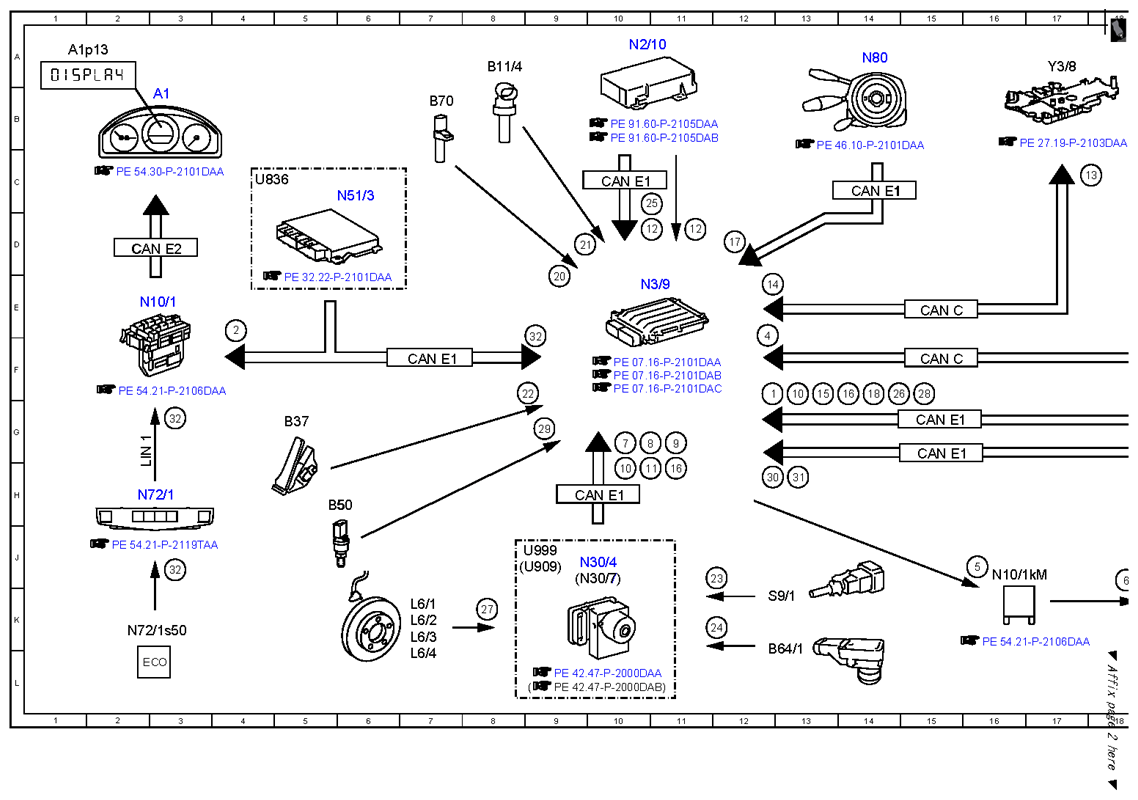

Fig 1: Engine Timing Start Stop Electrical Function Diagram (1 Of 2)
G10054310Courtesy of MERCEDES-BENZ USA
Fig 2: Engine Timing Start Stop Electrical Function Diagram (2 Of 2)
G10054311Courtesy of MERCEDES-BENZ USA
