Electrical function schematic for engine timing start stop - PE07.10-P-2722-97DAE

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 651 up to 2/28/13 in MODEL 212 (except 212.098/298)

Code: Designation: Position:
1 Air conditioning, status 14E
10 Engine start, request 13D
10 Engine start, request 14E
10 Engine start, request 12H
11 Engine stop enable, status 12H
12 Crash, signal 11D
12 Crash, signal 12D
13 Engine torque, increase request 8F
14 Engine torque, reduce request 9F
15 ECO start/stop function button, status 15E
16 Engine stop prohibited, request 12H
16 Engine stop prohibited, request 15E
16 Engine stop prohibited, request 14D
17 Steering angle sensor, signal 14D
18 Door rotary tumbler switch, status 15E
19 Fuel pump, actuation 22H
2 Instrument cluster, message 31J
20 Engine speed, signal 9E
21 Coolant temperature sensor, signal 9D
22 Accelerator pedal sensor, signal 9G
23 Brake light switch, signal 13J
24 Brake vacuum sensor, signal 13K
25 Seat belt buckle restraint system switch, status 11D
26 Engine hood anti-theft alarm system switch, signal 16E
27 Wheel speed, signal 9K
28 Transmission neutral position sensor, signal 9G
29 Clutch pedal switch, status 10D
3 Fuel pump, specified pressure request 20G
30 Engine hood contact switch, status 11C
31 Fuel temperature sensor, signal 10H
32 Gear range, request 27H
33 Gear range, status 14G
34 Circuit 87, status 13D
35 Door rotary tumbler switch, status 34D
36 Air conditioning, status 35D
37 Button/symbol illumination, actuation 37J
38 ECO start/stop function button, status 36H
38 ECO start/stop function button, status 35F
4 Fuel pressure, status 14G
5 Starter circuit 50 relay, actuation 17K
6 Starter, actuation 19K
7 Brake light switch, status 12G
8 Wheel speed, signal 12G
9 Vehicle speed, signal 12G
A1 Instrument cluster 30K
A1p13 Multifunction display 32J
B11/4 Coolant temperature sensor 7C
B37 Accelerator pedal sensor 6G
B50 Fuel temperature sensor 8J
B64/1 Brake vacuum sensor 14L
B79/2 Transmission neutral position sensor 5K
CAN B Interior CAN 36D
CAN B Interior CAN 36B
CAN C Drive train CAN 17F
CAN C Drive train CAN 23F
CAN E Chassis CAN 11H
CAN E Chassis CAN 11C
CAN E Chassis CAN 8F
CAN E Chassis CAN 17F
CAN E Chassis CAN 17E
CAN E Chassis CAN 16D
CAN E Chassis CAN 23F
CAN E Chassis CAN 23E
CAN E Chassis CAN 31E
Code 233 DISTRONIC PLUS 1G
Code 233 DISTRONIC PLUS 1D
Code 234 Blind spot assist 1D
Code 237 Active Blind Spot Assist 1G
Code 238 Active Lane Keeping Assist 1G
Code 423 5-speed automatic transmission 24J
Code 427 7-speed automatic transmission 26J
L5 Crankshaft position sensor 5D
L6/1 Left front axle rpm sensor 8K
L6/2 Right front axle rpm sensor 8L
L6/3 Left rear axle rpm sensor 8L
L6/4 Right rear axle rpm sensor 8L
LIN 1 Instrument panel LIN 34G
M1 Starter 20J
M3 Fuel pump (FP) 23G
N10/1 Front SAM control unit with fuse and relay module 15A
N10/1 Front SAM control unit with fuse and relay module 17G
N10/1 Front SAM control unit with fuse and relay module 34E
N10/1kM Starter circuit 50 relay 17L
N10/1kN Engine circuit 87 relay 13C
N118 Fuel pump control unit 20G
N15/3 Electronic transmission control unit 25K
N2/10 Supplemental restraint system control unit 11A
N22/7 Automatic air conditioning control and operating unit 38C
N3/9 CDI control unit 11E
N30/4 Electronic Stability Program control unit 11J
N30/7 Premium Electronic Stability Program control unit 11K
N51/3 AIRMATIC control unit 18A
N62/1 Radar sensors control unit 3D
N62/2 Video and radar sensor system control unit 3G
N69/1 Left front door control unit 38A
N72/1 Upper control panel control unit 34H
N72/1s50 ECO start/stop function button 38H
N80 Steering column module control unit 21A
N97 Rear axle electronic level control unit 25A
S40/3 Clutch pedal switch 8A
S40/5 Start enable clutch pedal switch 8B
S9/1 Stop lamp switch 14J
U24 Valid for manual transmission 4K
U24 Valid for manual transmission 7A
U243 Valid for diesel engine 651 with all-wheel drive 10E
U249 Valid for diesel engine 651 without all-wheel drive 10E
U57 Valid for model 212.2 23A
U836 Valid for AIRMATIC 17A
U909 Valid for DISTRONIC PLUS 10J
U942 Valid without AIRMATIC 23A
U999 Not valid with DISTRONIC PLUS 10J
Y3/8 Fully integrated transmission control unit 27K

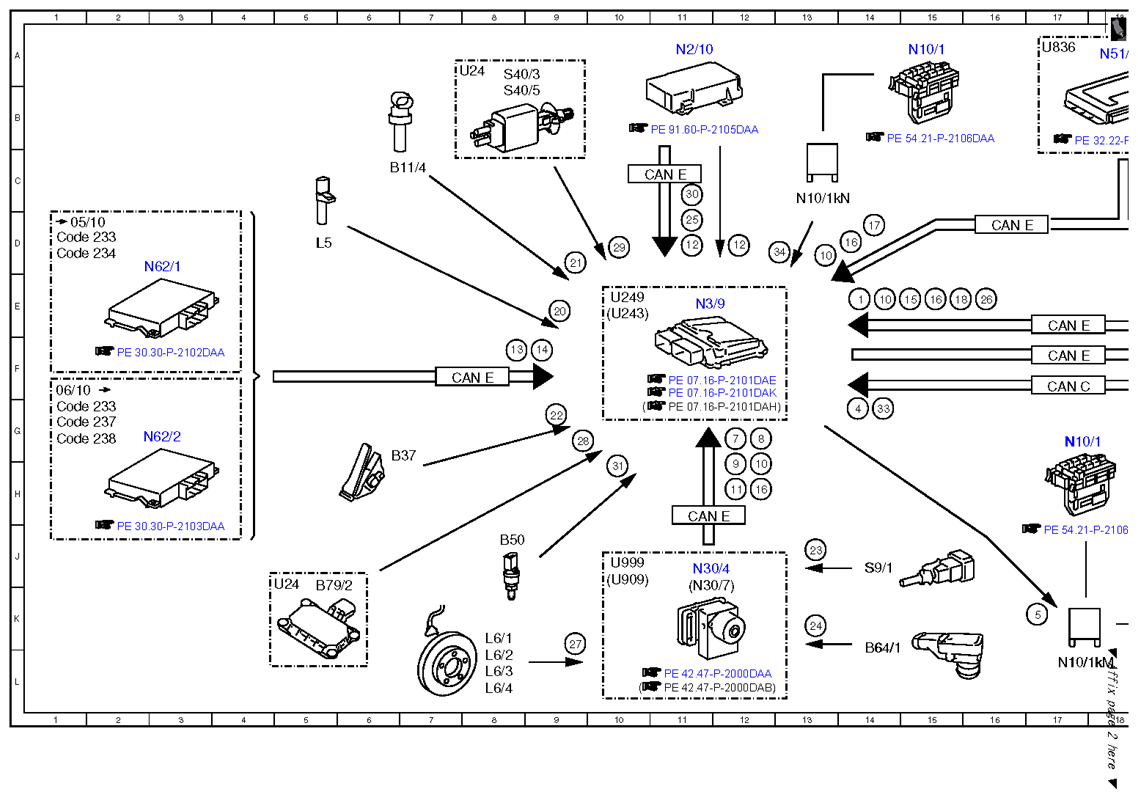

Fig 1: Engine Timing Start Stop Electrical Function Schematic (1 Of 3)
G10242499Courtesy of MERCEDES-BENZ USA

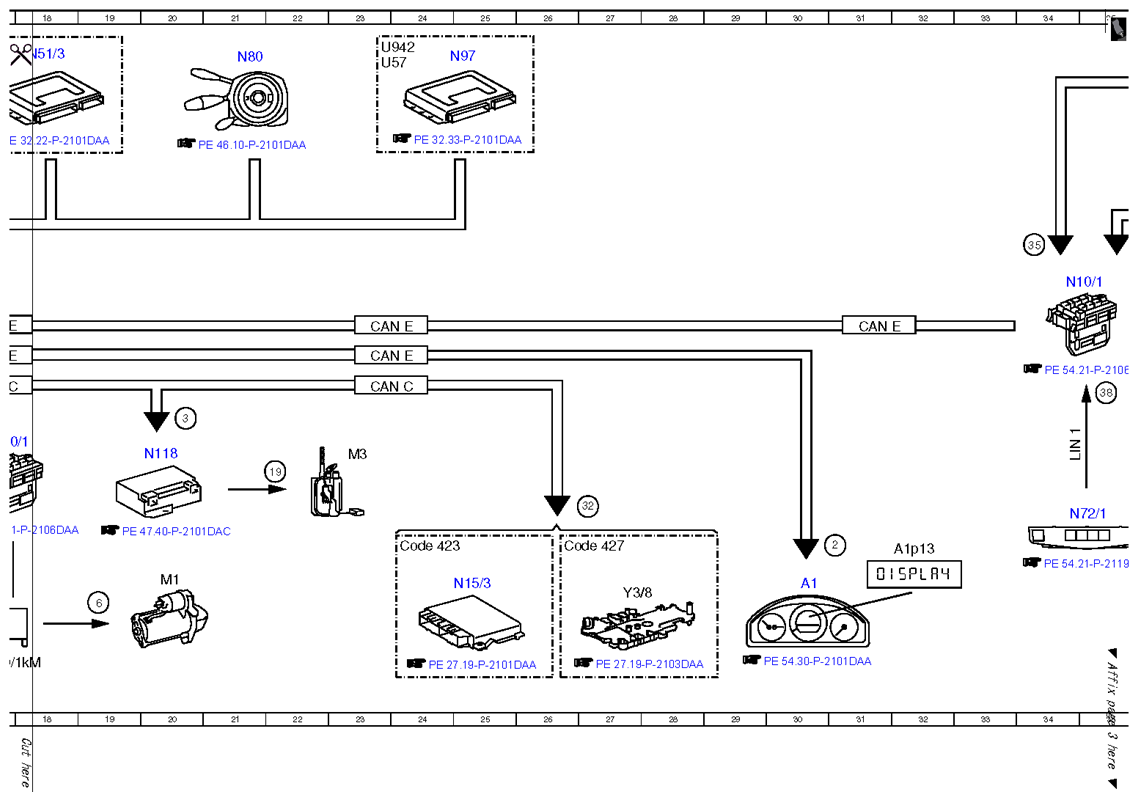

Fig 2: Engine Timing Start Stop Electrical Function Schematic (2 Of 3)
G10242500Courtesy of MERCEDES-BENZ USA

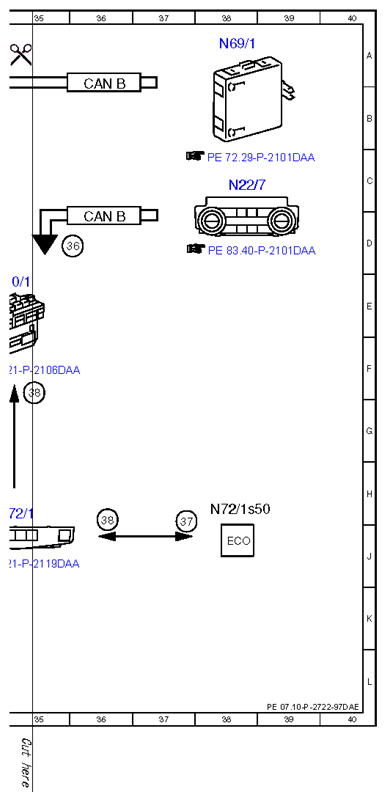

Fig 3: Engine Timing Start Stop Electrical Function Schematic (3 Of 3)
G10242501Courtesy of MERCEDES-BENZ USA
