Remove/install rear door inner door panel - AR72.12-P-0104EG
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE (Z04) Light armoring with rear power window
| Remove/install | |||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Completely open crank window | ||
| 2 | Remove rear door lining | AR72.12-P-1010CW | |

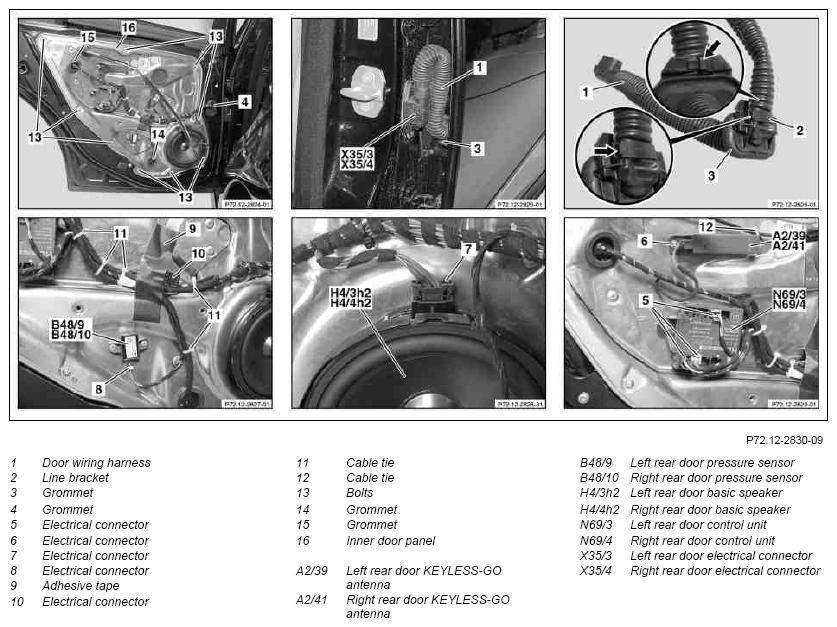

| 3 | Disconnect electrical connector on left rear door (X35/3) or electrical connector on right rear door (X35/4) | ||
| 4 | Unclip grommets (3, 4) | ||
| 5 | Pull door wiring harness (1) out of rear door | ||
| 6 | Release lugs (arrows) on wiring harness bracket (2) | ||
| 7 | Remove line bracket (2) from grommet (3) | ||
| 8 | Disconnect electrical connectors (5) from left rear door control unit (N69/3) or electrical connectors from right rear door control unit (N69/4) | ||
| 9 | Disconnect electrical connector (6) from left rear door KEYLESS-GO antenna (A2/39) or right rear door KEYLESS-GO antenna (A2/41) | Only on vehicles with code (889) Keyless Go. | |
| 10 | Disconnect electrical connector (7) from left rear door basic speaker (H4/3h2) or right rear door basic speaker (H4/4h2) | ||
| 11 | Disconnect electrical connector (8) from left rear door pressure sensor (B48/9) and right rear door pressure sensor (B48/10) | Only on vehicles with code (293) right and left rear sidebag. | |
| 12 | Remove adhesive tape (9) over connector (10) from inner door panel (16) | ||
| 13 | Disconnect electrical connector (10) | ||
| 14 | Separate cable tie (11) | ||
| 15 | Cut cable tie (12) | Only on vehicles with code (889) Keyless Go. |
|
| 16 | Unclip electrical wiring harness from inner door panel (16) | ||

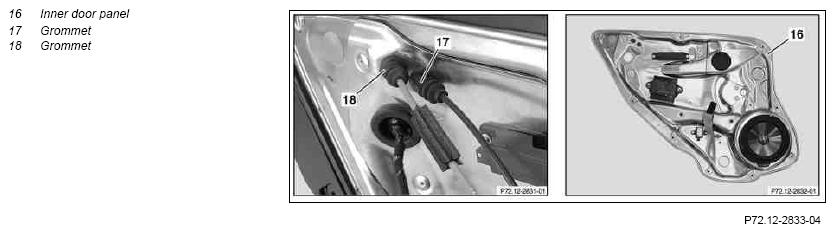

| 17 | Remove grommets (14, 15, 17, 18) from inner door panel (16) | ||
| 18 | Remove bolts (13) | *BA72.12-P-1006-01O | |
| 19 | Remove inner door panel (16) from door, simultaneously guide electrical lines, inside door handle Bowden cable and locking pin Bowden cable through | ||
| 20 | Install in the reverse order |
REAR DOOR
| Number | Designation | Model 212 with code Z04 | |
|---|---|---|---|
| BA72.12-P-1006-01O | Bolt, inner door panel to rear door | Nm | 5 |
