Remove/install inner door panel - AR72.10-P-0104EG
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE (Z04) Light armoring
| Remove/install | |||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||

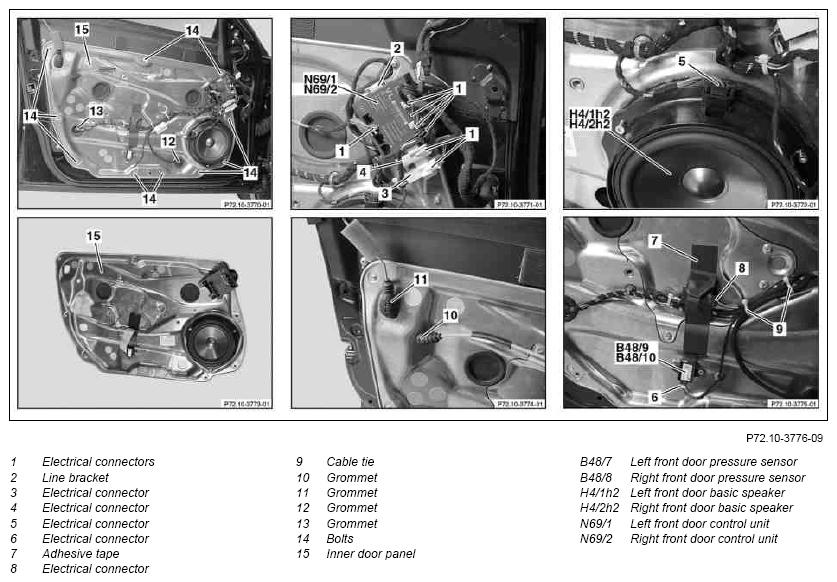

| 1 | Remove front door lining | AR72.10-P-1000CW | |
| 2 | Disconnect electrical connectors (1) from left front door control unit (N69/1) or right front door control unit (N69/2) | ||
| 3 | Unlock line bracket (2) from left front door control unit (N69/1) or right front door control unit (N69/2) and remove | ||
| 4 | Disconnect electrical connector (3) from electrical connector (4) and remove | ||
| 5 | Disconnect electrical connector (4) from left front door control unit (N69/1) or right front door control unit (N69/2) and remove | ||
| 6 | Disconnect electrical connector (5) from left front door basic speaker (H4/1h2) left front door basic speaker (H4/2h2) | ||
| 7 | Disconnect electrical connector (6) from left front door pressure sensor (B48/7) and right front door pressure sensor (B48/8) | ||
| 8 | Remove adhesive tape (7) over connector (8) from inner door panel (15) | ||
| 9 | Disconnect electrical connector (8) | ||
| 10 | Cut cable tie (9) | ||
| 11 | Unclip electrical wiring harness from inner door panel (15) | ||
| 12 | Remove grommets (10, 11, 12, 13) from inner door panel (15) | ||
| 13 | Remove bolts (14) | *BA72.10-P-1006-01S | |
| 14 | Remove inner door panel (15) from door, simultaneously guide electrical lines, inside door handle Bowden cable and lock linkage through | ||
| 15 | Install in the reverse order |
FRONT DOOR
| Number | Designation | Model 212 with code Z04 | |
|---|---|---|---|
| BA72.10-P-1006-01S | Bolt, inner door panel to door | Nm | 5 |
