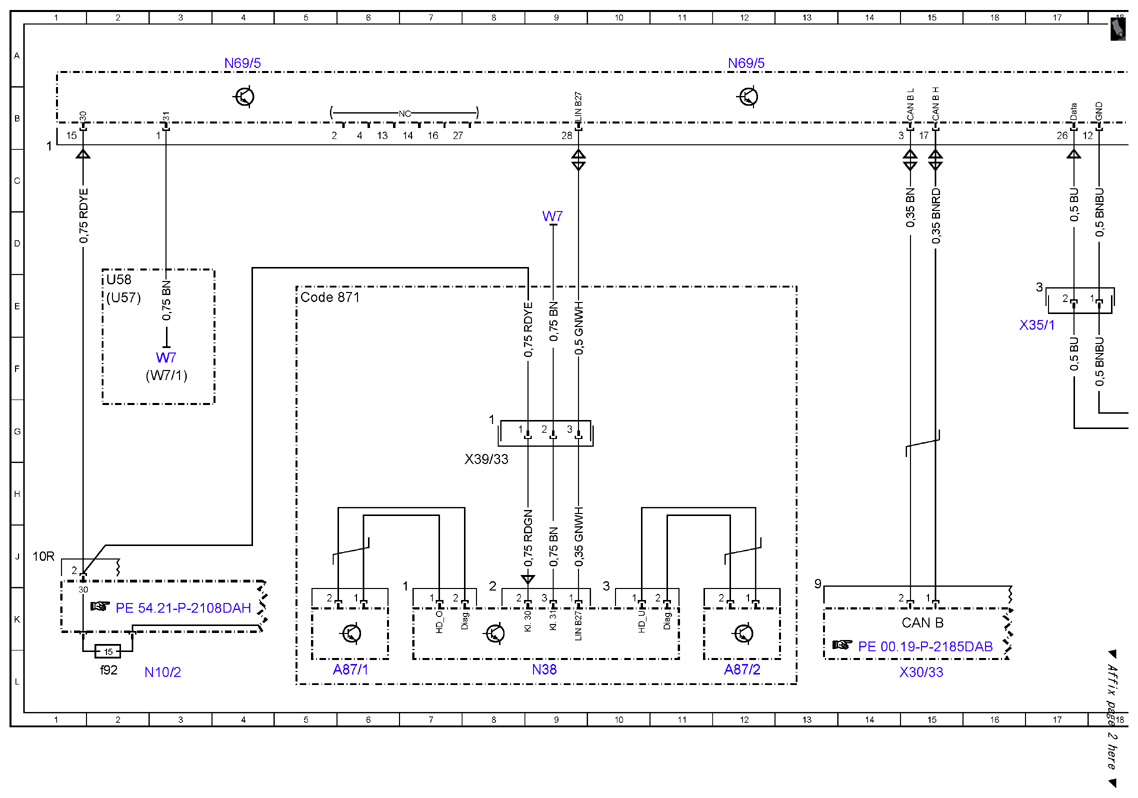

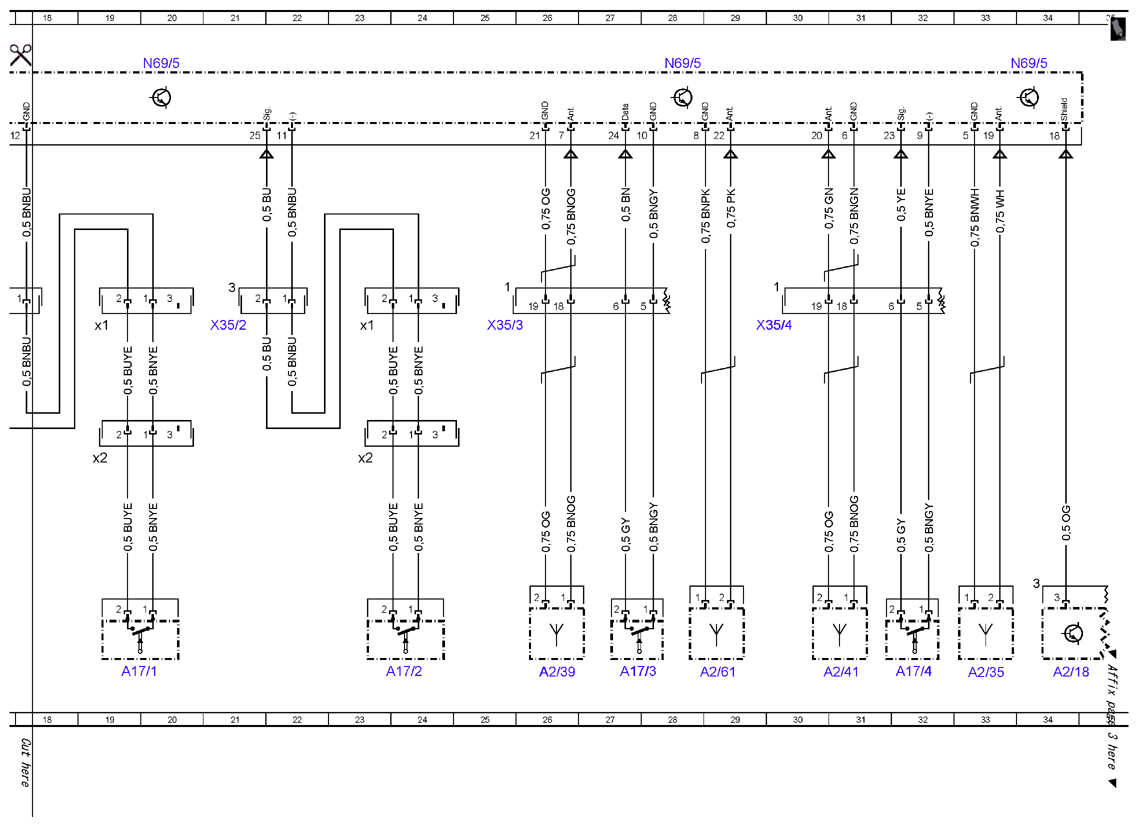

Wiring diagram for Keyless Go control unit - PE80.61-P-2101-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 889 (KEYLESS-GO) Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| A17/1 | Left front KEYLESS GO door handle | 19L |
| A17/1x1 | Left front KEYLESS GO door handle electrical connector 1 | 19E |
| A17/1x2 | Left front KEYLESS GO door handle electrical connector 2 | 19H |
| A17/2 | Right front KEYLESS GO door handle | 24L |
| A17/2x1 | Right front KEYLESS GO door handle electrical connector 1 | 23E |
| A17/2x2 | Right front KEYLESS GO door handle electrical connector 2 | 23H |
| A17/3 | Left rear KEYLESS GO door handle | 27L |
| A17/4 | Right rear KEYLESS GO door handle | 32L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 34L |
| A2/35 | Trunk KEYLESS GO antenna | 33L |
| A2/39 | Left rear door KEYLESS GO antenna | 26L |
| A2/41 | Right rear door KEYLESS GO antenna | 31L |
| A2/61 | Interior KEYLESS GO antenna | 29L |
| A87/1 | Rear switching module upper sensor | 6L |
| A87/2 | Rear switching module lower sensor | 12L |
| CAN B | Interior CAN | 15K |
| Code 871 | Sensor system for trunk lid opening/closing | 5E |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f92 | Fuse 92 | 2L |
| N38 | Rear switching module | 9L |
| N69/5 | KEYLESS-GO control unit | 20A |
| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 34A |
| U57 | Valid for model 212.2 | 2E |
| U58 | Valid for model 212.0/1 | 2E |
| W7 | Right rear wheel well ground point | 3F |
| W7 | Right rear wheel well ground point | 9D |
| W7/1 | Right taillamp trunk ground point | 3F |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 15L |
| X35/1 | Left front door electrical connector | 17E |
| X35/2 | Right front door electrical connector | 21E |
| X35/3 | Left rear door electrical connector | 25E |
| X35/4 | Right rear door electrical connector | 30E |
| X39/33 | Rear switching module electrical connector | 8H |
