Wiring diagram for Keyless Go control unit - PE80.61-P-2101-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

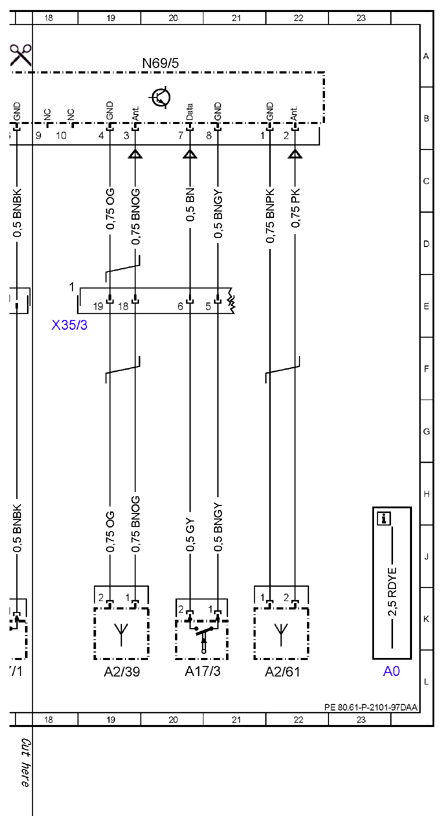

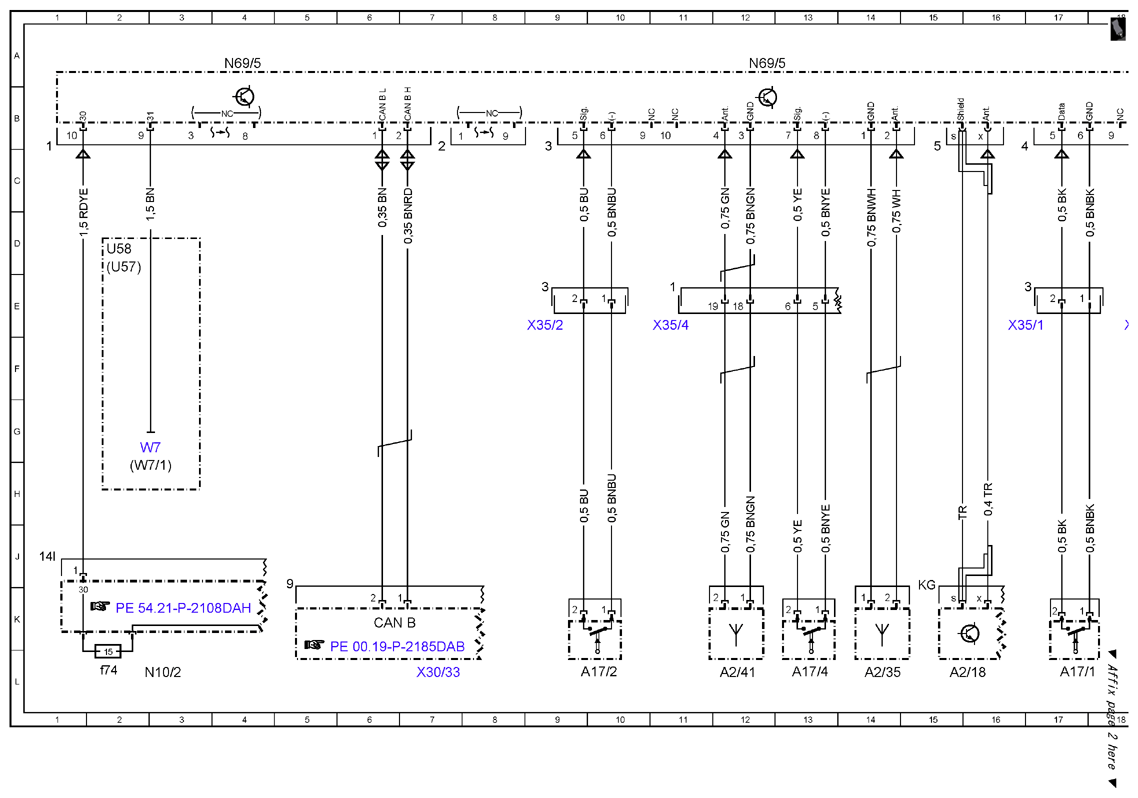

MODEL 212 up to model year 2014 with CODE 889 (KEYLESS-GO) Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A17/1 | Left front KEYLESS GO door handle | 17L |
| A17/2 | Right front KEYLESS GO door handle | 10L |
| A17/3 | Left rear KEYLESS GO door handle | 20L |
| A17/4 | Right rear KEYLESS GO door handle | 13L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 15L |
| A2/35 | Trunk KEYLESS GO antenna | 14L |
| A2/39 | Left rear door KEYLESS GO antenna | 19L |
| A2/41 | Right rear door KEYLESS GO antenna | 12L |
| A2/61 | Interior KEYLESS GO antenna | 22L |
| CAN B | Interior CAN | 6K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f74 | Fuse 74 | 2L |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 20A |
| U57 | Valid for model 212.2 | |
| U58 | Valid for model 212.0/1 | 2D |
| W7 | Right rear wheel well ground point | 2G |
| W7/1 | Right taillamp trunk ground point | |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 7L |
| X35/1 | Left front door electrical connector | 16E |
| X35/2 | Right front door electrical connector | 9E |
| X35/3 | Left rear door electrical connector | 18E |
| X35/4 | Right rear door electrical connector | 11E |
