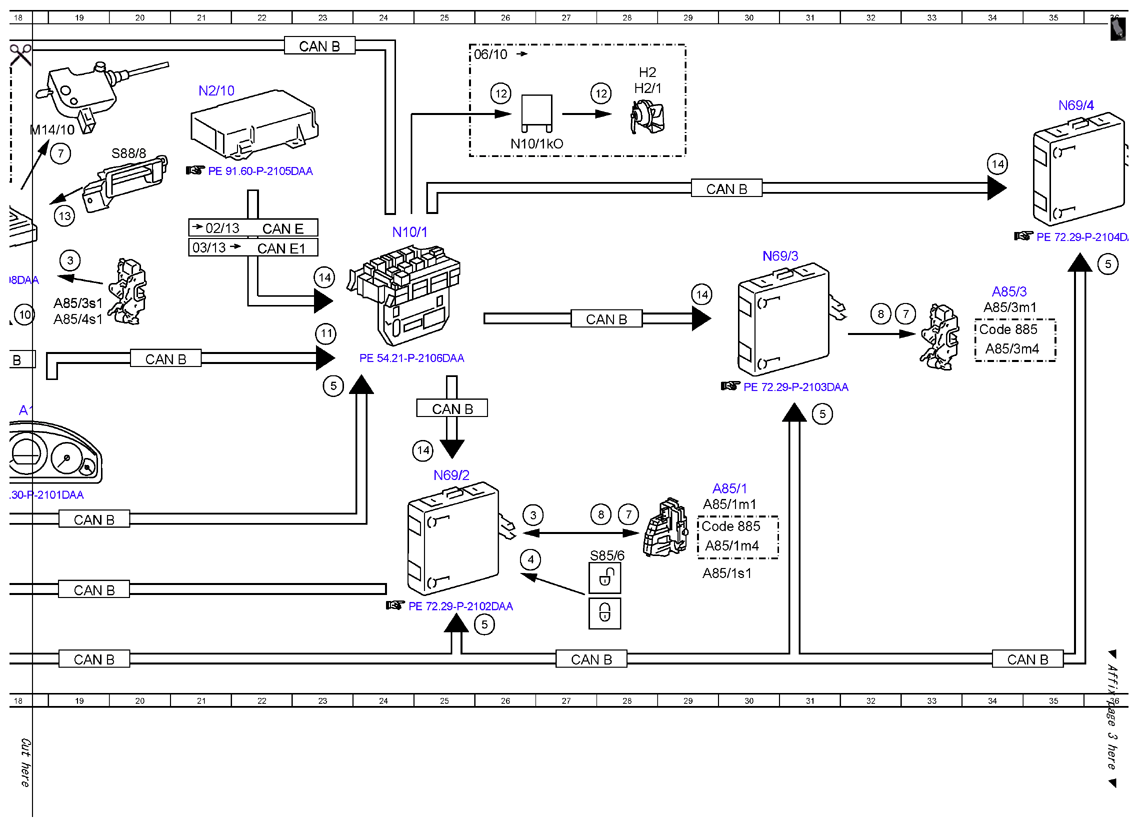

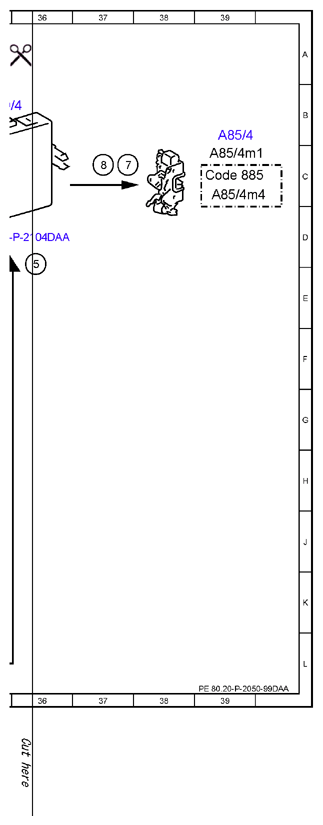

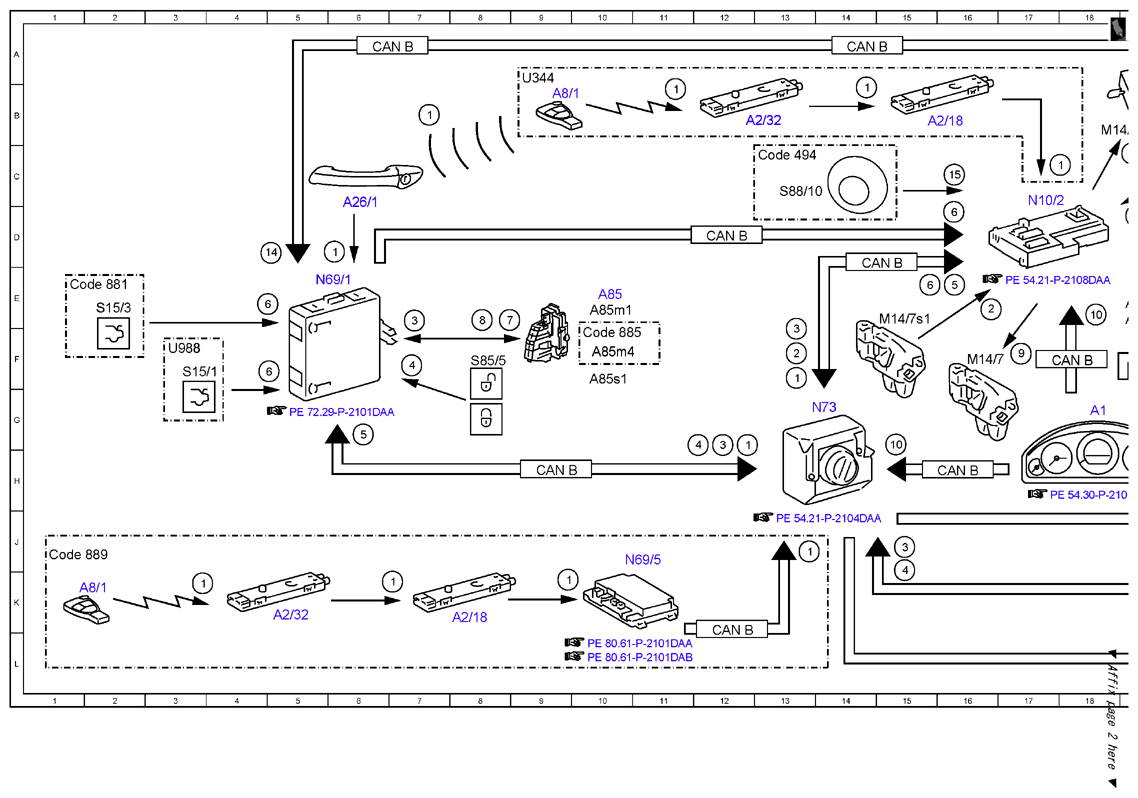

Function schematic for electric central locking (CL) - PE80.20-P-2050-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0/1
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Central locking and access authorization, signal | 14B |
| 1 | Central locking and access authorization, signal | 17C |
| 1 | Central locking and access authorization, signal | 11B |
| 1 | Central locking and access authorization, signal | 7K |
| 1 | Central locking and access authorization, signal | 3K |
| 1 | Central locking and access authorization, signal | 9K |
| 1 | Central locking and access authorization, signal | 13J |
| 1 | Central locking and access authorization, signal | 12G |
| 1 | Central locking and access authorization, signal | 7B |
| 1 | Central locking and access authorization, signal | 6D |
| 1 | Central locking and access authorization, signal | 13F |
| 10 | Vehicle speed, signal | 18E |
| 10 | Vehicle speed, signal | 15G |
| 11 | Acoustic locking feedback, status | 23F |
| 12 | Fanfare horns, actuation | 26B |
| 12 | Fanfare horns, actuation | 28B |
| 13 | Trunk lid external operation switch, status | 19D |
| 14 | Crash, signal | 5D |
| 14 | Crash, signal | 25H |
| 14 | Crash, signal | 34C |
| 14 | Crash, signal | 29E |
| 14 | Crash, signal | 23E |
| 15 | Trunk lid emergency opening switch, status | 16C |
| 2 | Trunk lid rotary tumbler switch, status | 13F |
| 2 | Trunk lid rotary tumbler switch, status | 16E |
| 3 | Door rotary tumbler switch, status | 26J |
| 3 | Door rotary tumbler switch, status | 7E |
| 3 | Door rotary tumbler switch, status | 12G |
| 3 | Door rotary tumbler switch, status | 13F |
| 3 | Door rotary tumbler switch, status | 15J |
| 3 | Door rotary tumbler switch, status | 19D |
| 4 | Lock/unlock central locking, request | 7F |
| 4 | Lock/unlock central locking, request | 12G |
| 4 | Lock/unlock central locking, request | 15K |
| 4 | Lock/unlock central locking, request | 26K |
| 5 | Open/close central locking, request | 6G |
| 5 | Open/close central locking, request | 16E |
| 5 | Open/close central locking, request | 23G |
| 5 | Open/close central locking, request | 36E |
| 5 | Open/close central locking, request | 31G |
| 5 | Open/close central locking, request | 26K |
| 6 | Open trunk lid, request | 4E |
| 6 | Open trunk lid, request | 5F |
| 6 | Open trunk lid, request | 16D |
| 6 | Open trunk lid, request | 15E |
| 7 | Central locking motor, actuation | 28J |
| 7 | Central locking motor, actuation | 37C |
| 7 | Central locking motor, actuation | 33E |
| 7 | Central locking motor, actuation | 8E |
| 7 | Central locking motor, actuation | 19C |
| 8 | Additional door lock actuator motor, actuation | 28J |
| 8 | Additional door lock actuator motor, actuation | 37C |
| 8 | Additional door lock actuator motor, actuation | 32E |
| 8 | Additional door lock actuator motor, actuation | 8E |
| 9 | Trunk lid central locking motor, actuation | 17F |
| A1 | Instrument cluster | 18G |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 16B |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 8K |
| A2/32 | Rear window antenna | 13B |
| A2/32 | Rear window antenna | 5K |
| A26/1 | Driver-side front door infrared remote control receiver | 6D |
| A8/1 | Transmitter key | 9B |
| A8/1 | Transmitter key | 2K |
| A85 | Left front door lock | 10E |
| A85/1 | Right front door lock | 30H |
| A85/1m1 | Right front door central locking motor | 29H |
| A85/1m4 | Right front door additional door lock actuator motor | 30J |
| A85/1s1 | Right front door rotary tumbler switch | 29K |
| A85/3 | Left rear door lock | 34E |
| A85/3m1 | Left rear door central locking motor | 34E |
| A85/3m4 | Left rear door additional door lock actuator motor | 34F |
| A85/3s1 | Left rear door rotary tumbler switch | 19E |
| A85/4 | Right rear door lock | 39B |
| A85/4m1 | Right rear door central locking motor | 39C |
| A85/4m4 | Right rear door additional door lock actuator motor | 39C |
| A85/4s1 | Right rear door rotary tumbler switch | 19E |
| A85m1 | Left front door central locking motor | 10E |
| A85m4 | Left front door additional door lock actuator motor | 10F |
| A85s1 | Left front door rotary tumbler switch | 10F |
| CAN B | Interior CAN | 12L |
| CAN B | Interior CAN | 9H |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 6A |
| CAN B | Interior CAN | 23A |
| CAN B | Interior CAN | 14A |
| CAN B | Interior CAN | 14E |
| CAN B | Interior CAN | 25G |
| CAN B | Interior CAN | 29C |
| CAN B | Interior CAN | 28E |
| CAN B | Interior CAN | 18F |
| CAN B | Interior CAN | 19J |
| CAN B | Interior CAN | 19L |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 16H |
| CAN B | Interior CAN | 27L |
| CAN B | Interior CAN | 34L |
| CAN B | Interior CAN | 19K |
| CAN E | Chassis CAN | 22D |
| CAN E1 | Chassis CAN 1 | 22D |
| Code 494 | USA version | 13C |
| Code 881 | Trunk lid control | 1E |
| Code 885 | Increased theft protection | 29J |
| Code 885 | Increased theft protection | 39C |
| Code 885 | Increased theft protection | 34F |
| Code 885 | Increased theft protection | 10F |
| Code 889 | KEYLESS-GO | 1J |
| H2 | Left fanfare horn | 28A |
| H2/1 | Right fanfare horn | 28B |
| M14/10 | Tank cap central locking motor | 18B |
| M14/7 | Tailgate central locking motor | 16F |
| M14/7s1 | Tailgate rotary tumbler switch | 15E |
| N10/1 | Front SAM control unit with fuse and relay module | 24D |
| N10/1kO | Fanfare horn relay | 26C |
| N10/2 | Rear SAM control unit with fuse and relay module | 17C |
| N2/10 | Supplemental restraint system control unit | 21B |
| N69/1 | Left front door control unit | 5E |
| N69/2 | Right front door control unit | 25H |
| N69/3 | Left rear door control unit | 30D |
| N69/4 | Right rear door control unit | 35B |
| N69/5 | KEYLESS-GO control unit | 11J |
| N73 | Electronic ignition switch control unit | 13G |
| S15/1 | Trunk lid release button | 3F |
| S15/3 | Driver trunk lid/liftgate control button | 2E |
| S85/5 | Left front door central locking interior switch | 8F |
| S85/6 | Right front door central locking interior switch | 28J |
| S88/10 | Trunk lid emergency opening switch | 13C |
| S88/8 | Tailgate external operation switch | 20C |
| U344 | Valid for all except KEYLESS GO | 9A |
| U988 | Not valid for vehicles with trunk lid control | 3F |
