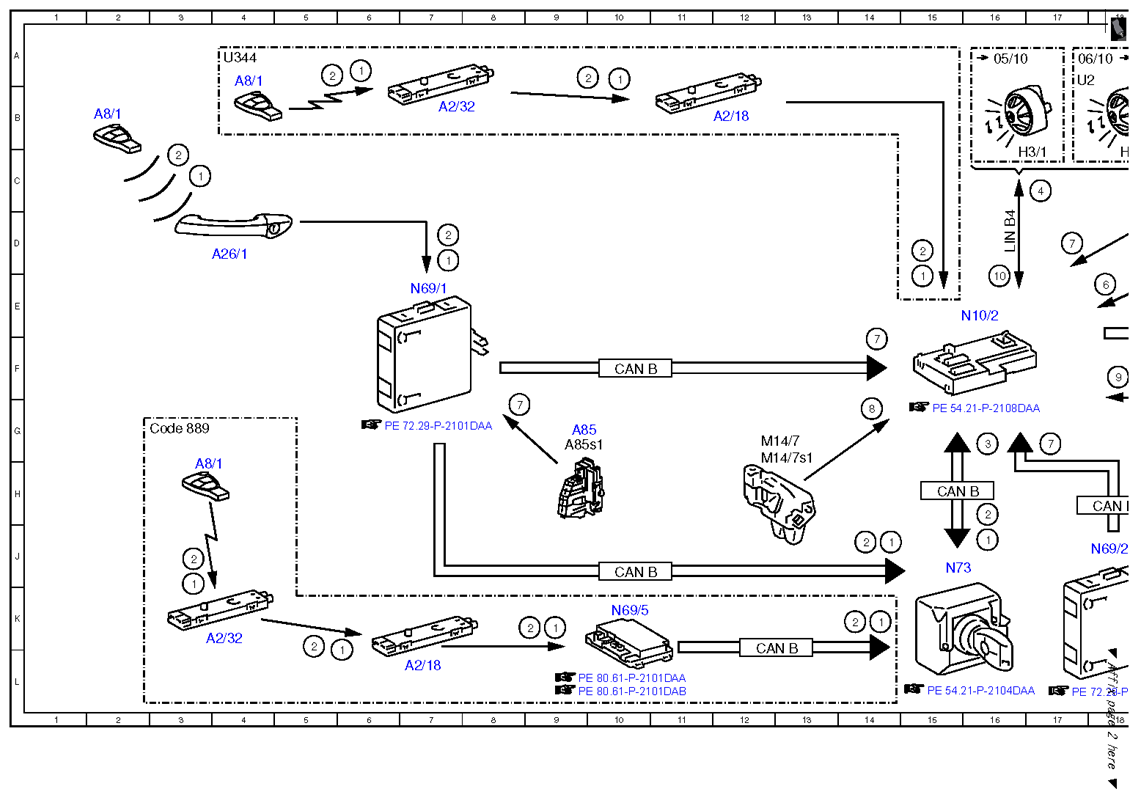

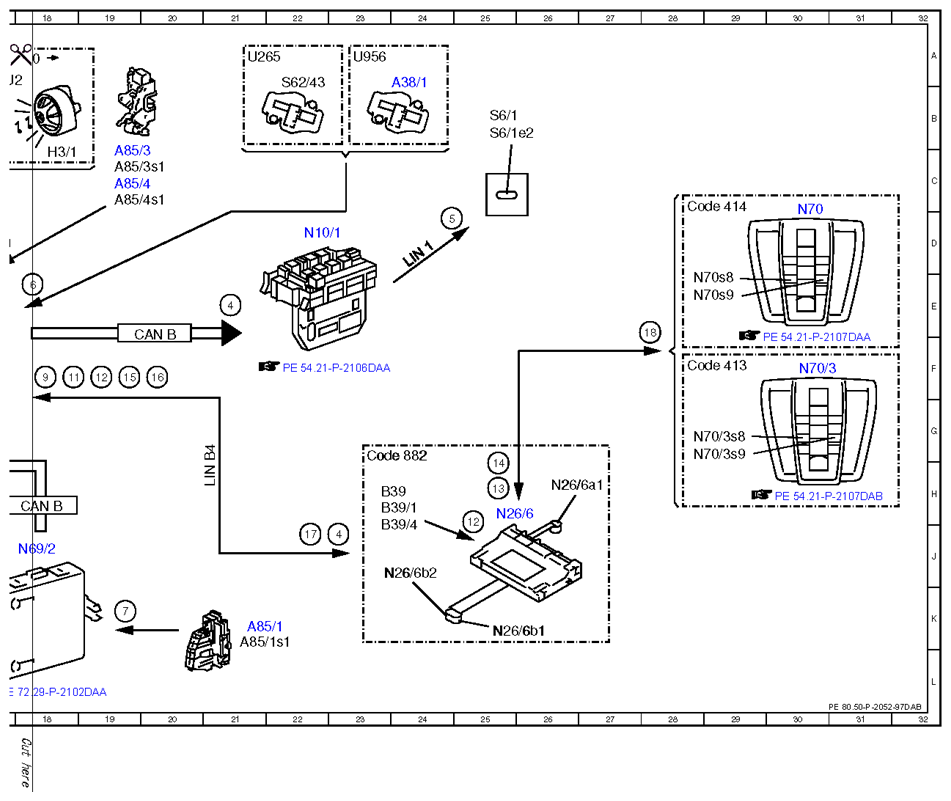

Function schematic for electric anti-theft alarm system, activation - PE80.50-P-2052-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.2 with CODE 551 (Anti-theft alarm system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 10A |
| 1 | Access authorization code, signal | 6A |
| 1 | Access authorization code, signal | 6L |
| 1 | Access authorization code, signal | 9K |
| 1 | Access authorization code, signal | 3K |
| 1 | Access authorization code, signal | 14K |
| 1 | Access authorization code, signal | 16J |
| 1 | Access authorization code, signal | 7D |
| 1 | Access authorization code, signal | 14J |
| 1 | Access authorization code, signal | 15E |
| 1 | Access authorization code, signal | 3C |
| 10 | Alarm siren, status | 16E |
| 11 | Inclination sensor, status | 18F |
| 12 | Glass breakage sensor, status | 19F |
| 12 | Glass breakage sensor, status | 25J |
| 13 | Interior protection button, status | |
| 14 | Tow-away protection button, status | |
| 15 | Tow-away protection deactivated, signal | 19F |
| 16 | Interior protection deactivated, signal | 20F |
| 17 | Visual feedback, request | 22J |
| 18 | Visual feedback, actuation | 28E |
| 2 | Lock central locking, signal | 9A |
| 2 | Lock central locking, signal | 5A |
| 2 | Lock central locking, signal | 5L |
| 2 | Lock central locking, signal | 9K |
| 2 | Lock central locking, signal | 3J |
| 2 | Lock central locking, signal | 14K |
| 2 | Lock central locking, signal | 16H |
| 2 | Lock central locking, signal | 7D |
| 2 | Lock central locking, signal | 14J |
| 2 | Lock central locking, signal | 15D |
| 2 | Lock central locking, signal | 3C |
| 3 | Central locking, status | 16G |
| 4 | Anti-theft alarm system, status | 21E |
| 4 | Anti-theft alarm system, status | 17C |
| 4 | Anti-theft alarm system, status | 23J |
| 5 | Anti-theft alarm system indicator lamp, actuation | 24D |
| 6 | Engine hood contact switch, status | 18E |
| 7 | Door rotary tumbler switch, status | 17D |
| 7 | Door rotary tumbler switch, status | 19K |
| 7 | Door rotary tumbler switch, status | 17G |
| 7 | Door rotary tumbler switch, status | 14F |
| 7 | Door rotary tumbler switch, status | 8G |
| 8 | Tailgate rotary tumbler switch, status | 14G |
| 9 | Interior protection sensor, status | 18F |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 12B |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 7L |
| A2/32 | Rear window antenna | 7B |
| A2/32 | Rear window antenna | 4K |
| A26/1 | Driver-side front door infrared remote control receiver | 4D |
| A38/1 | Pedestrian protection Hall sensor + engine hood ATA [EDW] switch | 24B |
| A8/1 | Transmitter key | 4A |
| A8/1 | Transmitter key | 3H |
| A8/1 | Transmitter key | 2B |
| A85 | Left front door lock | 9G |
| A85/1 | Right front door lock | 21K |
| A85/1s1 | Right front door rotary tumbler switch | 21K |
| A85/3 | Left rear door lock | 19C |
| A85/3s1 | Left rear door rotary tumbler switch | 19C |
| A85/4 | Right rear door lock | 19C |
| A85/4s1 | Right rear door rotary tumbler switch | 19C |
| A85s1 | Left front door rotary tumbler switch | 9G |
| B39 | Left rear window glass breakage sensor | 23H |
| B39/1 | Right rear window glass breakage sensor | 23H |
| B39/4 | Rear window glass breakage sensor | 23J |
| CAN B | Interior CAN | 12L |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 18H |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 10J |
| CAN B | Interior CAN | 15H |
| Code 413 | Panoramic sliding sunroof | 28F |
| Code 414 | Electric glass tilting/sliding roof | 28C |
| Code 882 | Interior protection (only with ATA [EDW]) | 23G |
| Code 889 | KEYLESS-GO | 3G |
| H3/1 | Alarm siren | 18C |
| H3/1 | Alarm siren | 16C |
| LIN 1 | Instrument panel LIN | 24D |
| LIN B4 | Rear SAM LIN | 16D |
| LIN B4 | Rear SAM LIN | 21H |
| M14/7 | Tailgate central locking motor | 12G |
| M14/7s1 | Tailgate rotary tumbler switch | 12H |
| N10/1 | Front SAM control unit with fuse and relay module | 22D |
| N10/2 | Rear SAM control unit with fuse and relay module | 16E |
| N26/6 | Interior protection and tow-away protection control unit | 25H |
| N26/6a1 | Interior protection receiver | 26H |
| N26/6b1 | Left interior protection transmitter | 25K |
| N26/6b2 | Right interior protection transmitter | 23J |
| N69/1 | Left front door control unit | 7E |
| N69/2 | Right front door control unit | 18J |
| N69/5 | KEYLESS-GO control unit | 10K |
| N70 | Overhead control panel control unit | 30D |
| N70/3 | Overhead control panel electronics | 30F |
| N70/3s8 | Interior protection switch | 28G |
| N70/3s9 | Towing sensor button | 28G |
| N70s8 | Interior protection switch | 28E |
| N70s9 | Towing sensor button | 28E |
| N73 | Electronic ignition switch control unit | 15J |
| S6/1 | Instrument panel switch group | 25B |
| S6/1e2 | Anti-theft alarm system indicator lamp | 25B |
| S62/43 | Left engine hood contact switch | 22B |
| U2 | Valid for all except USA | 17A |
| U265 | Not valid for pedestrian protection | 21A |
| U344 | Valid for all except KEYLESS GO | 4A |
| U956 | Valid for pedestrian protection | 23A |
