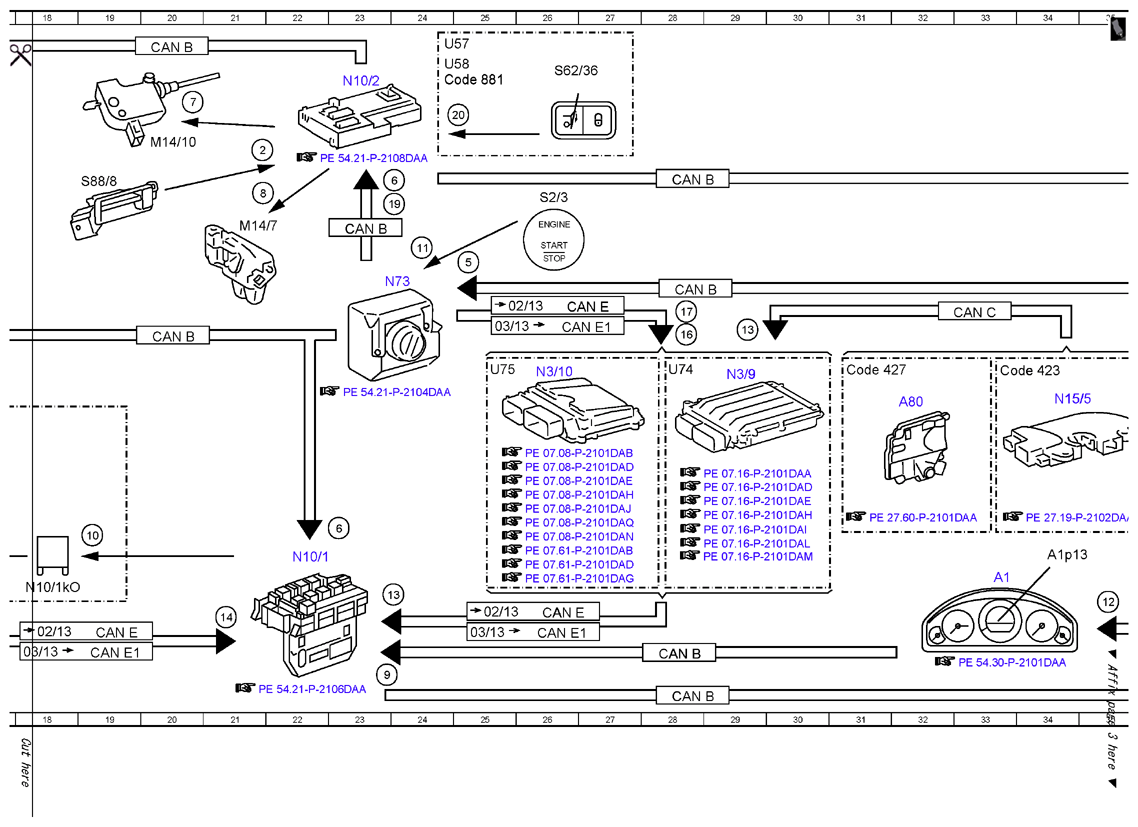

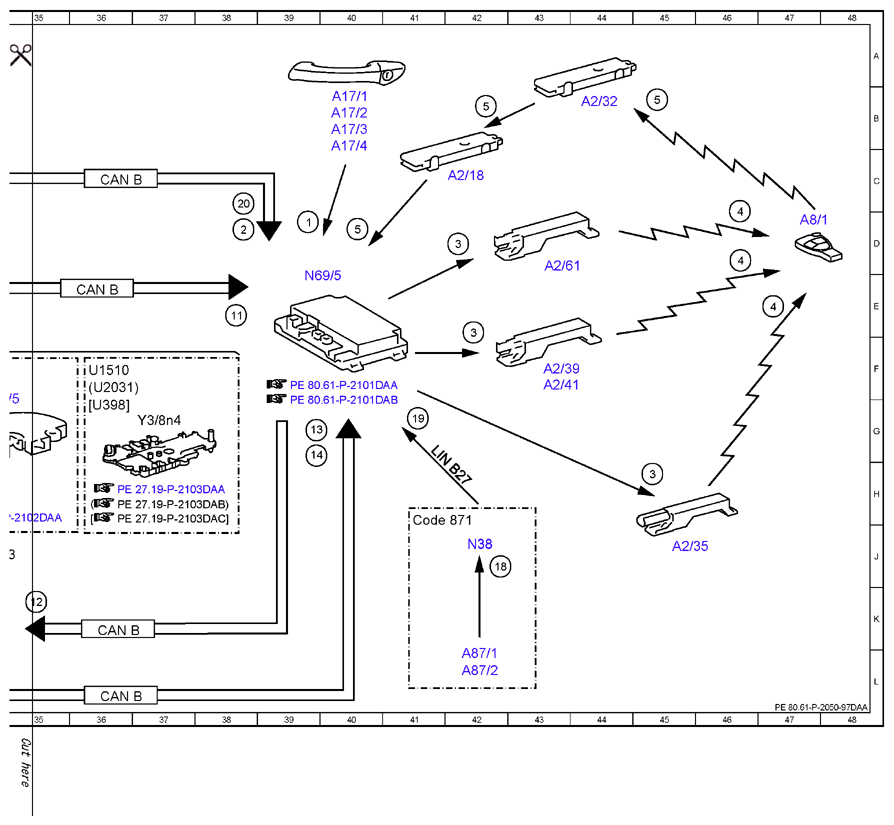

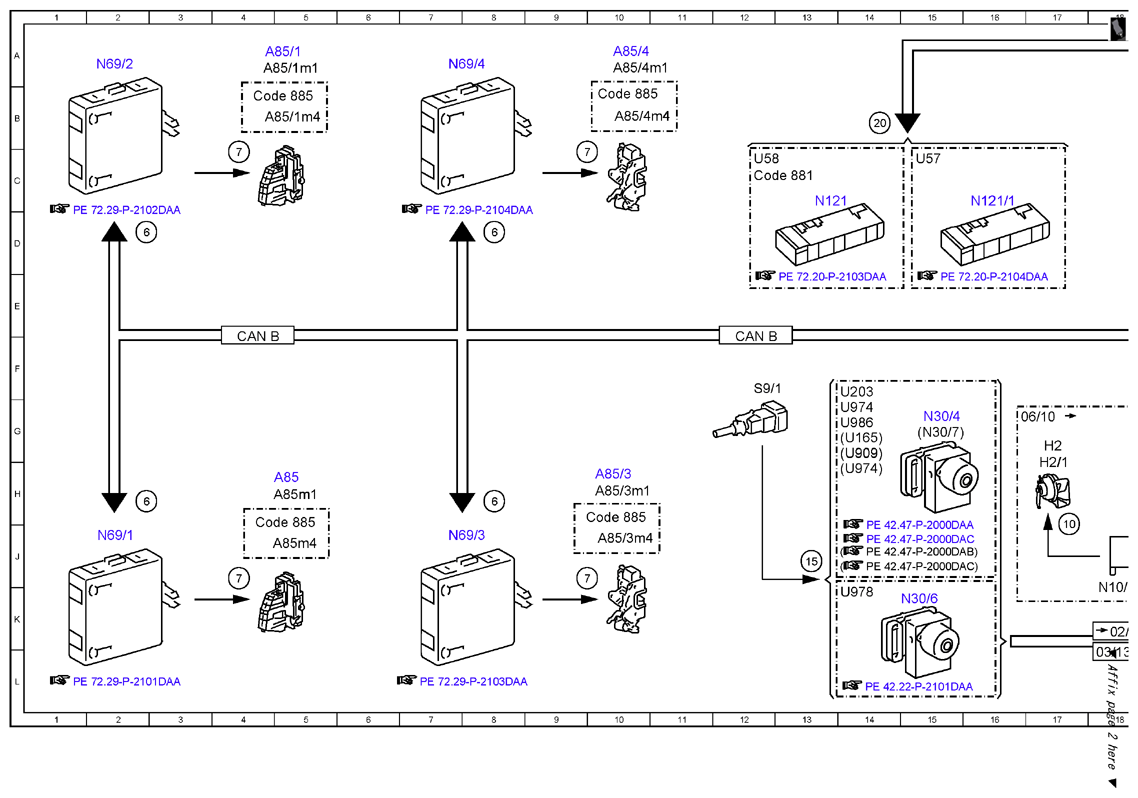

Function schematic for electric Keyless Go - PE80.61-P-2050-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 889 (Keyless Go)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | KEYLESS-GO door handle, status | 39D |
| 10 | Fanfare horns, actuation | 17J |
| 10 | Fanfare horns, actuation | 19J |
| 11 | KEYLESS-GO start/stop button, status | 24D |
| 11 | KEYLESS-GO start/stop button, status | 38E |
| 12 | Instrument cluster, message | 35K |
| 13 | Selector lever position, status | 23K |
| 13 | Selector lever position, status | 29E |
| 13 | Selector lever position, status | 39G |
| 14 | Service brake, status | 21K |
| 14 | Service brake, status | 39G |
| 15 | Brake light switch, status | 13J |
| 16 | Circuit 15, status | 28F |
| 17 | Circuit 50, status | 28E |
| 18 | Rear switching module sensor, signal | 42J |
| 19 | Open/close trunk lid/liftgate, request | 23C |
| 2 | Trunk lid external operation switch, status | 21C |
| 2 | Trunk lid external operation switch, status | 38D |
| 20 | Trunk lid control button, status | 14B |
| 20 | Trunk lid control button, status | 25B |
| 20 | Trunk lid control button, status | 38C |
| 3 | KEYLESS-GO antenna, actuation | 45H |
| 3 | KEYLESS-GO antenna, actuation | 42E |
| 3 | KEYLESS-GO antenna, actuation | 42D |
| 4 | Transmitter key, request | 46D |
| 4 | Transmitter key, request | 47E |
| 5 | Access authorization code, signal | 25D |
| 5 | Access authorization code, signal | 42B |
| 5 | Access authorization code, signal | 45B |
| 5 | Access authorization code, signal | 40D |
| 6 | Open/close central locking, request | 2H |
| 6 | Open/close central locking, request | 23J |
| 6 | Open/close central locking, request | 2D |
| 6 | Open/close central locking, request | 24C |
| 6 | Open/close central locking, request | 8H |
| 6 | Open/close central locking, request | 8D |
| 7 | Central locking motor, actuation | 4J |
| 7 | Central locking motor, actuation | 4C |
| 7 | Central locking motor, actuation | 20B |
| 7 | Central locking motor, actuation | 9J |
| 7 | Central locking motor, actuation | 9C |
| 8 | Trunk lid central locking motor, actuation | 21C |
| 9 | Acoustic locking feedback, status | 23L |
| A1 | Instrument cluster | 33J |
| A17/1 | Left front KEYLESS GO door handle | 40B |
| A17/2 | Right front KEYLESS GO door handle | 40B |
| A17/3 | Left rear KEYLESS GO door handle | 40B |
| A17/4 | Right rear KEYLESS GO door handle | 40C |
| A1p13 | Multifunction display | 34J |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 42C |
| A2/32 | Rear window antenna | 44B |
| A2/35 | Trunk KEYLESS GO antenna | 45J |
| A2/39 | Left rear door KEYLESS GO antenna | 43F |
| A2/41 | Right rear door KEYLESS GO antenna | 43F |
| A2/61 | Interior KEYLESS GO antenna | 43D |
| A8/1 | Transmitter key | 47D |
| A80 | Intelligent servo module for DIRECT SELECT | 32G |
| A85 | Left front door lock | 5H |
| A85/1 | Right front door lock | 4A |
| A85/1m1 | Right front door central locking motor | 5A |
| A85/1m4 | Right front door additional door lock actuator motor | 5B |
| A85/3 | Left rear door lock | 10H |
| A85/3m1 | Left rear door central locking motor | 10H |
| A85/3m4 | Left rear door additional door lock actuator motor | 10J |
| A85/4 | Right rear door lock | 10A |
| A85/4m1 | Right rear door central locking motor | 10A |
| A85/4m4 | Right rear door additional door lock actuator motor | 10B |
| A85m1 | Left front door central locking motor | 5H |
| A85m4 | Left front door additional door lock actuator motor | 5J |
| A87/1 | Rear switching module upper sensor | 42L |
| A87/2 | Rear switching module lower sensor | 42L |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 36E |
| CAN B | Interior CAN | 28L |
| CAN B | Interior CAN | 4F |
| CAN B | Interior CAN | 36K |
| CAN B | Interior CAN | 36C |
| CAN B | Interior CAN | 28C |
| CAN B | Interior CAN | 36L |
| CAN B | Interior CAN | 28L |
| CAN B | Interior CAN | 28E |
| CAN B | Interior CAN | 12F |
| CAN B | Interior CAN | 23D |
| CAN B | Interior CAN | 20A |
| CAN C | Drive train CAN | 33E |
| CAN E | Chassis CAN | 19K |
| CAN E | Chassis CAN | 26K |
| CAN E | Chassis CAN | 27E |
| CAN E1 | Chassis CAN 1 | 19L |
| CAN E1 | Chassis CAN 1 | 26K |
| CAN E1 | Chassis CAN 1 | 26E |
| Code 423 | 5-speed automatic transmission | 33F |
| Code 427 | 7-speed automatic transmission | 31F |
| Code 881 | Trunk lid control | 24A |
| Code 885 | Increased theft protection | 4B |
| Code 885 | Increased theft protection | 10B |
| Code 885 | Increased theft protection | 10H |
| Code 885 | Increased theft protection | 4J |
| H2 | Left fanfare horn | 17G |
| H2/1 | Right fanfare horn | 17H |
| LIN B27 | KEYLESS-GO LIN | 41H |
| M14/10 | Tank cap central locking motor | 20B |
| M14/7 | Tailgate central locking motor | 21D |
| N10/1 | Front SAM control unit with fuse and relay module | 22J |
| N10/1kO | Fanfare horn relay | 18K |
| N10/2 | Rear SAM control unit with fuse and relay module | 23A |
| N121 | Trunk lid control unit | 13C |
| N121/1 | Tailgate control unit | 16C |
| N15/5 | Electronic selector lever module control unit | 34G |
| N3/10 | ME-SFI [ME] control unit | 26F |
| N3/9 | CDI control unit | 29F |
| N30/4 | Electronic Stability Program control unit | 15G |
| N30/6 | Regenerative braking system control unit | 15K |
| N30/7 | Premium Electronic Stability Program control unit | 15G |
| N38 | Rear switching module | 42J |
| N69/1 | Left front door control unit | 2J |
| N69/2 | Right front door control unit | 2A |
| N69/3 | Left rear door control unit | 7J |
| N69/4 | Right rear door control unit | 7A |
| N69/5 | KEYLESS-GO control unit | 39E |
| N73 | Electronic ignition switch control unit | 23E |
| S2/3 | KEYLESS GO start/stop button | 26C |
| S62/36 | Tailgate control button | 26A |
| S88/8 | Tailgate external operation switch | 19C |
| S9/1 | Stop lamp switch | 12F |
| U1510 | Valid for transmission 722.9 | 36F |
| U165 | Valid for AMG | 14G |
| U203 | Valid without DISTRONIC PLUS | 14F |
| U2031 | Valid for transmission 724 | 36F |
| U398 | Valid for transmission 725 (NAG3) | 36G |
| U57 | Valid for model 212.2 | 24A |
| U58 | Valid for model 212.0/1 | 24A |
| U74 | Valid for diesel engines | 28F |
| U75 | Valid for gasoline engines | 25F |
| U909 | Valid for DISTRONIC PLUS | 14G |
| U974 | Not valid for full hybrid drive | 14G |
| U974 | Not valid for full hybrid drive | 14H |
| U978 | Valid for full hybrid drive | 14K |
| U986 | Not valid for AMG | 14G |
| Y3/8n4 | Fully integrated transmission control unit | 37G |
