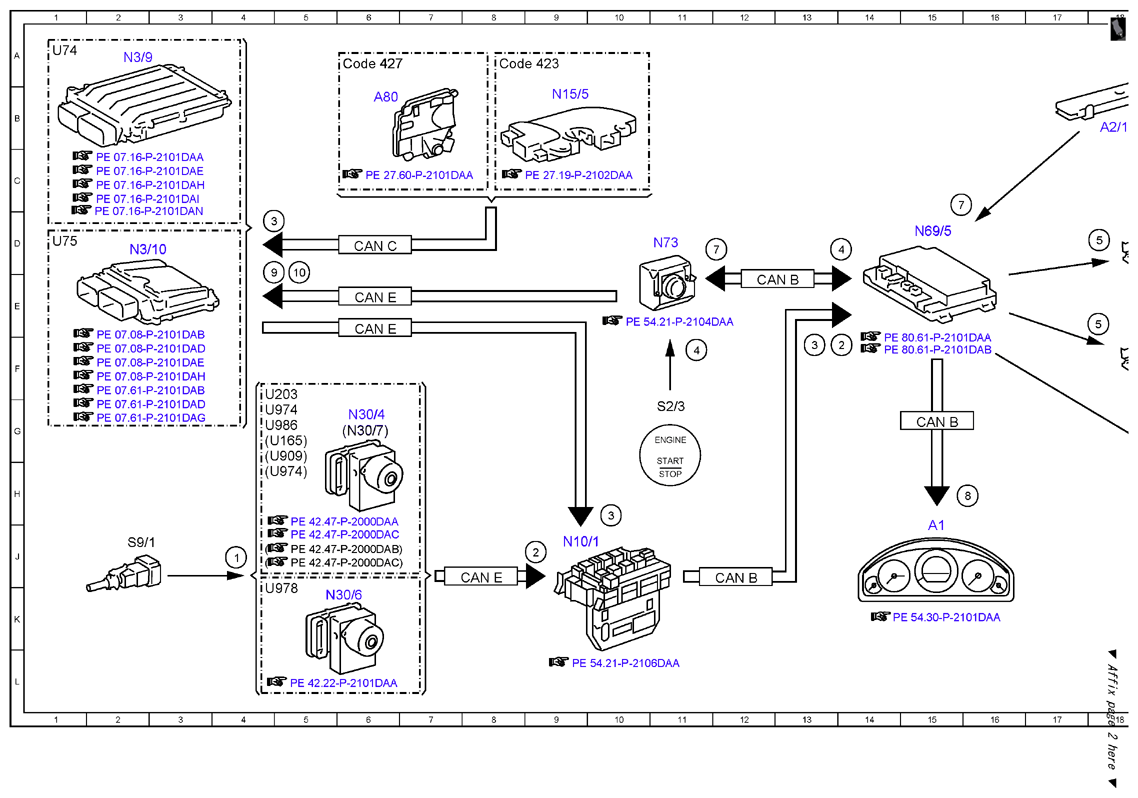

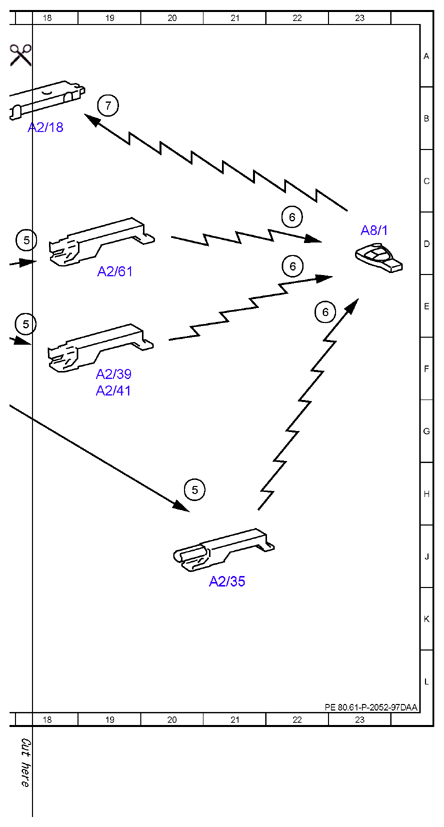

Function schematic for electric KEYLESS-GO engine start/stop - PE80.61-P-2052-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0 /2 with CODE (889) Keyless-Go
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Brake light switch, status | 4J |
| 10 | Circuit 50, status | 5E |
| 2 | Service brake, status | 9J |
| 2 | Service brake, status | 14F |
| 3 | Selector lever position, status | 13F |
| 3 | Selector lever position, status | 10H |
| 3 | Selector lever position, status | 4D |
| 4 | KEYLESS-GO start/stop button, status | 11F |
| 4 | KEYLESS-GO start/stop button, status | 14D |
| 5 | KEYLESS-GO antenna, actuation | 20H |
| 5 | KEYLESS-GO antenna, actuation | 18E |
| 5 | KEYLESS-GO antenna, actuation | 18D |
| 6 | Transmitter key, request | 22E |
| 6 | Transmitter key, request | 22D |
| 7 | Access authorization code, signal | 12D |
| 7 | Access authorization code, signal | 15C |
| 7 | Access authorization code, signal | 19B |
| 8 | Instrument cluster, message | 16H |
| 9 | Circuit 15, status | 4E |
| A1 | Instrument cluster | 15J |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 18B |
| A2/35 | Trunk KEYLESS GO antenna | 21J |
| A2/39 | Left rear door KEYLESS GO antenna | 19F |
| A2/41 | Right rear door KEYLESS GO antenna | 19F |
| A2/61 | Interior KEYLESS GO antenna | 19E |
| A8/1 | Transmitter key | 23D |
| A80 | Intelligent servo module for DIRECT SELECT | 6B |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 15G |
| CAN B | Interior CAN | 12J |
| CAN C | Drive train CAN | 6D |
| CAN E | Chassis CAN | 6E |
| CAN E | Chassis CAN | 8J |
| CAN E | Chassis CAN | 6E |
| Code 423 | 5-speed automatic transmission | 8A |
| Code 427 | 7-speed automatic transmission | 6A |
| N10/1 | Front SAM control unit with fuse and relay module | 9J |
| N15/5 | Electronic selector lever module control unit | 9B |
| N3/10 | ME-SFI [ME] control unit | 2D |
| N3/9 | CDI control unit | 2A |
| N30/4 | Electronic Stability Program control unit | 6G |
| N30/6 | Regenerative braking system control unit | 5K |
| N30/7 | Premium Electronic Stability Program control unit | 6G |
| N69/5 | KEYLESS-GO control unit | 15D |
| N73 | Electronic ignition switch control unit | 11D |
| S2/3 | KEYLESS GO start/stop button | 11G |
| S9/1 | Stop lamp switch | 2J |
| U165 | Valid for AMG | 4G |
| U203 | Valid without DISTRONIC PLUS | 4F |
| U74 | Valid for diesel engines | 1A |
| U75 | Valid for gasoline engines | 1D |
| U909 | Valid for DISTRONIC PLUS | 4G |
| U974 | Not valid for full hybrid drive | 4G |
| U974 | Not valid for full hybrid drive | 4H |
| U978 | Valid for full hybrid drive | 4K |
| U986 | Not valid for AMG | 4G |
