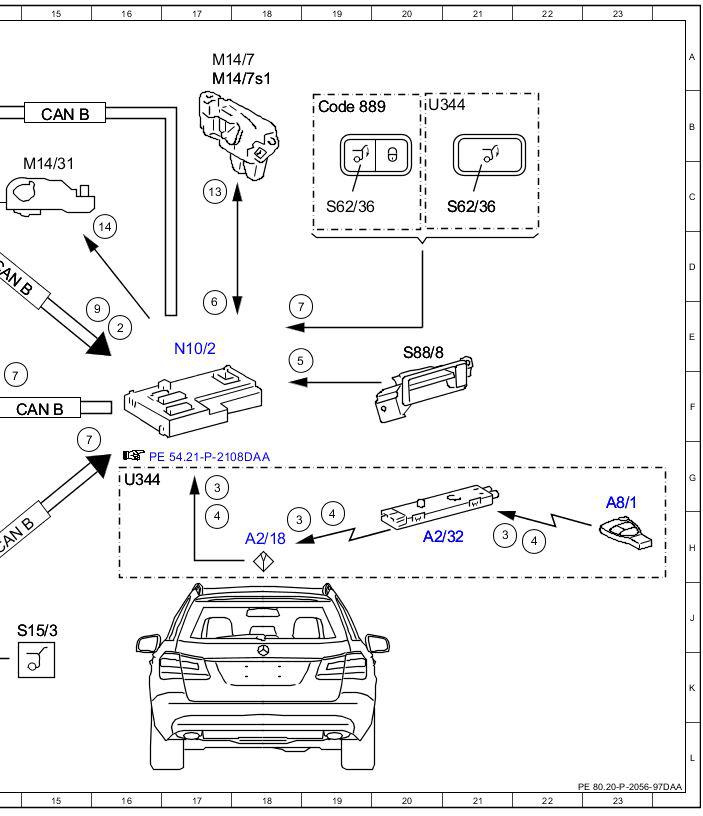

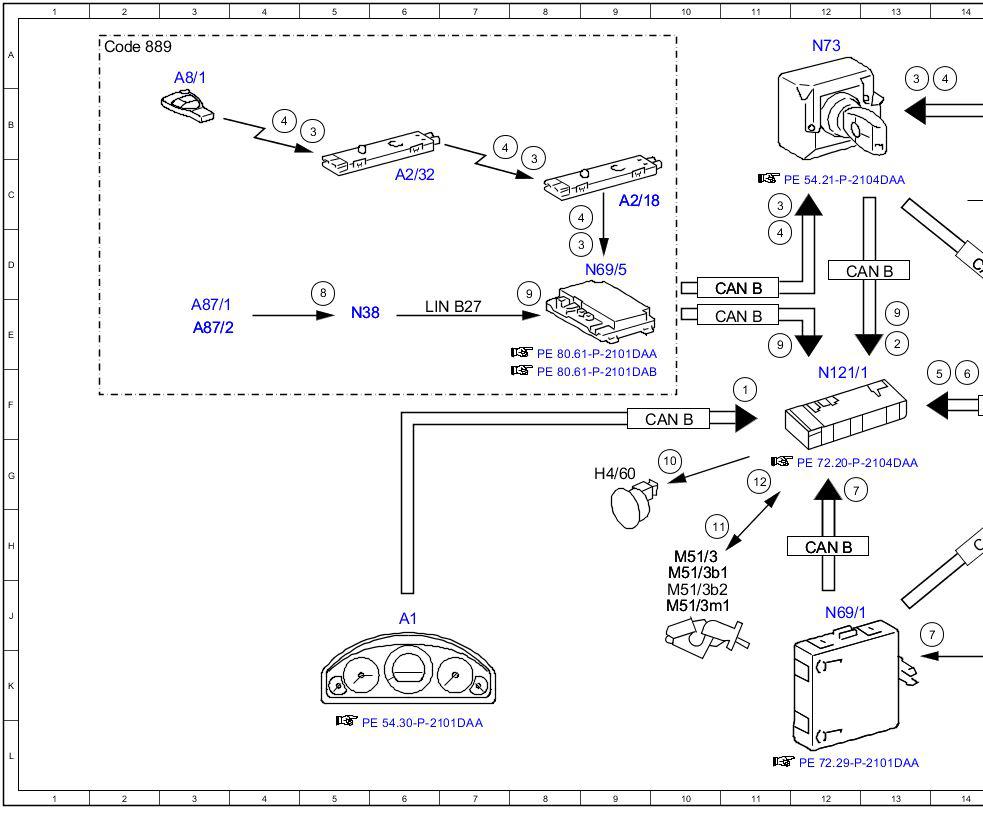

Electrical function schematic for liftgate control - PE80.20-P-2056-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.2
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle speed, signal | 11F |
| 10 | Tailgate control warning buzzer, actuation | 10G |
| 11 | Tailgate control drive unit, actuation | 10H |
| 12 | Position data, signal | 11G |
| 13 | Central locking motor, actuation | 17C |
| 14 | Liftgate lock element, actuation | 16C |
| 2 | Central locking (CL[ZV]), status | 16E |
| 2 | Central locking (CL[ZV]), status | 13E |
| 3 | Transmitter key, request | 5B |
| 3 | Transmitter key, request | 8C |
| 3 | Transmitter key, request | 9D |
| 3 | Transmitter key, request | 11C |
| 3 | Transmitter key, request | 13A |
| 3 | Transmitter key, request | 17G |
| 3 | Transmitter key, request | 18H |
| 3 | Transmitter key, request | 21H |
| 4 | Access authorization code, signal | 4B |
| 4 | Access authorization code, signal | 7B |
| 4 | Access authorization code, signal | 9C |
| 4 | Access authorization code, signal | 11D |
| 4 | Access authorization code, signal | 14A |
| 4 | Access authorization code, signal | 17H |
| 4 | Access authorization code, signal | 19H |
| 4 | Access authorization code, signal | 22H |
| 5 | Tailgate external operation switch, status | 18E |
| 5 | Tailgate external operation switch, status | 14E |
| 6 | Tailgate rotary tumbler switch, status | 14E |
| 6 | Tailgate rotary tumbler switch, status | 17D |
| 7 | Tailgate control button, status | 13J |
| 7 | Tailgate control button, status | 14E |
| 7 | Tailgate control button, status | 15F |
| 7 | Tailgate control button, status | 18D |
| 7 | Tailgate control button, status | 12G |
| 8 | Rear switching module sensor, signal | 5D |
| 9 | Open/close trunk lid/liftgate, request | 8E |
| 9 | Open/close trunk lid/liftgate, request | 11E |
| 9 | Open/close trunk lid/liftgate, request | 13E |
| 9 | Open/close trunk lid/liftgate, request | 16E |
| A1 | Instrument cluster | 6J |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 18H |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 9C |
| A2/32 | Rear window antenna | 6C |
| A2/32 | Rear window antenna | 21H |
| A8/1 | Transmitter key | 3A |
| A8/1 | Transmitter key | 23G |
| A87/1 | Rear switching module upper sensor | 3E |
| A87/2 | Rear switching module lower sensor | 3E |
| CAN B | Interior CAN | 11D |
| CAN B | Interior CAN | 11E |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 15B |
| CAN B | Interior CAN | 14D |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 10F |
| Code 889 | KEYLESS-GO | 19B |
| Code 889 | KEYLESS-GO | 2A |
| H4/60 | Tailgate control warning buzzer | 9G |
| LIN B27 | KEYLESS-GO LIN | 7E |
| M14/31 | Tailgate locking element | 15B |
| M14/7 | Tailgate central locking motor | 18A |
| M14/7s1 | Tailgate rotary tumbler switch | 18A |
| M51/3 | Tailgate control drive unit | 10H |
| M51/3b1 | Tailgate control hall sensor | 10J |
| M51/3b2 | Tailgate control position sensor | 10J |
| M51/3m1 | Tailgate control electric motor | 10J |
| N10/2 | Rear SAM control unit with fuse and relay module | 17E |
| N121/1 | Tailgate control unit | 12F |
| N38 | Rear switching module | 6E |
| N69/1 | Left front door control unit | 12J |
| N69/5 | KEYLESS-GO control unit | 9D |
| N73 | Electronic ignition switch control unit | 12A |
| S15/3 | Driver trunk lid/liftgate control button | 15J |
| S62/36 | Tailgate control button | 19C |
| S62/36 | Tailgate control button | 21C |
| S88/8 | Tailgate external operation switch | 20E |
| U344 | Valid for all except KEYLESS GO | 21B |
| U344 | Valid for all except KEYLESS GO | 16G |
