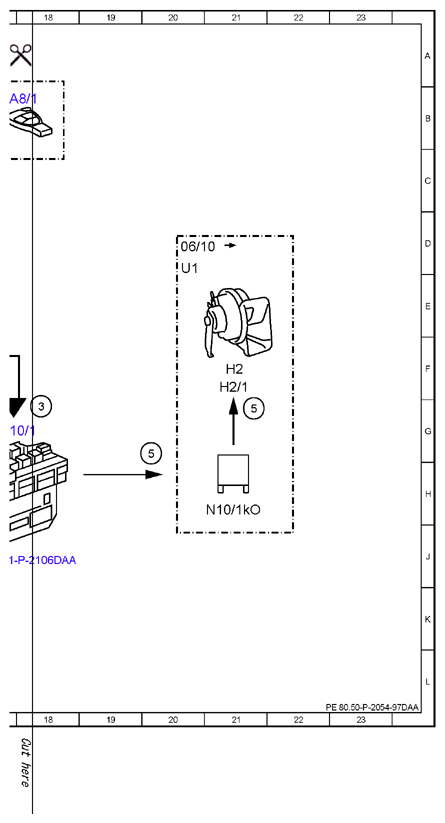

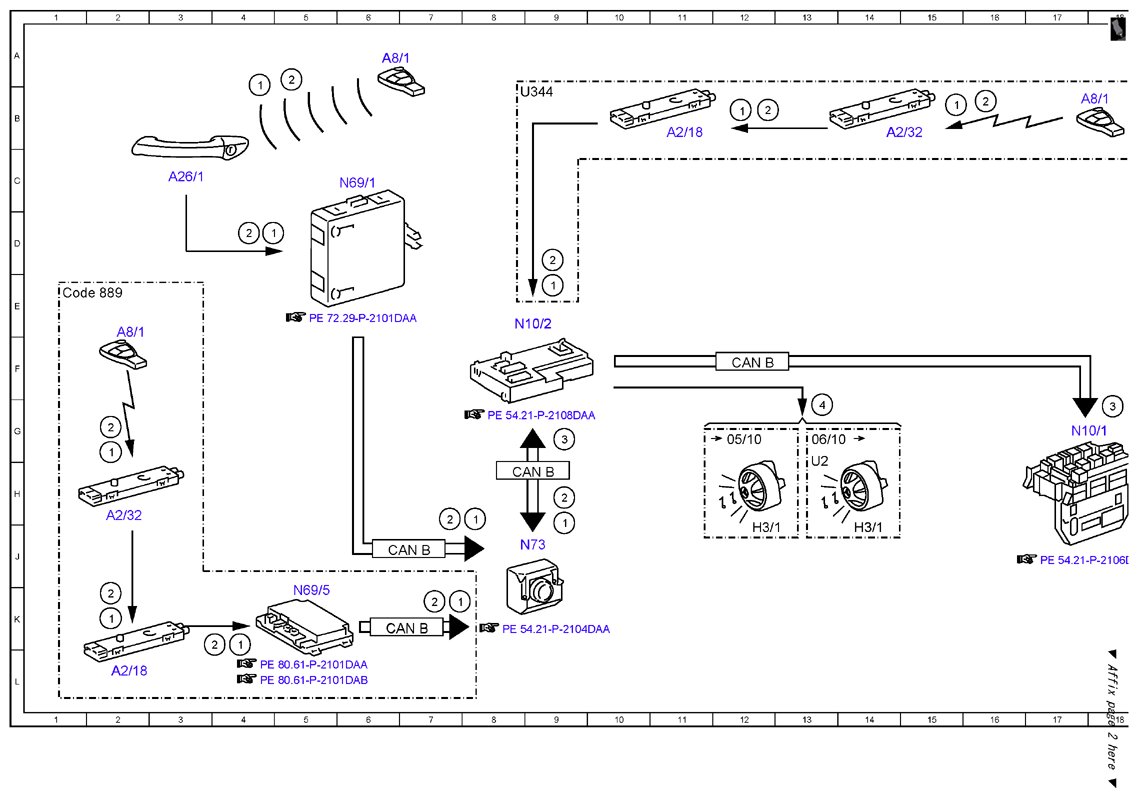

Electrical function schematic for anti-theft alarm system, alarm actuation by panic switch - PE80.50-P-2054-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 551 (Anti-theft alarm system) with CODE 763 (Radio remote control with panic switch)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 8H |
| 1 | Access authorization code, signal | 9J |
| 1 | Access authorization code, signal | 4D |
| 1 | Access authorization code, signal | 4B |
| 1 | Access authorization code, signal | 9E |
| 1 | Access authorization code, signal | 7K |
| 1 | Access authorization code, signal | 2K |
| 1 | Access authorization code, signal | 4K |
| 1 | Access authorization code, signal | 2G |
| 1 | Access authorization code, signal | 12B |
| 1 | Access authorization code, signal | 15B |
| 2 | Panic alarm, signal | 7H |
| 2 | Panic alarm, signal | 9H |
| 2 | Panic alarm, signal | 4D |
| 2 | Panic alarm, signal | 5A |
| 2 | Panic alarm, signal | 9D |
| 2 | Panic alarm, signal | 7K |
| 2 | Panic alarm, signal | 2K |
| 2 | Panic alarm, signal | 4K |
| 2 | Panic alarm, signal | 2G |
| 2 | Panic alarm, signal | 12B |
| 2 | Panic alarm, signal | 16B |
| 3 | Panic alarm, status | 9G |
| 3 | Panic alarm, status | 18G |
| 4 | Alarm siren, actuation | 13G |
| 5 | Fanfare horns, actuation | 20G |
| 5 | Fanfare horns, actuation | 21G |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 2L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 11B |
| A2/32 | Rear window antenna | 2H |
| A2/32 | Rear window antenna | 15B |
| A26/1 | Driver-side front door infrared remote control receiver | 3C |
| A8/1 | Transmitter key | 6A |
| A8/1 | Transmitter key | 2E |
| A8/1 | Transmitter key | 17B |
| CAN B | Interior CAN | 7J |
| CAN B | Interior CAN | 9H |
| CAN B | Interior CAN | 12F |
| CAN B | Interior CAN | 6K |
| Code 889 | KEYLESS-GO | 1E |
| H2 | Left fanfare horn | 21F |
| H2/1 | Right fanfare horn | 21F |
| H3/1 | Alarm siren | 12J |
| H3/1 | Alarm siren | 14J |
| N10/1 | Front SAM control unit with fuse and relay module | 17G |
| N10/1kO | Fanfare horn relay | 21H |
| N10/2 | Rear SAM control unit with fuse and relay module | 8E |
| N69/1 | Left front door control unit | 6C |
| N69/5 | KEYLESS-GO control unit | 5K |
| N73 | Electronic ignition switch control unit | 8J |
| U1 | Valid for USA | 20D |
| U2 | Valid for all except USA | 13H |
| U344 | Valid for all except KEYLESS GO | 8B |
