Install rear wheel well section - AR63.10-P-0662-03CW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204, 166, 207.3/4, 212, 218

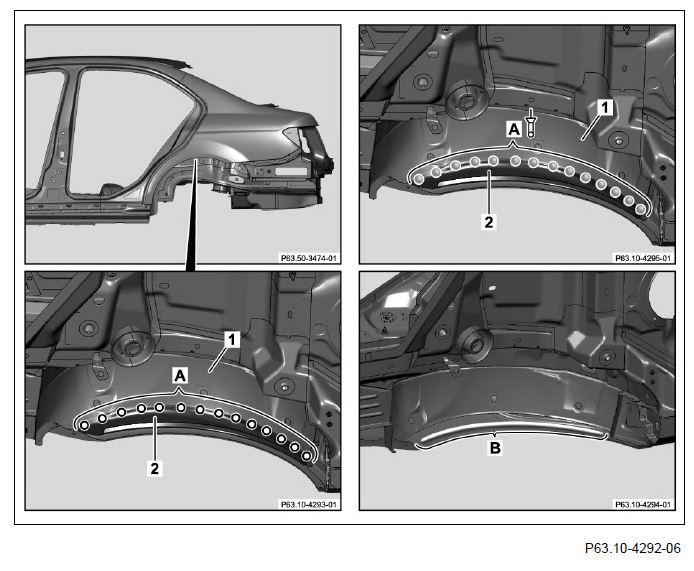

Shown on model 204.0
- Install outer rear wheel well (2) section, fit and fix in place.
- Drill rivet holes in outer rear wheel well section (2) with Ø 5 mm bit (area A).
- Remove outer rear wheel well section (2).
- Deburr rivet holes on outer rear wheel well section (2) on both sides.
- Coat insides of riveted joints with zinc dust paint.
- Install rubber window spacers from glazing repair kit as spacers on rear fender at uniform intervals (area B).
- Apply sealant to rear fender (area B).
- Install outer rear wheel well (2) section, fit and fix in place.
- Rivet outer rear wheel well section (2) an outer rear wheel well (1) with Ø 4.8 X 8 steel/steel rivet (area A).
- Remove shavings and drill chips.
