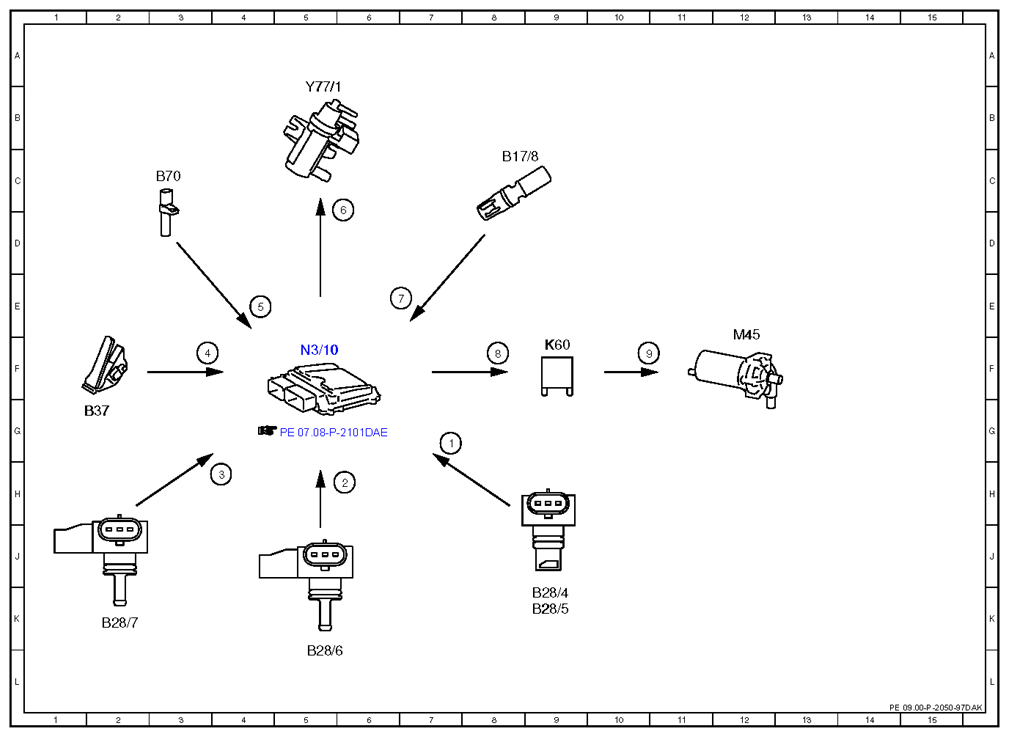

Electrical function schematic for charging - PE09.00-P-2050-97DAK
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINES 157, 278 in MODEL 212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pressure sensor downstream of air filter, signal | 7G |
| 2 | Boost pressure, signal | 6H |
| 3 | Intake manifold pressure, signal | 4H |
| 4 | Accelerator pedal sensor, signal | 3F |
| 5 | Engine speed, signal | 4E |
| 6 | Boost pressure control pressure transducer, actuation | 6D |
| 7 | Charge air temperature sensor, signal | 6E |
| 8 | Circulation pump relay, actuation | 8F |
| 9 | Coolant circulation pump, actuation | 10F |
| B17/8 | Charge air temperature sensor | 8C |
| B28/4 | Pressure sensor downstream of left cylinder bank air filter | 9K |
| B28/5 | Pressure sensor downstream of air filter | 9K |
| B28/6 | Pressure sensor upstream of throttle valve | 5L |
| B28/7 | Pressure sensor downstream of throttle valve | 2K |
| B37 | Accelerator pedal sensor | 1G |
| B70 | Crankshaft Hall sensor | 3C |
| K60 | 9F | |
| M45 | 12F | |
| N3/10 | ME-SFI [ME] control unit | 5F |
| Y77/1 | Boost pressure positioner | 5B |
