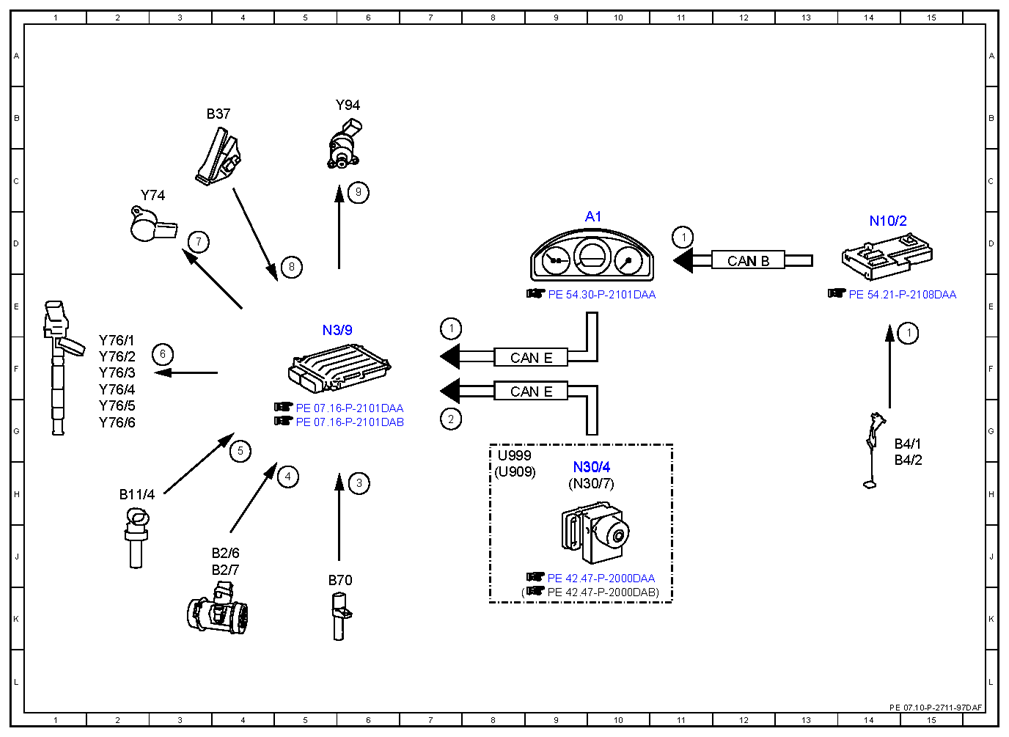

Electrical function schematic for smooth running control - PE07.10-P-2711-97DAF
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642.8 in MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel level, signal | 7E |
| 1 | Fuel level, signal | 11D |
| 1 | Fuel level, signal | 15E |
| 2 | Wheel speed, signal | 7G |
| 3 | Crankshaft Hall sensor, signal | 6H |
| 4 | Hot film mass air flow sensor, signal | 5H |
| 5 | Coolant temperature sensor, signal | 4G |
| 6 | Fuel injectors, actuation | 3F |
| 7 | Pressure regulator valve, actuation | 3D |
| 8 | Accelerator pedal sensor, signal | 5D |
| 9 | Quantity control valve, actuation | 6C |
| A1 | Instrument cluster | 10D |
| B11/4 | Coolant temperature sensor | 2H |
| B2/6 | Left hot film MAF sensor | 3J |
| B2/7 | Right hot film MAF sensor | 3J |
| B37 | Accelerator pedal sensor | 3B |
| B4/1 | Left fuel level indicator sensor | 14G |
| B4/2 | Right fuel level indicator sensor | 14H |
| B70 | Crankshaft Hall sensor | 5J |
| CAN B | Interior CAN | 12D |
| CAN E | Chassis CAN | 8F |
| CAN E | Chassis CAN | 8F |
| N10/2 | Rear SAM control unit with fuse and relay module | 14D |
| N3/9 | CDI control unit | 5E |
| N30/4 | Electronic Stability Program control unit | 9H |
| N30/7 | Premium Electronic Stability Program control unit | 9H |
| U909 | Valid for DISTRONIC PLUS | 8H |
| U999 | Not valid with DISTRONIC PLUS | 8G |
| Y74 | Pressure regulator valve | 2C |
| Y76/1 | Cylinder 1 fuel injector | 2F |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2G |
| Y76/6 | Cylinder 6 fuel injector | 2G |
| Y94 | Quantity control valve | 5B |
