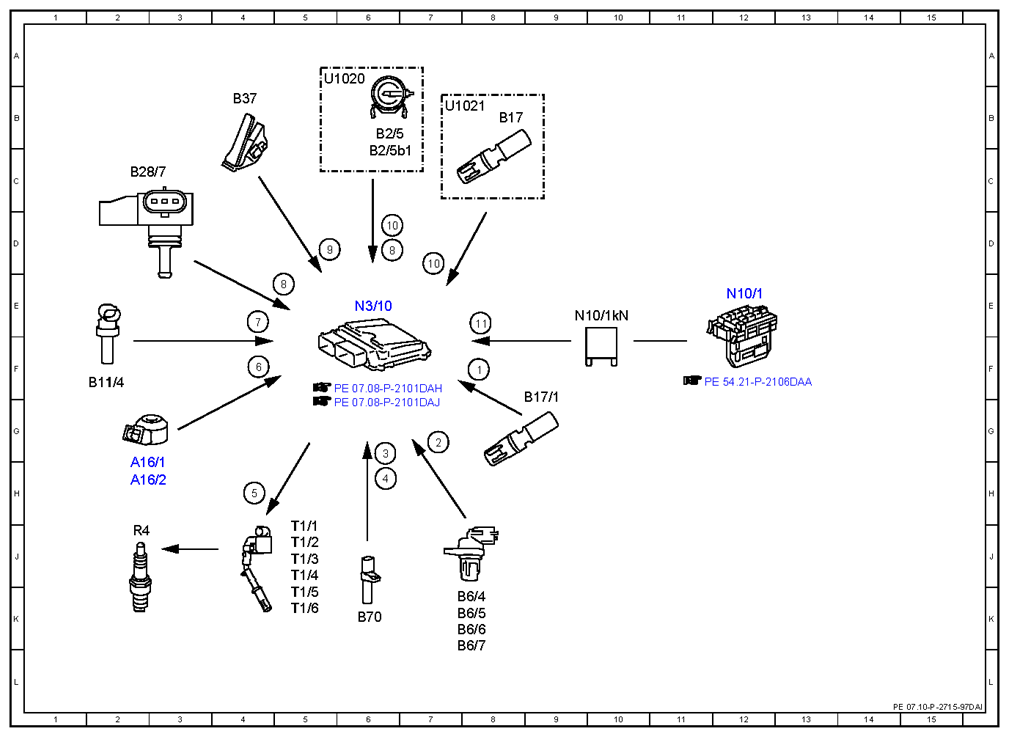

Electrical function schematic for knock control - PE07.10-P-2715-97DAI
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINES 276 in MODEL 212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Intake manifold intake air temperature sensor, signal | 8F |
| 10 | Intake air temperature sensor, signal | 7D |
| 10 | Intake air temperature sensor, signal | 6D |
| 11 | Circuit 87, status | 8E |
| 2 | Camshaft Hall sensor, signal | 7G |
| 3 | Engine speed, signal | 6G |
| 4 | Crankshaft Hall sensor, signal | 6H |
| 5 | Ignition coils, actuation | 4H |
| 6 | Knock sensor, signal | 4F |
| 7 | Coolant temperature sensor, signal | 4E |
| 8 | Engine load, signal | 5E |
| 8 | Engine load, signal | 6D |
| 9 | Accelerator pedal sensor, signal | 5D |
| A16/1 | Knock sensor right | 2H |
| A16/2 | Left knock sensor | 2H |
| B11/4 | Coolant temperature sensor | 2F |
| B17 | Intake air temperature sensor | 8B |
| B17/1 | Intake manifold intake air temperature sensor | 9G |
| B2/5 | Hot film mass air flow sensor | 6B |
| B2/5b1 | Intake air temperature sensor | 6C |
| B28/7 | Pressure sensor downstream of throttle valve | 2C |
| B37 | Accelerator pedal sensor | 4B |
| B6/4 | Left intake camshaft Hall sensor | 7K |
| B6/5 | Right intake camshaft Hall sensor | 7K |
| B6/6 | Left exhaust camshaft Hall sensor | 7K |
| B6/7 | Right exhaust camshaft Hall sensor | 7L |
| B70 | Crankshaft Hall sensor | 6K |
| N10/1 | Front SAM control unit with fuse and relay module | 12E |
| N10/1kN | Engine circuit 87 relay | 10E |
| N3/10 | ME-SFI [ME] control unit | 6E |
| R4 | Spark plugs | 2J |
| T1/1 | Cylinder 1 ignition coil | 5J |
| T1/2 | Cylinder 2 ignition coil | 5J |
| T1/3 | Cylinder 3 ignition coil | 5J |
| T1/4 | Cylinder 4 ignition coil | 5J |
| T1/5 | Cylinder 5 ignition coil | 5K |
| T1/6 | Cylinder 6 ignition coil | 5K |
| U1020 | Valid for gasoline engine with stratified operation | 5A |
| U1021 | Not valid for gasoline engine with stratified operation | 7B |
