Electrical function schematic, ignition ON - PE07.10-P-2700-97DAU

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 276.9 in MODEL 212.095 as of model year 2014

Code: Designation: Position:
1 Circuit 15, request ON 8A
10 Engine control diagnosis, communication 10D
10 Engine control diagnosis, communication 10C
10 Engine control diagnosis, communication 11A
10 Engine control diagnosis, communication 13A
11 Engine diagnosis indicator lamp, actuation 9C
11 Engine diagnosis indicator lamp, actuation 16D
12 Throttle valve actuator motor, actuation 13G
13 Contactor, request 4F
14 Contactor, status 8F
15 Throttle valve position, signal 11G
2 Circuit 15 relay, actuation 7C
3 Circuit 15, status ON 8E
3 Circuit 15, status ON 9E
3 Circuit 15, status ON 5G
3 Circuit 15, status ON 3F
4 Combustion engine circuit 87 relay, actuation 8J
5 Circuit 30, status 10K
5 Circuit 30, status 10H
6 Circuit 87, status 9H
7 Circuit 31, status 11D
7 Circuit 31, status 11J
8 Fuel pump, request ON 15G
8 Fuel pump, request ON 15F
9 Fuel pump, actuation 18H
A1 Instrument cluster 18C
A100 High-voltage battery module 2E
A1e58 Engine diagnosis indicator lamp 17B
CAN B Interior CAN 6B
CAN C Drive train CAN 13F
CAN D Diagnostic CAN 12B
CAN E1 Chassis CAN 1 9D
CAN E1 Chassis CAN 1 6F
CAN E2 Chassis CAN 2 15D
CAN L Hybrid CAN 6F
CAN L Hybrid CAN 6G
G1/11 Rear on-board electrical system battery 11L
M16/6m1 Actuator motor 14G
M16/6r1 Actual value potentiometer 1 14H
M16/6r2 Actual value potentiometer 2 14H
M3 Fuel pump (FP) 17H
N10/1 Front SAM control unit with fuse and relay module 9A
N10/1 Front SAM control unit with fuse and relay module 6K
N10/1kJ Circuit 15 relay 7C
N10/1kN Engine circuit 87 relay 9K
N118 Fuel pump control unit 17E
N129/1 Power electronics control unit 4H
N3/10 ME-SFI [ME] control unit 10E
N73 Electronic ignition switch control unit 4A
N82/2 Battery management system control unit 2G
W16/5 Left major assembly compartment electronics ground point 12D
W8/8 Ground point (right rear end) 11J
X11/4 Diagnostic connector 15A

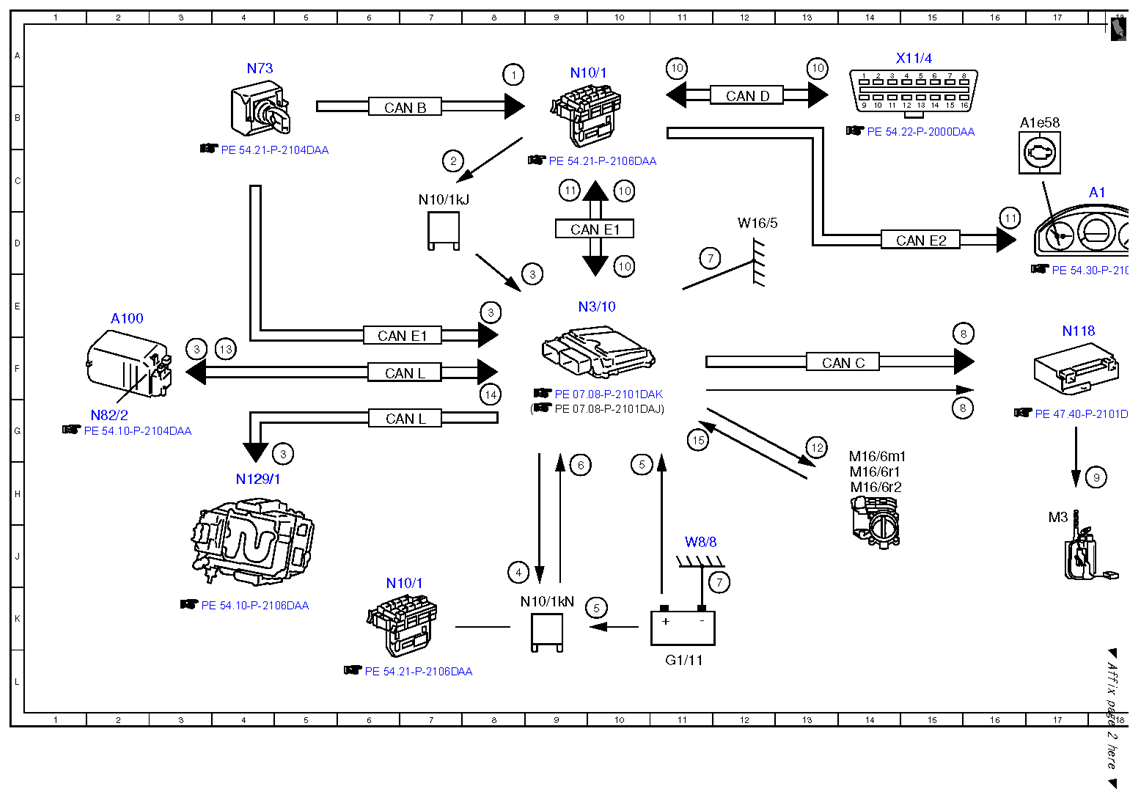

Fig 1: Ignition ON Electrical Function Schematic (1 Of 2)
G10242358Courtesy of MERCEDES-BENZ USA

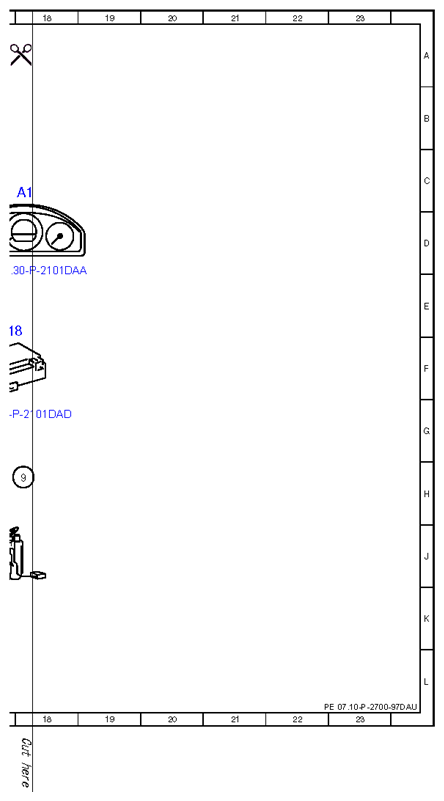

Fig 2: Ignition ON Electrical Function Schematic (2 Of 2)
G10242359Courtesy of MERCEDES-BENZ USA
