Electrical function schematic, ignition ON - PE07.10-P-2700-97DAM

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642.8 in MODEL 212 as of model year 2014

Code: Designation: Position:
1 Preglow indicator lamp, actuation 6L
1 Preglow indicator lamp, actuation 9K
1 Preglow indicator lamp, actuation 4J
10 Circuit 31, status 6G
10 Circuit 31, status 12B
11 Circuit 30, status 9E
11 Circuit 30, status 16B
12 Circuit 87, status 10F
12 Circuit 87, status 16E
13 Throttle valve actuator, actuation 3D
14 Throttle valve actuator, signal 7D
15 Circuit 15, status ON 10E
15 Circuit 15, status ON 15G
2 Engine diagnosis indicator lamp, actuation 7K
2 Engine diagnosis indicator lamp, actuation 6L
2 Engine diagnosis indicator lamp, actuation 4J
3 Circuit 15, status ON 10H
3 Circuit 15, status ON 17H
4 Combustion engine circuit 87 relay, actuation 15F
4 Combustion engine circuit 87 relay, actuation 17C
5 Engine control diagnosis, communication 10G
5 Engine control diagnosis, communication 15G
5 Engine control diagnosis, communication 18G
5 Engine control diagnosis, communication 21G
6 Glow, request 3F
7 Glow plugs, actuation 2H
8 Circuit 15 relay, actuation 14D
9 Fuel pump, request ON 7C
9 Fuel pump, request ON 9C
A1 Instrument cluster 8K
A1e16 Preglow indicator lamp 9H
A1e58 Engine diagnosis indicator lamp 7H
A8/1 Transmitter key 13K
CAN B Interior CAN 15K
CAN C Drive train CAN 9D
CAN D Diagnostic CAN 19G
CAN E1 Chassis CAN 1 12G
CAN E1 Chassis CAN 1 10J
CAN E1 Chassis CAN 1 5J
CAN E2 Chassis CAN 2 5L
G1 On-board electrical system battery 11C
LIN C1 Drive train LIN 5F
M16/6m1 Actuator motor 2B
M16/6r1 Actual value potentiometer 1 2B
M3 Fuel pump (FP) 6B
N10/1 Front SAM control unit with fuse and relay module 17F
N10/1 Front SAM control unit with fuse and relay module 3K
N10/1kJ Circuit 15 relay 13D
N10/1kN Engine circuit 87 relay 17B
N118 Fuel pump control unit 8A
N14/3 Glow output stage 2E
N3/9 CDI control unit 8E
N73 Electronic ignition switch control unit 12K
R9/1 Cylinder 1 glow plug 2H
R9/2 Cylinder 2 glow plug 2H
R9/3 Cylinder 3 glow plug 2J
R9/4 Cylinder 4 glow plug 2J
R9/5 Cylinder 5 glow plug 2J
R9/6 Cylinder 6 glow plug 2J
W10 Right front battery ground point 12A
W3/1 Ground point (right front wheel well) 5G
X11/4 Diagnostic connector 22F

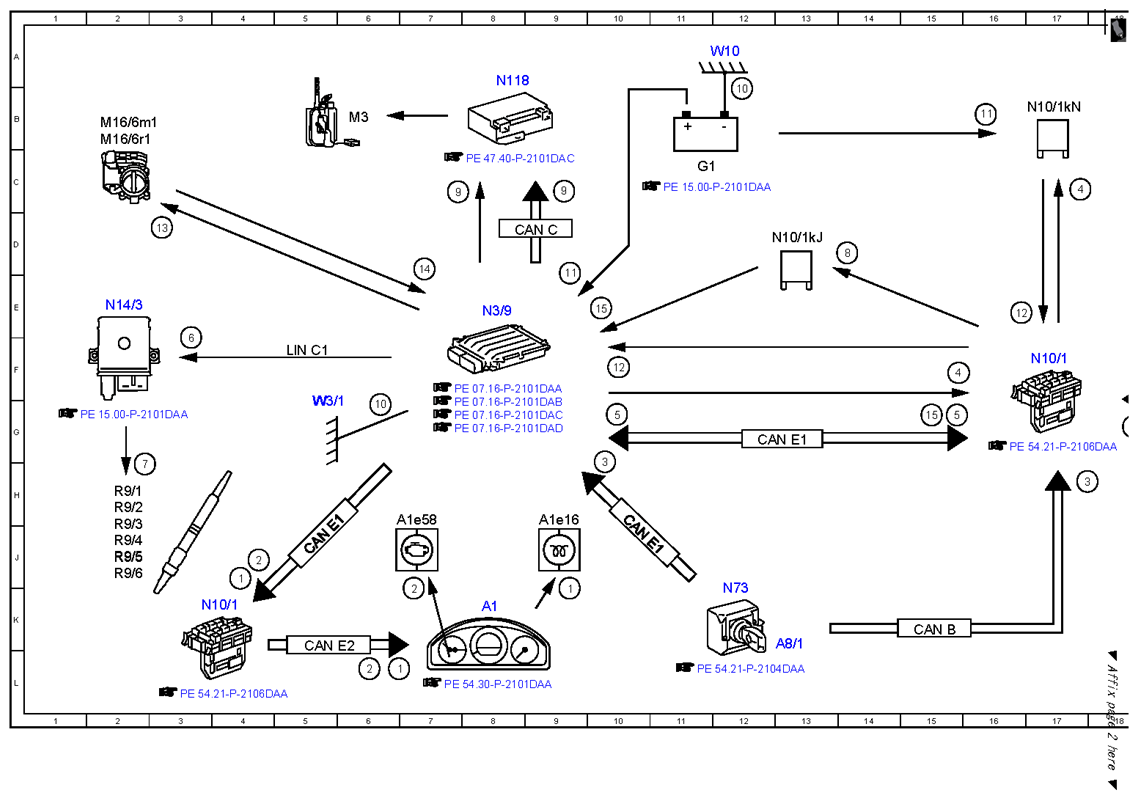

Fig 1: Ignition On Electrical Function Diagram (1 Of 2)
G10054242Courtesy of MERCEDES-BENZ USA

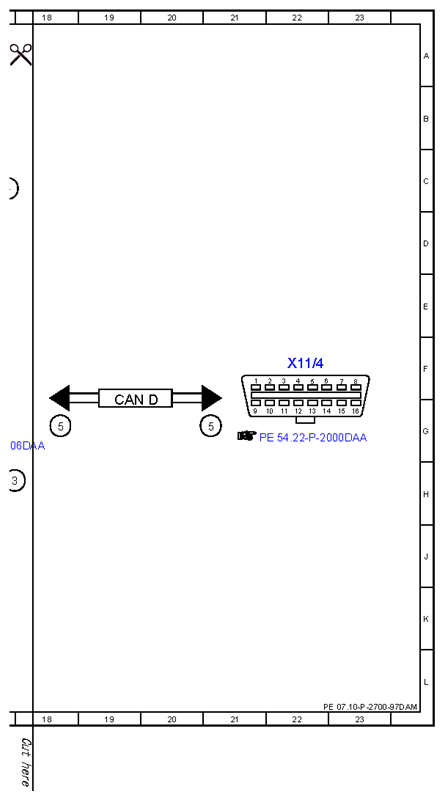

Fig 2: Ignition On Electrical Function Diagram (2 Of 2)
G10054243Courtesy of MERCEDES-BENZ USA
