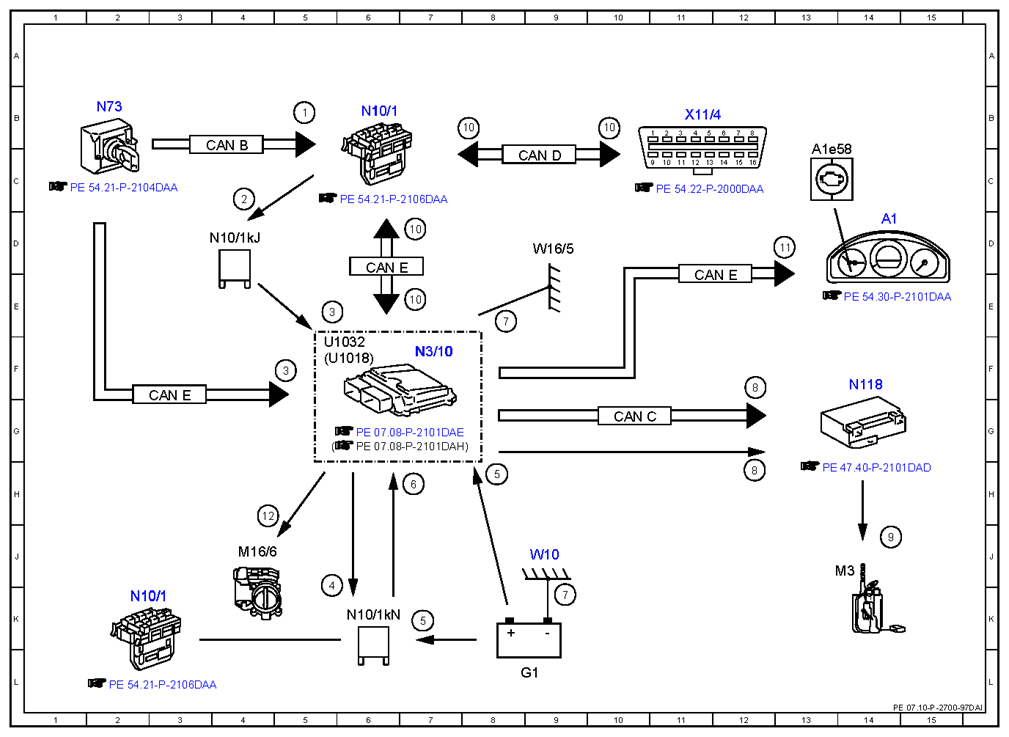

Electrical function schematic, ignition ON - PE07.10-P-2700-97DAI
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 157.9, 276.9, 278.9 in MODEL 212 (except 212.095) up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request ON | 5B |
| 10 | Correction programming, communication | 7E |
| 10 | Correction programming, communication | 7D |
| 10 | Correction programming, communication | 7E |
| 10 | Correction programming, communication | 7D |
| 11 | Engine diagnosis indicator lamp, actuation | 13D |
| 12 | Throttle valve actuator, actuation | 4H |
| 2 | Circuit 15 relay, actuation | 4C |
| 3 | Circuit 15, status ON | 5F |
| 3 | Circuit 15, status ON | 5E |
| 4 | Combustion engine circuit 87 relay, actuation | 5K |
| 5 | Circuit 30, status | 7K |
| 5 | Circuit 30, status | 8H |
| 6 | Circuit 87, status | 7H |
| 7 | Circuit 31, status | 8E |
| 8 | Fuel pump, request ON | 12H |
| 8 | Fuel pump, request ON | 12F |
| 9 | Fuel pump, actuation | 14J |
| A1 | Instrument cluster | 14D |
| A1e58 | Engine diagnosis indicator lamp | 13C |
| CAN B | Interior CAN | 4C |
| CAN C | Drive train CAN | 10G |
| CAN D | Diagnostic CAN | 9C |
| CAN E | Chassis CAN | 6D |
| CAN E | Chassis CAN | 3G |
| CAN E | Chassis CAN | 11E |
| G1 | On-board electrical system battery | 9L |
| M16/6 | Throttle valve actuator | 4J |
| M3 | Fuel pump (FP) | 14J |
| N10/1 | Front SAM control unit with fuse and relay module | 6B |
| N10/1 | Front SAM control unit with fuse and relay module | 2K |
| N10/1kJ | Circuit 15 relay | 4D |
| N10/1kN | Engine circuit 87 relay | 6K |
| N118 | Fuel pump control unit | 14F |
| N3/10 | ME-SFI [ME] control unit | 7F |
| N73 | Electronic ignition switch control unit | 2B |
| U1018 | Valid for gasoline engine 276 | 5F |
| U1032 | Valid for engine 278 and 157 | 5F |
| W10 | Right front battery ground point | 9J |
| W16/5 | Left major assembly compartment electronics ground point | 9D |
| X11/4 | Diagnostic connector | 11B |
