Electrical function schematic, ignition ON - PE07.10-P-2700-97DAF

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642.8 in MODEL 212 up to model year 2014

Code: Designation: Position:
1 Preglow indicator lamp, actuation 9J
10 Circuit 31, status 6G
10 Circuit 31, status 12B
11 Circuit 30, status 15B
11 Circuit 30, status 9E
12 Circuit 87, status 16E
12 Circuit 87, status 10F
13 Throttle valve actuator, actuation 2D
14 Throttle valve actuator, signal 6E
2 Engine diagnosis indicator lamp, actuation 9J
2 Engine diagnosis indicator lamp, actuation 7J
3 Fuel pump relay, actuation 4C
4 Combustion engine circuit 87 relay, actuation 17C
4 Combustion engine circuit 87 relay, actuation 15F
5 Engine control diagnosis, communication 10G
5 Engine control diagnosis, communication 15G
5 Engine control diagnosis, communication 18G
5 Engine control diagnosis, communication 21G
6 Glow, request 4F
7 Glow plugs, actuation 3J
8 Circuit 15, status ON 10E
8 Circuit 15, status ON 15G
9 Fuel pump, request ON 7C
9 Fuel pump, request ON 9C
A1 Instrument cluster 8K
A1e16 Preglow indicator lamp 9H
A1e58 Engine diagnosis indicator lamp 7H
CAN C Drive train CAN 9D
CAN D Diagnostic CAN 19G
CAN E Chassis CAN 12G
CAN E Chassis CAN 8H
G1 On-board electrical system battery 11C
LIN C1 Drive train LIN 5F
M16/6 Throttle valve actuator 1C
M3 Fuel pump (FP) 6B
N10/1 Front SAM control unit with fuse and relay module 17F
N10/1kJ Circuit 15 relay 13E
N10/1kN Engine circuit 87 relay 17C
N10/2kD Fuel pump relay 3C
N118 Fuel pump control unit 8A
N14/3 Glow output stage 2F
N3/9 CDI control unit 8E
N73 Electronic ignition switch control unit 12H
R9/1 Cylinder 1 glow plug 2J
R9/2 Cylinder 2 glow plug 2J
R9/3 Cylinder 3 glow plug 2K
R9/4 Cylinder 4 glow plug 2K
R9/5 Cylinder 5 glow plug 2K
R9/6 Cylinder 6 glow plug 2L
W10 Right front battery ground point 12A
W16/5 Left major assembly compartment electronics ground point 5G
X11/4 Diagnostic connector 22F

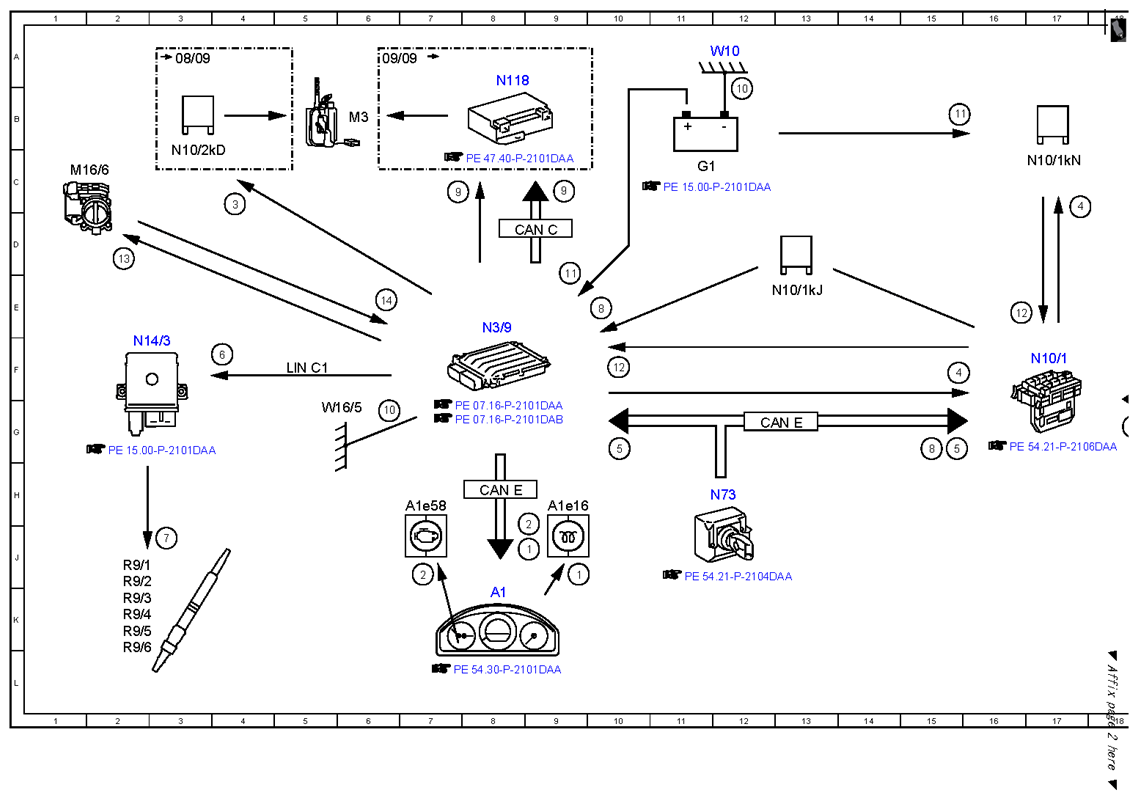

Fig 1: Ignition On Electrical Function Diagram (1 Of 2)
G10054239Courtesy of MERCEDES-BENZ USA

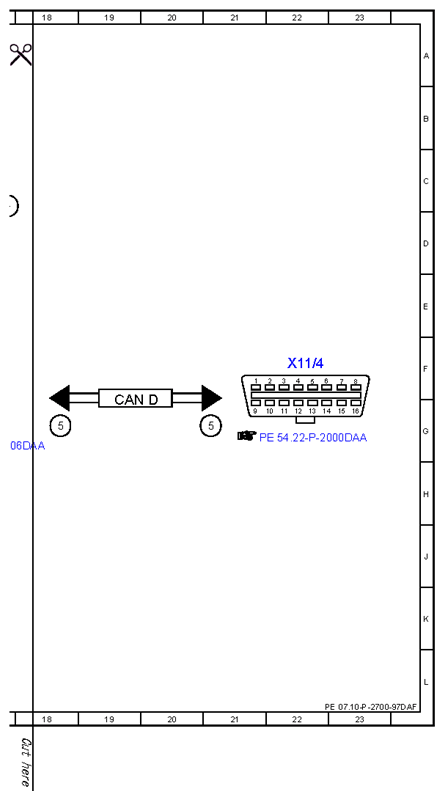

Fig 2: Ignition On Electrical Function Diagram (2 Of 2)
G10054240Courtesy of MERCEDES-BENZ USA
