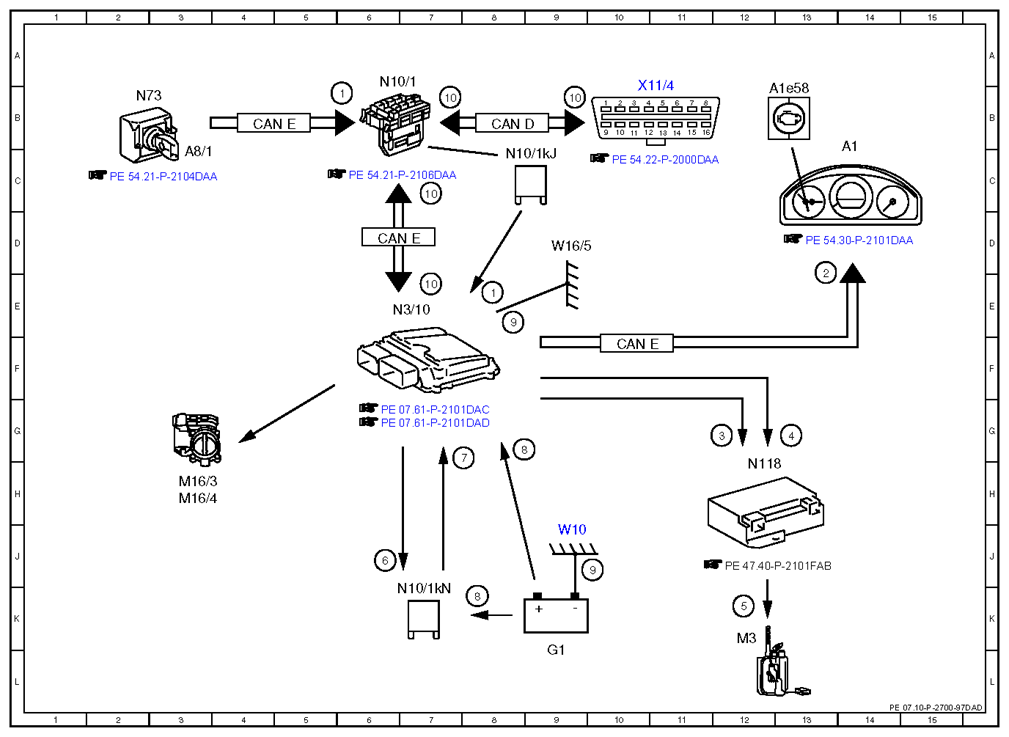

Electrical function schematic, ignition ON - PE07.10-P-2700-97DAD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 156 in MODEL 212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 8E |
| 1 | Circuit 15, status ON | 6B |
| 10 | Correction programming, communication | 7E |
| 10 | Correction programming, communication | 7C |
| 10 | Correction programming, communication | 7B |
| 10 | Correction programming, communication | 9B |
| 2 | Engine diagnosis indicator lamp, actuation | 13E |
| 3 | Fuel pump, request ON | 12G |
| 4 | Fuel pump, specified pressure request | 13G |
| 5 | Fuel pump, actuation | 12K |
| 6 | Combustion engine circuit 87 relay, actuation | 6J |
| 7 | Circuit 87, status | 7G |
| 8 | Circuit 30, status | 8K |
| 8 | Circuit 30, status | 8G |
| 9 | Circuit 31, status | 8E |
| 9 | Circuit 31, status | 10J |
| A1 | Instrument cluster | 14C |
| A1e58 | Engine diagnosis indicator lamp | 13B |
| A8/1 | Transmitter key | 3C |
| CAN D | Diagnostic CAN | 8B |
| CAN E | Chassis CAN | 5B |
| CAN E | Chassis CAN | 7D |
| CAN E | Chassis CAN | 10E |
| G1 | On-board electrical system battery | 9L |
| M16/3 | Front throttle valve actuator | 3H |
| M16/4 | Rear throttle valve actuator | 3H |
| M3 | Fuel pump (FP) | 12K |
| N10/1 | Front SAM control unit with fuse and relay module | 6B |
| N10/1kJ | Circuit 15 relay | 8C |
| N10/1kN | Engine circuit 87 relay | 7K |
| N118 | Fuel pump control unit | 12H |
| N3/10 | ME-SFI [ME] control unit | 6E |
| N73 | Electronic ignition switch control unit | 2B |
| W10 | Right front battery ground point | 9J |
| W16/5 | Left major assembly compartment electronics ground point | 9D |
| X11/4 | Diagnostic connector | 10B |
