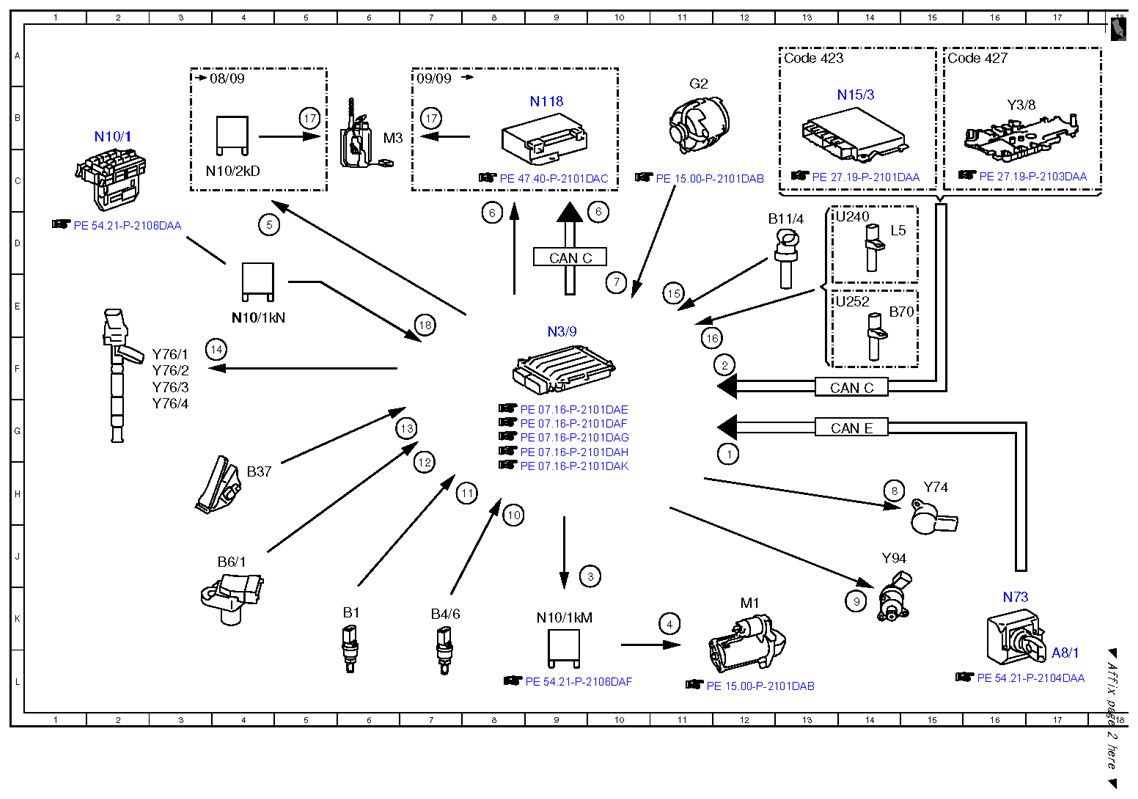

Electrical function schematic for starting - PE07.10-P-2701-97DAE
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 651 up to 2/28/13 in MODEL 212 (except 212.098/298)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 12G |
| 10 | Rail pressure sensor, signal | 8H |
| 11 | Oil temperature sensor, signal | 8H |
| 12 | Camshaft Hall sensor, signal | 7H |
| 13 | Accelerator pedal sensor, signal | 7G |
| 14 | Fuel injectors, actuation | 4F |
| 15 | Coolant temperature sensor, signal | 11E |
| 16 | Crankshaft Hall sensor, signal | 11F |
| 17 | Fuel pump, actuation | 7B |
| 17 | Fuel pump, actuation | 5B |
| 18 | Circuit 87, status | 7E |
| 2 | Gear range, status | 12F |
| 3 | Starter circuit 50 relay, actuation | 10J |
| 4 | Starter, actuation | 11K |
| 5 | Fuel pump relay, actuation | 4D |
| 6 | Fuel pump, request ON | 8D |
| 6 | Fuel pump, request ON | 10D |
| 7 | Circuit 61, status | 10E |
| 8 | Pressure regulator valve, actuation | 14H |
| 9 | Quantity control valve, actuation | 14K |
| A8/1 | Transmitter key | 17L |
| B1 | Oil temperature sensor | 6K |
| B11/4 | Coolant temperature sensor | 13D |
| B37 | Accelerator pedal sensor | 4H |
| B4/6 | Rail pressure sensor | 7K |
| B6/1 | Camshaft Hall sensor | 4J |
| B70 | Crankshaft Hall sensor | 14E |
| CAN C | Drive train CAN | 9D |
| CAN C | Drive train CAN | 14F |
| CAN E | Chassis CAN | 14G |
| Code 423 | 5-speed automatic transmission | 13A |
| Code 427 | 7-speed automatic transmission | 15A |
| G2 | Alternator | 11B |
| L5 | Crankshaft position sensor | 14D |
| M1 | Starter | 12K |
| M3 | Fuel pump (FP) | 6B |
| N10/1 | Front SAM control unit with fuse and relay module | 2B |
| N10/1kM | Starter circuit 50 relay | 9K |
| N10/1kN | Engine circuit 87 relay | 4E |
| N10/2kD | Fuel pump relay | 4C |
| N118 | Fuel pump control unit | 9B |
| N15/3 | Electronic transmission control unit | 14B |
| N3/9 | CDI control unit | 9E |
| N73 | Electronic ignition switch control unit | 16K |
| U240 | Valid for all except ECO start/stop function | 13D |
| U252 | Valid for ECO start/stop function | 13E |
| Y3/8 | Fully integrated transmission control unit | 16B |
| Y74 | Pressure regulator valve | 15H |
| Y76/1 | Cylinder 1 fuel injector | 3F |
| Y76/2 | Cylinder 2 fuel injector | 3F |
| Y76/3 | Cylinder 3 fuel injector | 3F |
| Y76/4 | Cylinder 4 fuel injector | 3G |
| Y94 | Quantity control valve | 14J |
