Electrical function schematic for starting - PE07.10-P-2701-97DAB

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 272, 273 in MODEL 212 except engine 272.98

Code: Designation: Position:
1 Circuit 50, status 6E
2 Fuel pump, request ON 10G
2 Fuel pump, request ON 11F
3 Fuel pump, specified pressure request 11F
4 Fuel pump, actuation 13G
5 Starter circuit 50 relay, actuation 6H
6 Starter, actuation 7H
A8/1 Transmitter key 6C
B11/4 Coolant temperature sensor 1G
B4/7 Fuel pressure sensor 11K
B6/4 Left intake camshaft Hall sensor 2H
B6/5 Right intake camshaft Hall sensor 2H
B6/6 Left exhaust camshaft Hall sensor 2H
B6/7 Right exhaust camshaft Hall sensor 2J
B70 Crankshaft Hall sensor 3K
CAN C Drive train CAN 9F
CAN E Chassis CAN 5D
Code 494 USA version 9D
M1 Starter 8H
M3 Fuel pump (FP) 14G
N10/1kM Starter circuit 50 relay 5J
N118 Fuel pump control unit 11G
N3/10 ME-SFI [ME] control unit 5E
N73 Electronic ignition switch control unit 5B
R4 Spark plugs 13B
S40/5 Start enable clutch pedal switch 9E
T1/1 Cylinder 1 ignition coil 10A
T1/2 Cylinder 2 ignition coil 10A
T1/3 Cylinder 3 ignition coil 10B
T1/4 Cylinder 4 ignition coil 10B
T1/5 Cylinder 5 ignition coil 10B
T1/6 Cylinder 6 ignition coil 10C
T1/7 Cylinder 7 ignition coil 10C
T1/8 Cylinder 8 ignition coil 10C
U24 Valid for manual transmission 9D
U484 Valid for gasoline engine 273 9C
U484 Valid for gasoline engine 273 2D
Y62/1 Cylinder 1 injection valve 3C
Y62/2 Cylinder 2 injection valve 3C
Y62/3 Cylinder 3 injection valve 3C
Y62/4 Cylinder 4 injection valve 3D
Y62/5 Cylinder 5 injection valve 3D
Y62/6 Cylinder 6 injection valve 3D
Y62/7 Cylinder 7 injection valve 3E
Y62/8 Cylinder 8 injection valve 3E

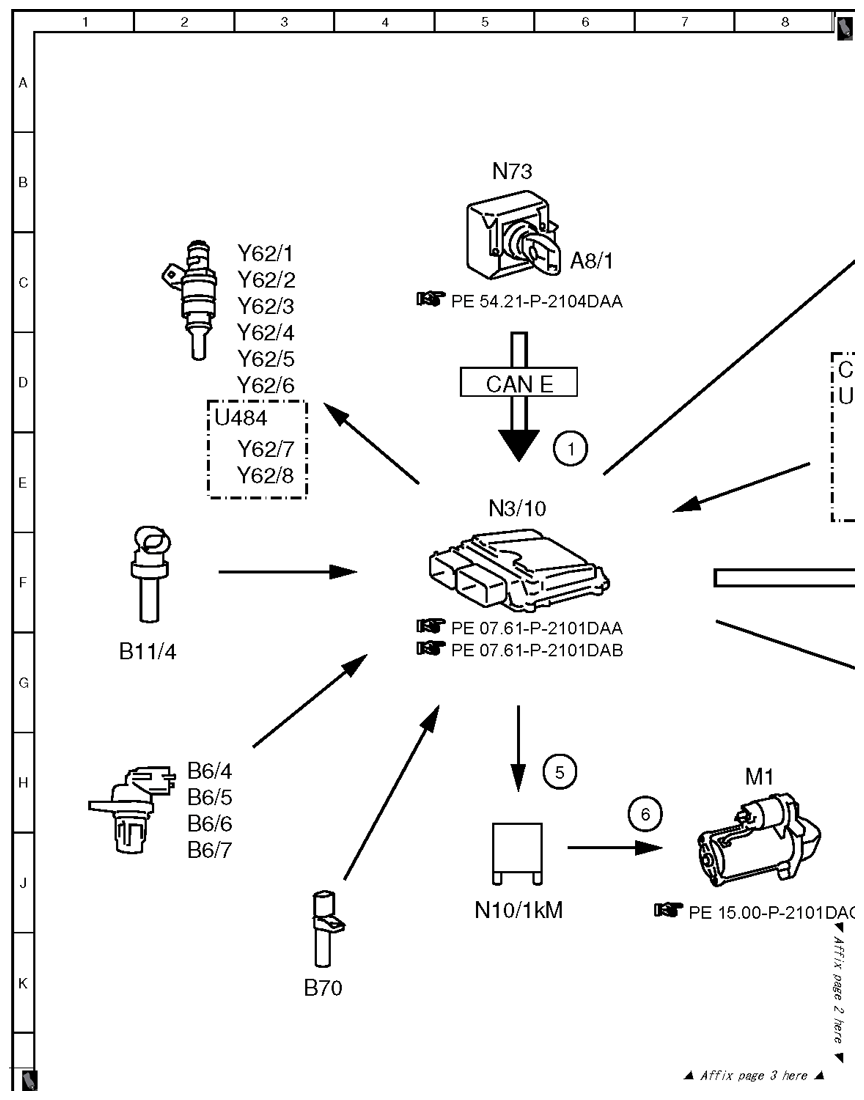

Fig 1: Starting Electrical Function Schematic (1 Of 4)
G10242360Courtesy of MERCEDES-BENZ USA
Fig 2: Starting Electrical Function Schematic (2 Of 4)
G10242361Courtesy of MERCEDES-BENZ USA
Fig 3: Starting Electrical Function Schematic (3 Of 4)
G10242362Courtesy of MERCEDES-BENZ USA
Fig 4: Starting Electrical Function Schematic (4 Of 4)
G10242363Courtesy of MERCEDES-BENZ USA
