Disassemble/assemble multidisk clutch K81 - AR27.50-P-0622EWM
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 725.0
| Disassemble/assemble | |||

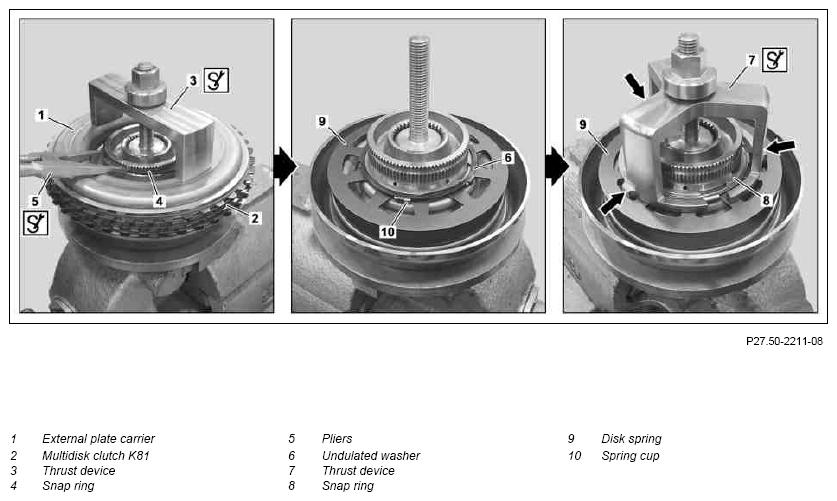

| 1 | Clamp pressure device (3) into vise | Fig 3 | |
| 2 | Mount internal plate carrier (1) with multidisk clutch K81 (2) onto pressure device (3) | ||
| 3 | Mount pressure device (3) onto internal plate carrier (1) and push down far enough until the retaining ring (4) is exposed | Fig 3 | |
| 4 | Remove retaining ring (4) using pliers (5) | Figure | |
| 5 | Remove pressure device (3) and remove internal plate carrier (1) with multidisk clutch K81 (2) | Fig 3 | |
| 6 | Remove undulated washer (6) | ||
| 7 | Mount pressure device (7) onto disk spring (9) and push down far enough until the retaining ring (8) is exposed | Otherwise, the disk spring (9) may be damaged when being pushed down. |
|
| Fig 3 | |||
| 8 | Remove retaining ring (8) | Figure | |
| 9 | Detach pressure device (7) and remove retaining ring (8) | ||

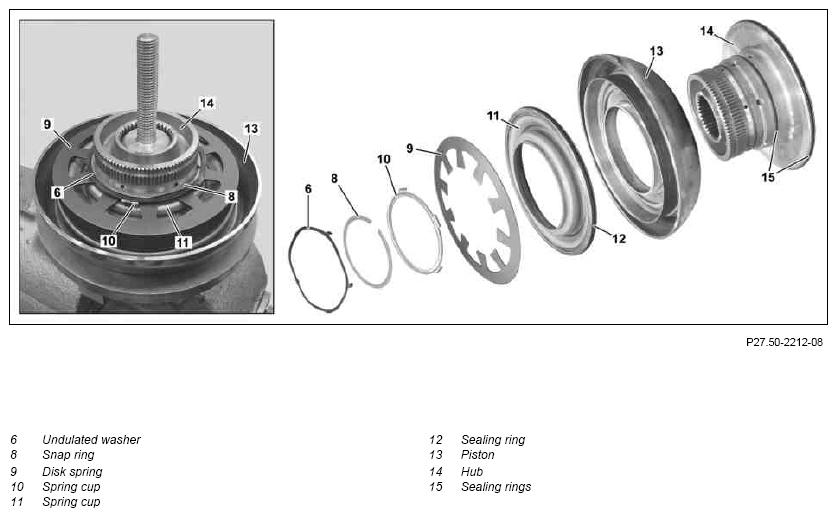

| 10 | Remove spring cup (10). | ||
| 11 | Remove disk spring (9) | ||
| 12 | Remove spring cup (11). | ||
| 13 | Remove piston (13) | ||
| 14 | Remove hub (14) from pressure device | ||
| Fig 3 | |||
| 15 | Assemble in the reverse order | ||
| 16 | Measure and adjust clearance | AR27.51-P-7229EWM |
