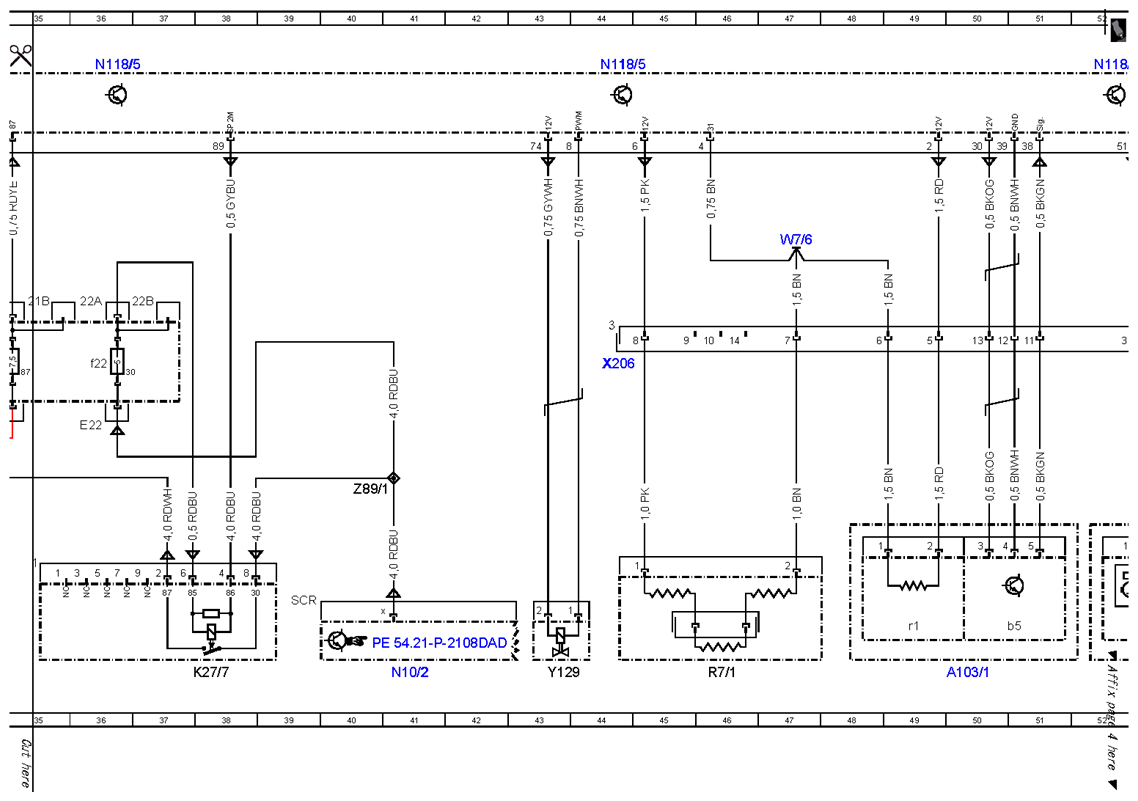

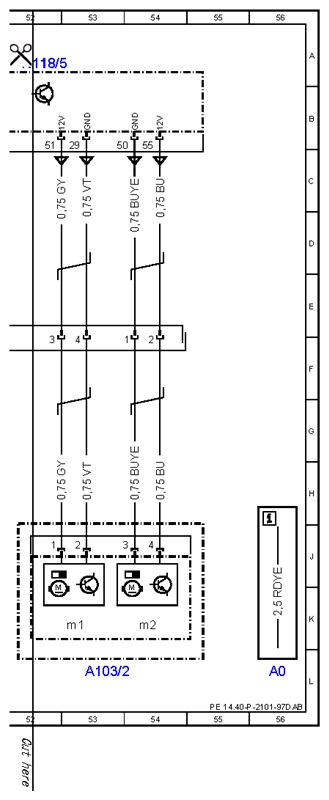

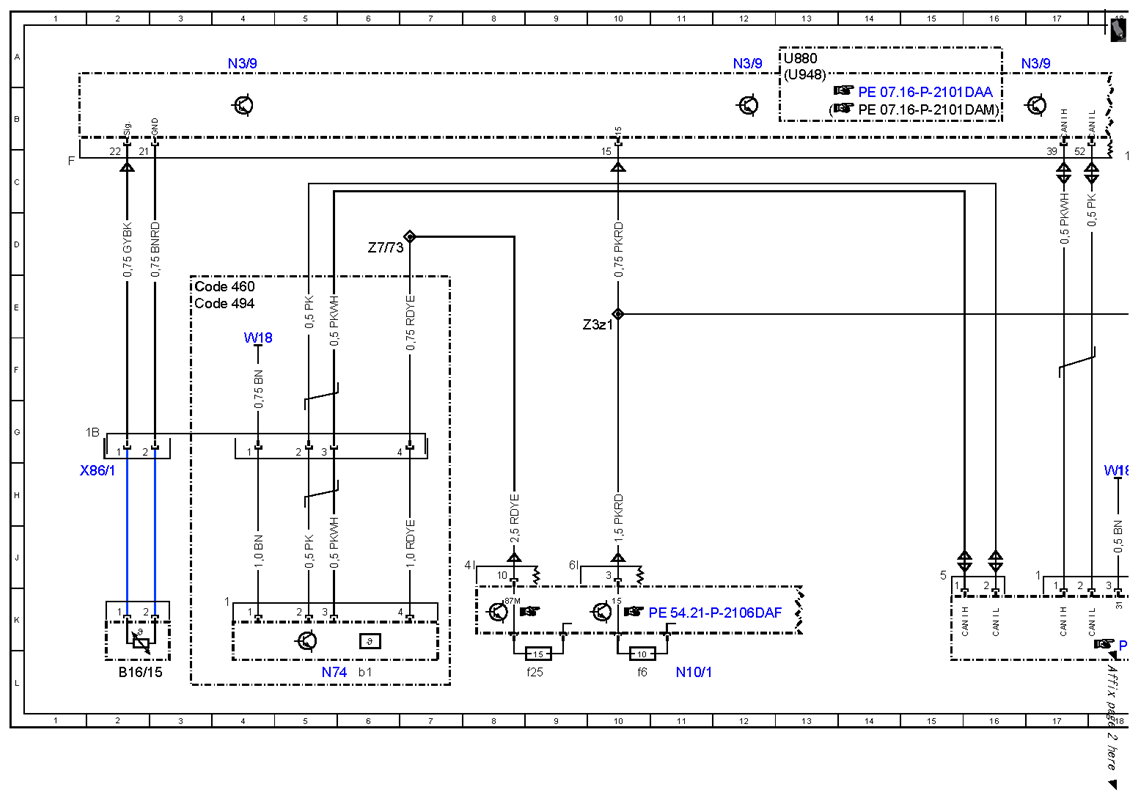

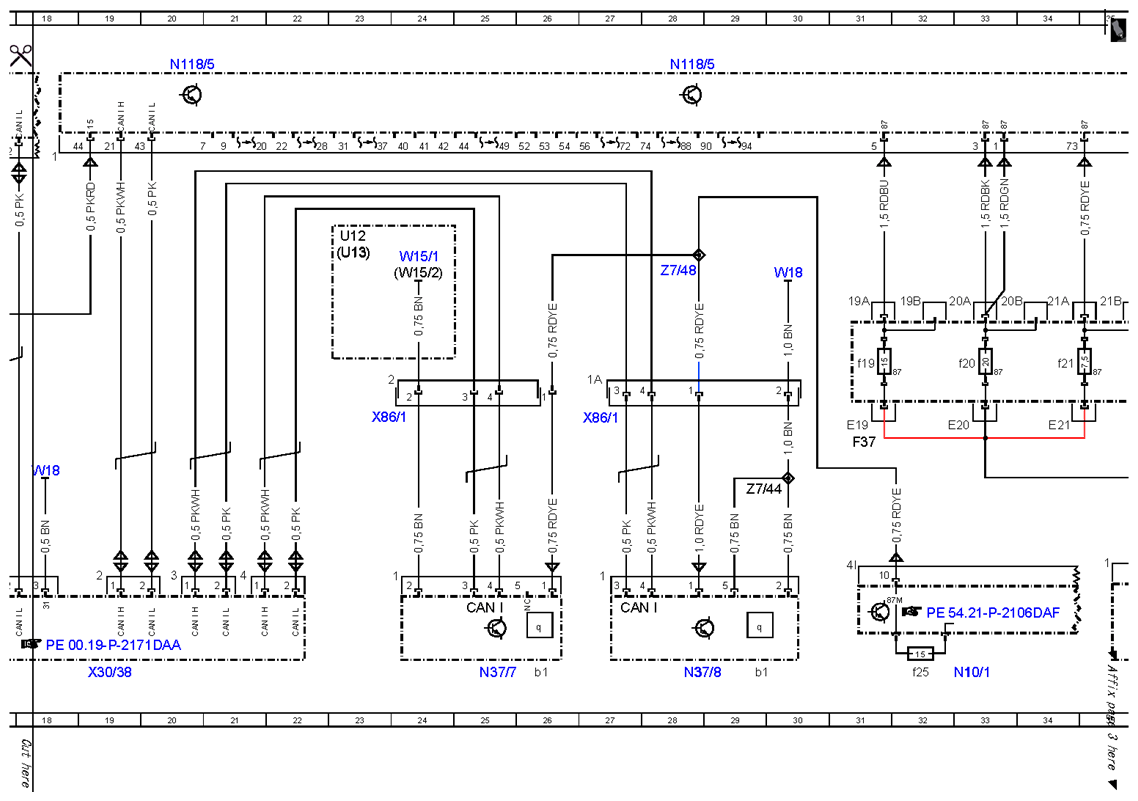

Wiring diagram for AdBlue control unit - PE14.40-P-2101-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642, 651 in MODEL 212 with CODE U77 (Diesel Emission control BLUETEC (SCR)) except CODE U42 (BlueTEC diesel exhaust treatment (SCR)) Control unit N118/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A103/1 | AdBlue® tank module | 50L |
| A103/1b5 | AdBlue® fill level sensor | 51K |
| A103/1r1 | AdBlue® tank heating element | 49K |
| A103/2 | AdBlue® delivery module | 53L |
| A103/2m1 | AdBlue® delivery pump | 53K |
| A103/2m2 | AdBlue® extraction pump | 54K |
| B16/15 | Temperature sensor upstream of SCR catalytic converter | 2L |
| CAN I | Drive train sensor CAN | 27K |
| CAN I | Drive train sensor CAN | 25K |
| Code 460 | Canada version | 3E |
| Code 494 | USA version | 3E |
| F37 | AdBlue® fuse block | 31G |
| F37f19 | Fuse 19 | 31F |
| F37f20 | Fuse 20 | 33F |
| F37f21 | Fuse 21 | 34F |
| F37f22 | Fuse 22 | 36F |
| K27/7 | AdBlue® supply relay | 38L |
| N10/1 | Front SAM control unit with fuse and relay module | 11L |
| N10/1 | Front SAM control unit with fuse and relay module | 33L |
| N10/1f25 | Fuse 25 | 32L |
| N10/1f25 | Fuse 25 | 9L |
| N10/1f6 | Fuse 6 | 10L |
| N10/2 | Rear SAM control unit with fuse and relay module | 41L |
| N118/5 | AdBlue® control unit | 20A |
| N118/5 | AdBlue® control unit | 28A |
| N118/5 | AdBlue® control unit | 36A |
| N118/5 | AdBlue® control unit | 44A |
| N118/5 | AdBlue® control unit | 52A |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 17A |
| N37/7 | Nitrogen oxides control unit downstream of diesel particulate filter | 25L |
| N37/7b1 | NOx sensor downstream of diesel particulate filter | 26L |
| N37/8 | Nitrogen oxides control unit downstream of SCR catalytic converter | 28L |
| N37/8b1 | NOx sensor downstream of SCR catalytic converter | 29L |
| N74 | Soot particulate sensor control unit | 5L |
| N74b1 | Soot particulate sensor | 6L |
| R7/1 | AdBlue® pressure line heating element | 46L |
| U12 | Valid for left-hand drive vehicles | 23D |
| U13 | Valid for right-hand drive vehicles | 23D |
| U880 | Valid for diesel engine 642 | 13A |
| U948 | Valid for diesel engine 651 | 13A |
| W15/1 | Right footwell ground point | 24D |
| W15/2 | Left footwell ground point | 24E |
| W18 | Left front seat crossmember ground point | 18H |
| W18 | Left front seat crossmember ground point | 30E |
| W18 | Left front seat crossmember ground point | 4F |
| W7/6 | Rear additional battery ground point | 47D |
| X206 | AdBlue® tank electrical connector | 44F |
| X30/38 | Potential distributor electrical connector (CAN I) | 19L |
| X86/1 | Nitrogen oxides control unit electrical connector | 27G |
| X86/1 | Nitrogen oxides control unit electrical connector | 23G |
| Y129 | AdBlue® metering valve | 43L |
| Z3z1 | Tml. 15 connector sleeve | 10E |
| Z7/44 | Sensor ground connector sleeve | 29H |
| Z7/48 | Circuit 87D2 connector sleeve | 28D |
| Z7/73 | Circuit 87 connector sleeve | 6D |
| Z89/1 | Tml. 30 connector sleeve | 40H |
