Wiring diagram for AdBlue control unit - PE14.40-P-2101-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642, 651 in MODEL 212 with CODE U42 (BlueTEC diesel exhaust treatment (SCR)) except CODE U77 (Diesel Emission control BLUETEC (SCR))
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A103/1 | AdBlue® tank module | 37L |
| A103/1b1 | AdBlue® tank temperature sensor | 40L |
| A103/1b2 | Fill level sensor (full) | 37L |
| A103/1b3 | Fill level sensor (reserve) | 37L |
| A103/1b4 | Fill level sensor (empty) | 37L |
| A103/1r1 | AdBlue® tank heating element | 41L |
| A103/1r2 | AdBlue® pressure line heating element | 34L |
| A103/1x1 | AdBlue® tank module electrical connector | 33E |
| A103/1x2 | AdBlue® tank module fill level sensor electrical connector | 36G |
| A103/1x3 | AdBlue® tank module temperature sensor and heating element electrical connector | 39G |
| A103/1x4 | AdBlue® tank module pressure line heating element electrical connector 1 | 33G |
| A103/1x5 | AdBlue® tank module pressure line heating element electrical connector 2 | 34L |
| A103/1z1 | Connector sleeve / temperature sensor for AdBlue® tank module | 38H |

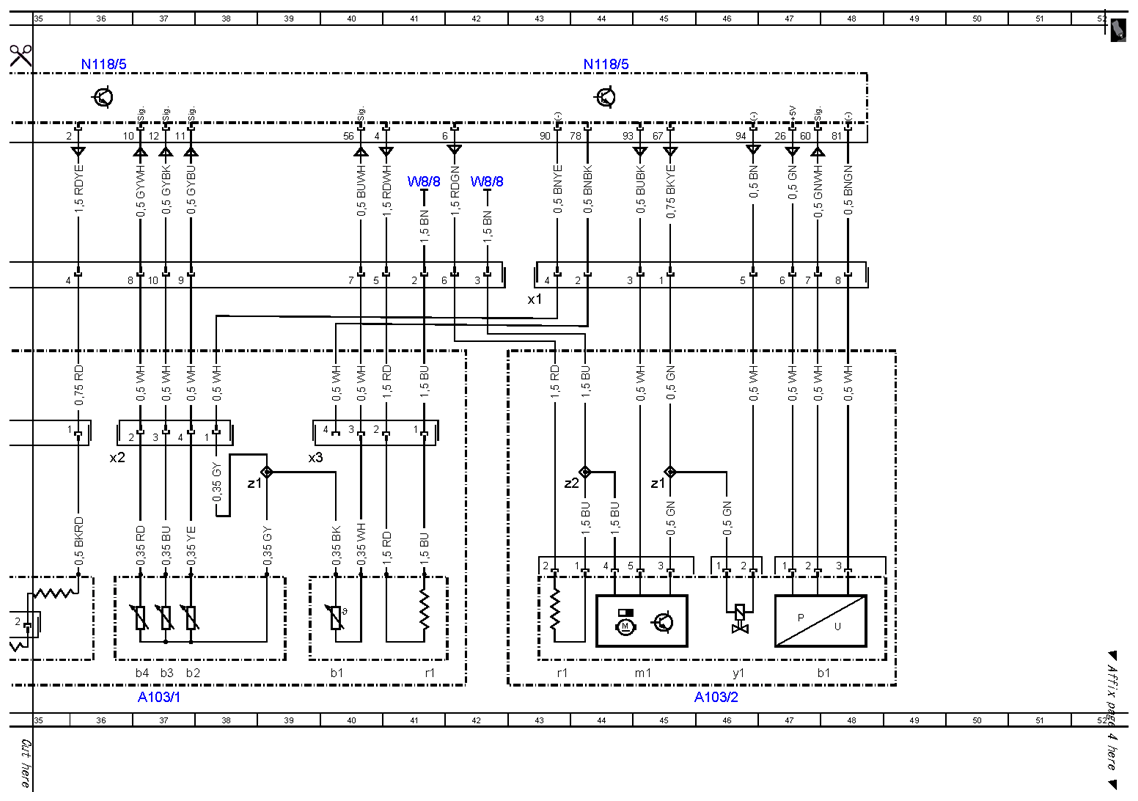

| A103/2 | AdBlue® delivery module | 46L |
| A103/2b1 | AdBlue® pressure sensor | 47L |
| A103/2m1 | AdBlue® delivery pump | 45L |
| A103/2r1 | AdBlue® delivery module heating element | 43L |
| A103/2x1 | AdBlue® delivery module electrical connector | 43E |
| A103/2y1 | AdBlue® switchover valve | 46L |
| A103/2z1 | AdBlue® delivery module switchover valve connector sleeve | 45H |
| A103/2z2 | Connector sleeve / delivery pump and heating element of AdBlue® delivery module | 44H |
| B16/15 | Temperature sensor upstream of SCR catalytic converter | 2L |
| CAN I | Drive train sensor CAN | 16K |
| CAN I | Drive train sensor CAN | 13K |
| F37 | AdBlue® fuse block | 19G |
| F37f19 | Fuse 19 | 20F |
| F37f20 | Fuse 20 | 21F |
| F37f21 | Fuse 21 | 23F |
| F37f22 | Fuse 22 | 24F |

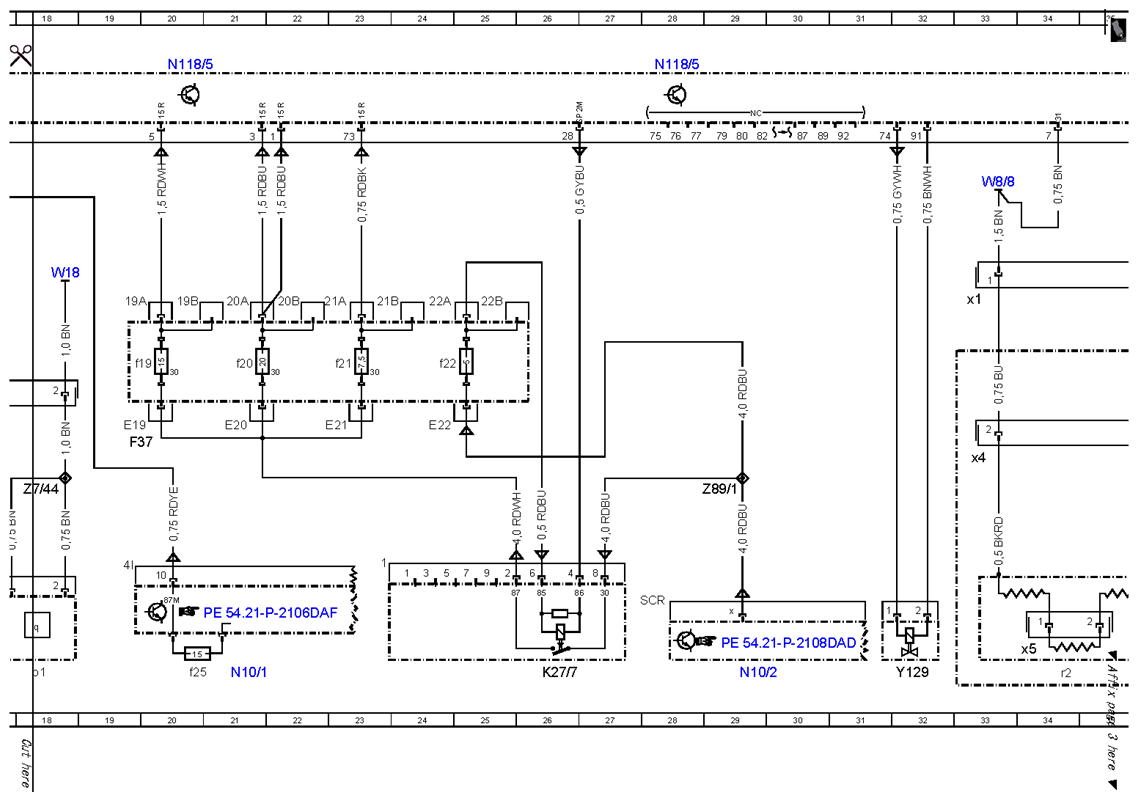

| K27/7 | AdBlue® supply relay | 26L |
| N10/1 | Front SAM control unit with fuse and relay module | 4L |
| N10/1 | Front SAM control unit with fuse and relay module | 21L |
| N10/1f25 | Fuse 25 | 20L |
| N10/1f6 | Fuse 6 | 4L |
| N10/2 | Rear SAM control unit with fuse and relay module | 29L |
| N118/5 | AdBlue® control unit | 12A |
| N118/5 | AdBlue® control unit | 20A |
| N118/5 | AdBlue® control unit | 28A |
| N118/5 | AdBlue® control unit | 36A |
| N118/5 | AdBlue® control unit | 44A |

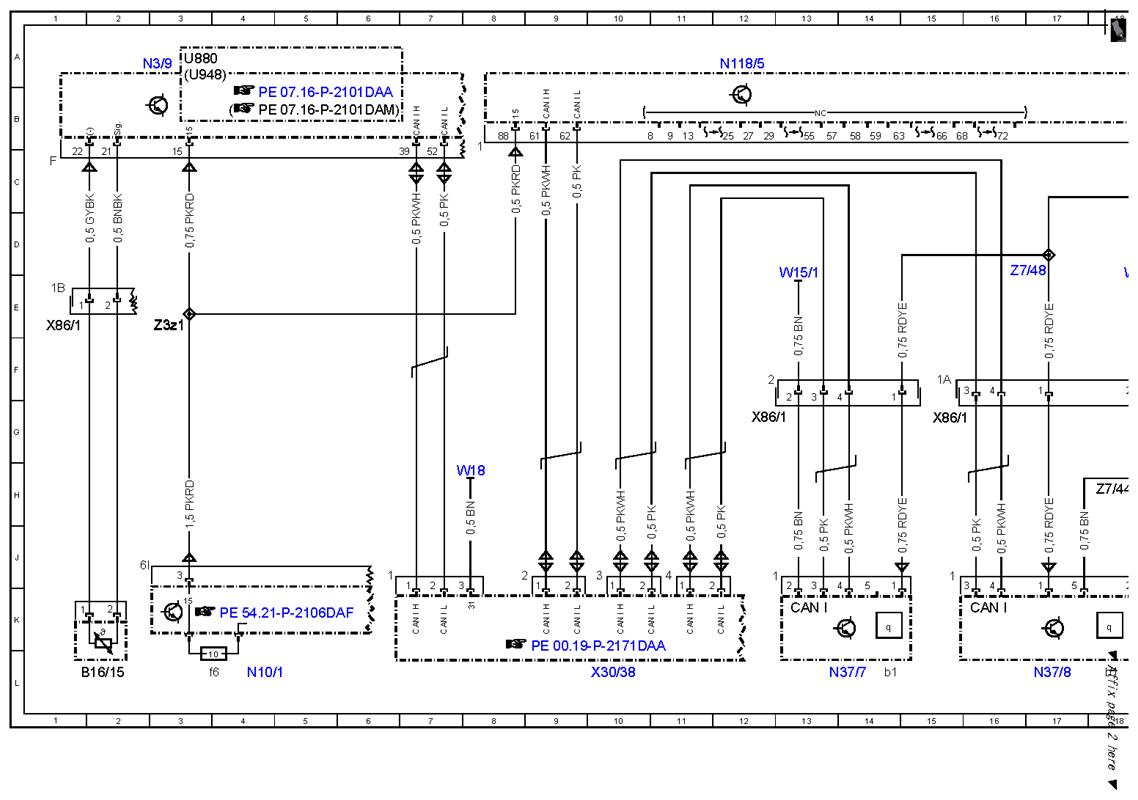

| N3/9 | CDI control unit | 3A |
| N37/7 | Nitrogen oxides control unit downstream of diesel particulate filter | 14L |
| N37/7b1 | NOx sensor downstream of diesel particulate filter | 14L |
| N37/8 | Nitrogen oxides control unit downstream of SCR catalytic converter | 17L |
| N37/8b1 | NOx sensor downstream of SCR catalytic converter | 18L |
| U880 | Valid for diesel engine 642 | 3A |
| U948 | Valid for diesel engine 651 | 3A |
| W15/1 | Right footwell ground point | 13E |
| W18 | Left front seat crossmember ground point | 8H |
| W18 | Left front seat crossmember ground point | 18E |
| W8/8 | Ground point (right rear end) | 33C |
| W8/8 | Ground point (right rear end) | 42C |
| W8/8 | Ground point (right rear end) | 41C |
| X30/38 | Potential distributor electrical connector (CAN I) | 10L |
| X86/1 | Nitrogen oxides control unit electrical connector | 15G |
| X86/1 | Nitrogen oxides control unit electrical connector | 12G |
| X86/1 | Nitrogen oxides control unit electrical connector | 1E |
| Y129 | AdBlue® metering valve | 32L |
| Z3z1 | Tml. 15 connector sleeve | 3E |
| Z7/44 | Sensor ground connector sleeve | 18H |
| Z7/48 | Circuit 87D2 connector sleeve | 17D |
| Z89/1 | Tml. 30 connector sleeve | 29H |
