Electrical function schematic for rpm control - PE07.10-P-2708-97DAF

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642.8 in MODEL 212 up to model year 2014

Code: Designation: Position:
1 Gear range, status 10F
10 Charge air temperature sensor, signal 6G
11 Rail pressure sensor, signal 5F
12 Fuel injectors, actuation 3F
13 Pressure regulator valve, actuation 4C
14 Accelerator pedal sensor, signal 7D
15 Clutch pedal switch, status 8D
2 Air conditioning, status 14B
2 Air conditioning, status 10E
3 Circuit 30, status 5E
4 Vehicle speed, signal 10G
5 Outside temperature, signal 10E
6 Coolant temperature sensor, signal 9H
7 Boost pressure sensor, signal 8H
8 Quantity control valve, actuation 6K
9 Crankshaft Hall sensor, signal 7H
B11/4 Coolant temperature sensor 9K
B17/8 Charge air temperature sensor 2K
B37 Accelerator pedal sensor 6A
B4/6 Rail pressure sensor 2H
B5/1 Boost pressure sensor 8K
B70 Crankshaft Hall sensor 4K
CAN B Interior CAN 15B
CAN C Drive train CAN 14F
CAN E Chassis CAN 12G
CAN E Chassis CAN 13D
G1 On-board electrical system battery 2D
N10/1 Front SAM control unit with fuse and relay module 13B
N22/7 Automatic air conditioning control and operating unit 18B
N3/9 CDI control unit 8E
N30/4 Electronic Stability Program control unit 13H
N30/7 Premium Electronic Stability Program control unit 13H
S40/3 Clutch pedal switch 8A
U24 Valid for manual transmission 7A
U909 Valid for DISTRONIC PLUS 12H
U999 Not valid with DISTRONIC PLUS 12H
Y3/8 Fully integrated transmission control unit 18F
Y74 Pressure regulator valve 4B
Y76/1 Cylinder 1 fuel injector 2E
Y76/2 Cylinder 2 fuel injector 2F
Y76/3 Cylinder 3 fuel injector 2F
Y76/4 Cylinder 4 fuel injector 2F
Y76/5 Cylinder 5 fuel injector 2F
Y76/6 Cylinder 6 fuel injector 2G
Y94 Quantity control valve 6K
Fig 1: RPM Control Electrical Function Diagram (1 Of 2)
G10054270Courtesy of MERCEDES-BENZ USA

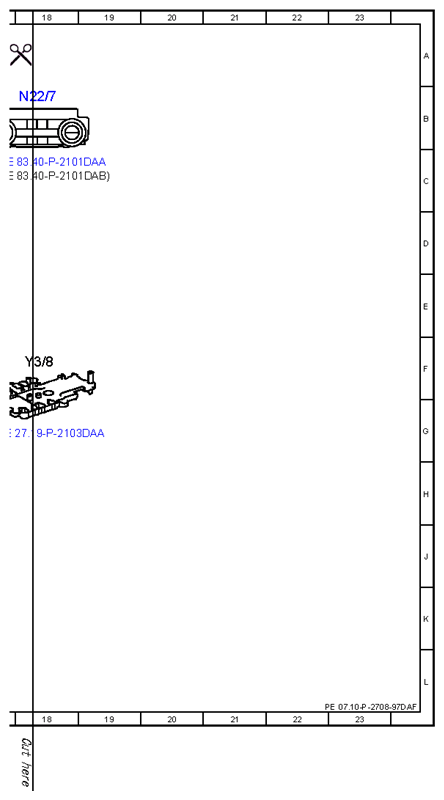

Fig 2: RPM Control Electrical Function Diagram (2 Of 2)
G10054271Courtesy of MERCEDES-BENZ USA
