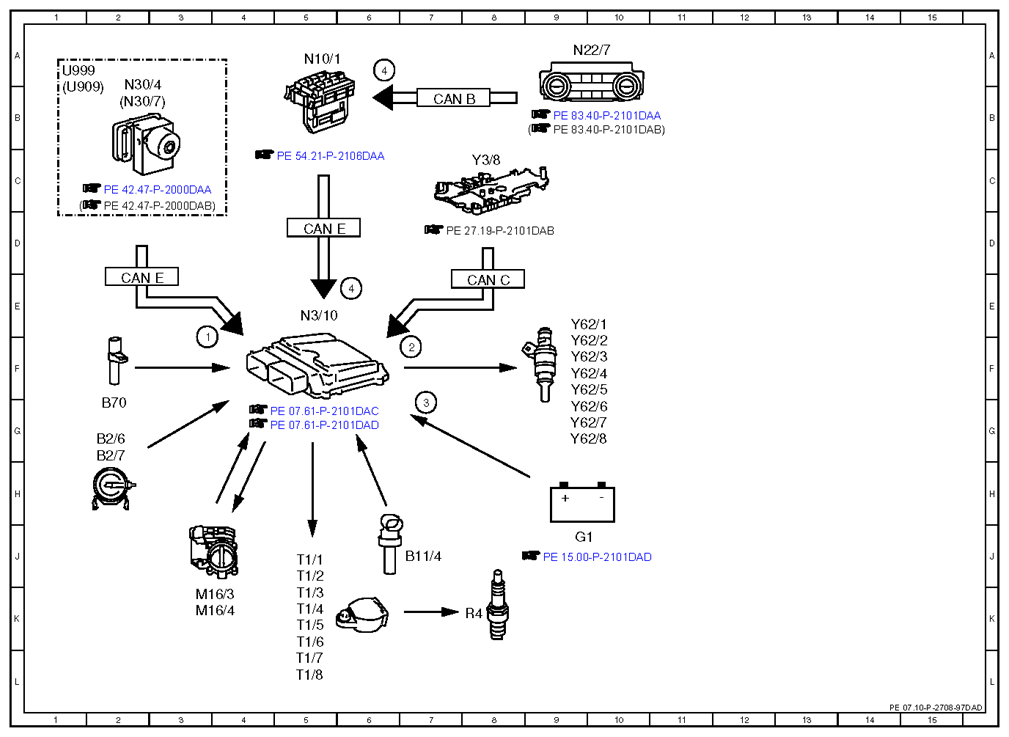

Electrical function schematic for rpm control - PE07.10-P-2708-97DAD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 156 in MODEL 212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle speed, signal | 3F |
| 2 | Gear range, status | 7F |
| 3 | Circuit 30, status | 7G |
| 4 | Air conditioning, status | 6E |
| 4 | Air conditioning, status | 6A |
| B11/4 | Coolant temperature sensor | 7J |
| B2/6 | Left hot film MAF sensor | 2G |
| B2/7 | Right hot film MAF sensor | 2G |
| B70 | Crankshaft Hall sensor | 2G |
| CAN B | Interior CAN | 7B |
| CAN C | Drive train CAN | 8E |
| CAN E | Chassis CAN | 6D |
| CAN E | Chassis CAN | 3D |
| G1 | On-board electrical system battery | 9J |
| M16/3 | Front throttle valve actuator | 3K |
| M16/4 | Rear throttle valve actuator | 3K |
| N10/1 | Front SAM control unit with fuse and relay module | 5A |
| N22/7 | Automatic air conditioning control and operating unit | 9A |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N30/4 | Electronic Stability Program control unit | 2B |
| N30/7 | Premium Electronic Stability Program control unit | 2B |
| R4 | Spark plugs | 8K |
| T1/1 | Cylinder 1 ignition coil | 5J |
| T1/2 | Cylinder 2 ignition coil | 5J |
| T1/3 | Cylinder 3 ignition coil | 5K |
| T1/4 | Cylinder 4 ignition coil | 5K |
| T1/5 | Cylinder 5 ignition coil | 5K |
| T1/6 | Cylinder 6 ignition coil | 5K |
| T1/7 | Cylinder 7 ignition coil | 5L |
| T1/8 | Cylinder 8 ignition coil | 5L |
| U909 | Valid for DISTRONIC PLUS | 1B |
| U999 | Not valid with DISTRONIC PLUS | 1A |
| Y3/8 | Fully integrated transmission control unit | 8C |
| Y62/1 | Cylinder 1 injection valve | 9E |
| Y62/2 | Cylinder 2 injection valve | 9F |
| Y62/3 | Cylinder 3 injection valve | 9F |
| Y62/4 | Cylinder 4 injection valve | 9F |
| Y62/5 | Cylinder 5 injection valve | 9F |
| Y62/6 | Cylinder 6 injection valve | 9G |
| Y62/7 | Cylinder 7 injection valve | 9G |
| Y62/8 | Cylinder 8 injection valve | 9G |
