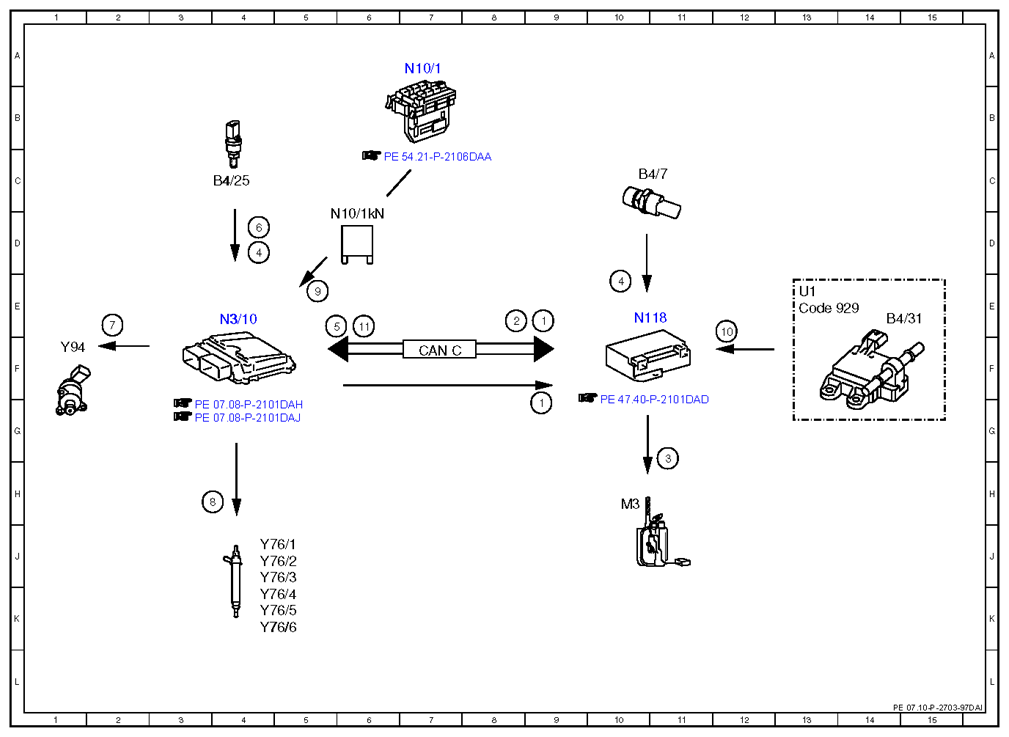

Electrical function schematic for fuel supply - PE07.10-P-2703-97DAI
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINES 276 in MODEL 212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel pump, request ON | 9E |
| 1 | Fuel pump, request ON | 9G |
| 10 | Fuel quality sensor, signal | 12E |
| 11 | Ethanol content, signal | 6E |
| 2 | Fuel pump, specified pressure request | 8E |
| 3 | Fuel pump, actuation | 11H |
| 4 | Fuel pressure, signal | 4D |
| 4 | Fuel pressure, signal | 10E |
| 5 | Fuel pressure, status | 5E |
| 6 | Fuel temperature, signal | 4D |
| 7 | Quantity control valve, actuation | 2E |
| 8 | Fuel injectors, actuation | 3H |
| 9 | Circuit 87, status | 5E |
| B4/25 | Fuel tank pressure and temperature sensor | 4C |
| B4/31 | Fuel quality sensor | 14E |
| B4/7 | Fuel pressure sensor | 10C |
| CAN C | Drive train CAN | 7F |
| Code 929 | Engine for ethanol fuel | 13E |
| M3 | Fuel pump (FP) | 10H |
| N10/1 | Front SAM control unit with fuse and relay module | 7A |
| N10/1kN | Engine circuit 87 relay | 6D |
| N118 | Fuel pump control unit | 10E |
| N3/10 | ME-SFI [ME] control unit | 4E |
| U1 | Valid for USA | 13E |
| Y76/1 | Cylinder 1 fuel injector | 4J |
| Y76/2 | Cylinder 2 fuel injector | 4J |
| Y76/3 | Cylinder 3 fuel injector | 4J |
| Y76/4 | Cylinder 4 fuel injector | 4K |
| Y76/5 | Cylinder 5 fuel injector | 4K |
| Y76/6 | Cylinder 6 fuel injector | 4K |
| Y94 | Quantity control valve | 1F |
