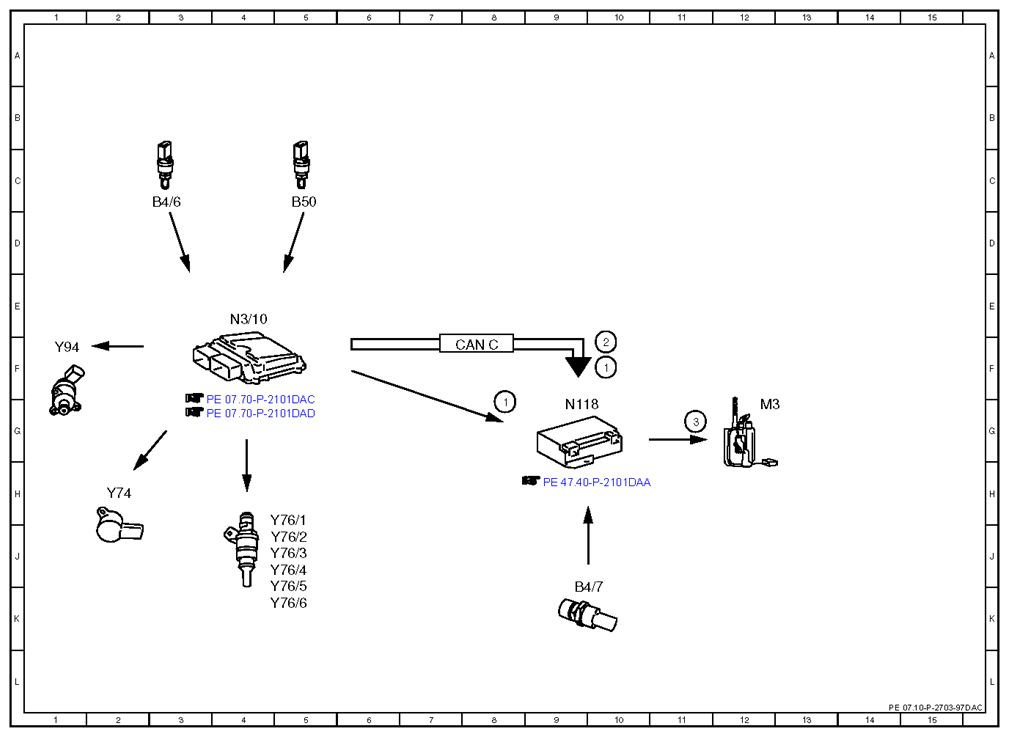

Electrical function schematic for fuel supply - PE07.10-P-2703-97DAC
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 272.98 in MODEL 212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel pump, request ON | 8G |
| 1 | Fuel pump, request ON | 10F |
| 2 | Fuel pump, specified pressure request | 10F |
| 3 | Fuel pump, actuation | 11G |
| B4/6 | Rail pressure sensor | 3C |
| B4/7 | Fuel pressure sensor | 9K |
| B50 | Fuel temperature sensor | 5C |
| CAN C | Drive train CAN | 8F |
| M3 | Fuel pump (FP) | 12G |
| N118 | Fuel pump control unit | 9G |
| N3/10 | ME-SFI [ME] control unit | 4E |
| Y74 | Pressure regulator valve | 2H |
| Y76/1 | Cylinder 1 fuel injector | 4J |
| Y76/2 | Cylinder 2 fuel injector | 4J |
| Y76/3 | Cylinder 3 fuel injector | 4J |
| Y76/4 | Cylinder 4 fuel injector | 4J |
| Y76/5 | Cylinder 5 fuel injector | 4K |
| Y76/6 | Cylinder 6 fuel injector | 4K |
| Y94 | Quantity control valve | 1F |
