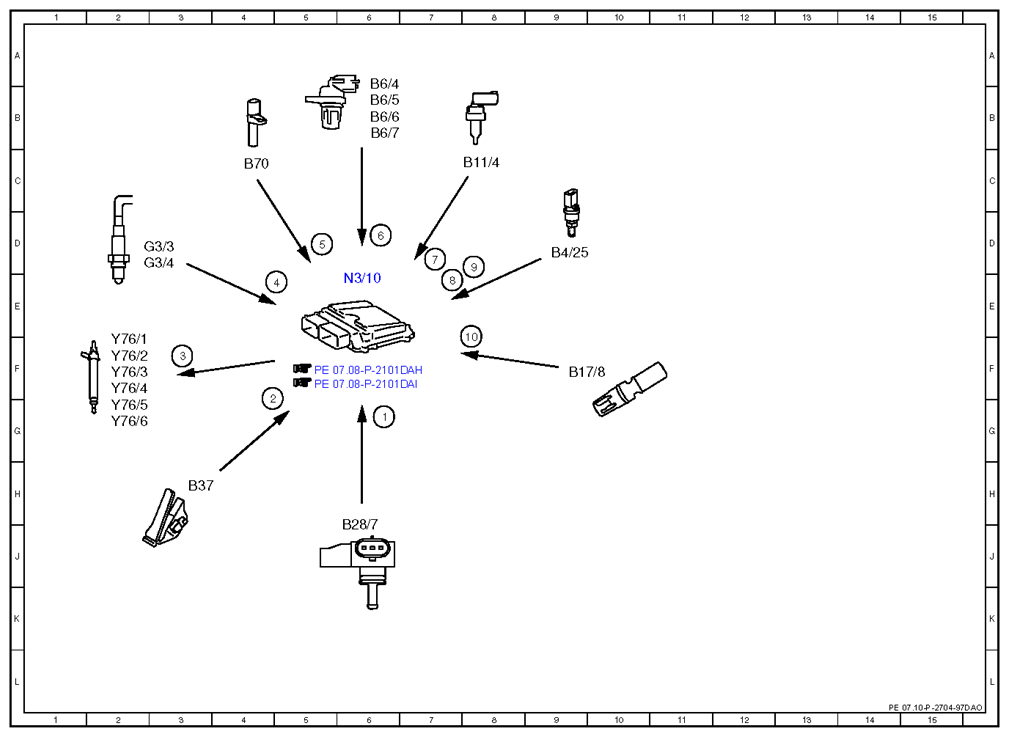

Electrical function diagram for injection control - PE07.10-P-2704-97DAO
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 276.8 in MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine load, signal | 6G |
| 10 | Charge air temperature sensor, signal | 8F |
| 2 | Accelerator pedal sensor, signal | 4G |
| 3 | Fuel injectors, actuation | 3F |
| 4 | Oxygen sensor, signal | 5E |
| 5 | Engine speed, signal | 5D |
| 6 | Camshaft Hall sensor, signal | 6D |
| 7 | Coolant temperature sensor, signal | 7D |
| 8 | Fuel pressure, signal | 7E |
| 9 | Fuel temperature, signal | 8D |
| B11/4 | Coolant temperature sensor | 8C |
| B17/8 | Charge air temperature sensor | 9F |
| B28/7 | Pressure sensor downstream of throttle valve | 6J |
| B37 | Accelerator pedal sensor | 3H |
| B4/25 | Fuel tank pressure and temperature sensor | 9D |
| B6/4 | Left intake camshaft Hall sensor | 6B |
| B6/5 | Right intake camshaft Hall sensor | 6B |
| B6/6 | Left exhaust camshaft Hall sensor | 6B |
| B6/7 | Right exhaust camshaft Hall sensor | 6B |
| B70 | Crankshaft Hall sensor | 4C |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 2D |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 2D |
| N3/10 | ME-SFI [ME] control unit | 6E |
| Y76/1 | Cylinder 1 fuel injector | 2F |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2G |
| Y76/6 | Cylinder 6 fuel injector | 2G |
