Electrical function diagram for ignition OFF - PE07.10-P-2702-97DAM

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642.8 in MODEL 212 as of model year 2014

Code: Designation: Position:
1 Circuit 15, status OFF 7D
1 Circuit 15, status OFF 17D
10 Exhaust temperature, signal 4E
11 Fuel pump, actuation 4K
12 Circuit 15 relay, actuation OFF 14D
13 Relay / circuit 87 internal combustion engine actuation Off 17G
14 AdBlue® metering valve, actuation 9K
15 AdBlue® delivery pump, actuation 11K
16 AdBlue® switchover valve, actuation 11J
17 Circuit 15 relay, actuation OFF 8E
18 Circuit 87, status 8F
2 Circuit 31, status 4F
2 Circuit 31, status 9B
3 Pressure regulator valve, actuation 6C
4 Fuel injectors, actuation 3E
5 Quantity control valve, actuation 4C
6 Circuit 30, status 6D
7 Relay / circuit 87 internal combustion engine actuation Off 13G
8 Fuel pump, request OFF 6J
8 Fuel pump, request OFF 7J
9 Circuit 87, status 10H
A103/2 AdBlue® delivery module 14K
A103/2m1 AdBlue® delivery pump 12K
A103/2y1 AdBlue® switchover valve 12K
B16/15 Temperature sensor upstream of SCR catalytic converter 2B
CAN B Interior CAN 17C
CAN C Drive train CAN 6H
CAN E1 Chassis CAN 1 13B
CAN I Drive train sensor CAN 9G
G1 On-board electrical system battery 8C
M3 Fuel pump (FP) 3K
N10/1 Front SAM control unit with fuse and relay module 17E
N10/1kJ Circuit 15 relay 13D
N10/1kN Engine circuit 87 relay 13G
N118 Fuel pump control unit 6K
N118/5 AdBlue® control unit 10J
N3/9 CDI control unit 6E
N73 Electronic ignition switch control unit 17A
U244 Valid for BlueTEC 7J
U244 Valid for BlueTEC 2B
W10 Right front battery ground point 8A
W3/1 Ground point (right front wheel well) 3F
Y129 AdBlue® metering valve 8K
Y74 Pressure regulator valve 5C
Y76/1 Cylinder 1 fuel injector 2E
Y76/2 Cylinder 2 fuel injector 2E
Y76/3 Cylinder 3 fuel injector 2E
Y76/4 Cylinder 4 fuel injector 2E
Y76/5 Cylinder 5 fuel injector 2F
Y76/6 Cylinder 6 fuel injector 2F
Y94 Quantity control valve 4C

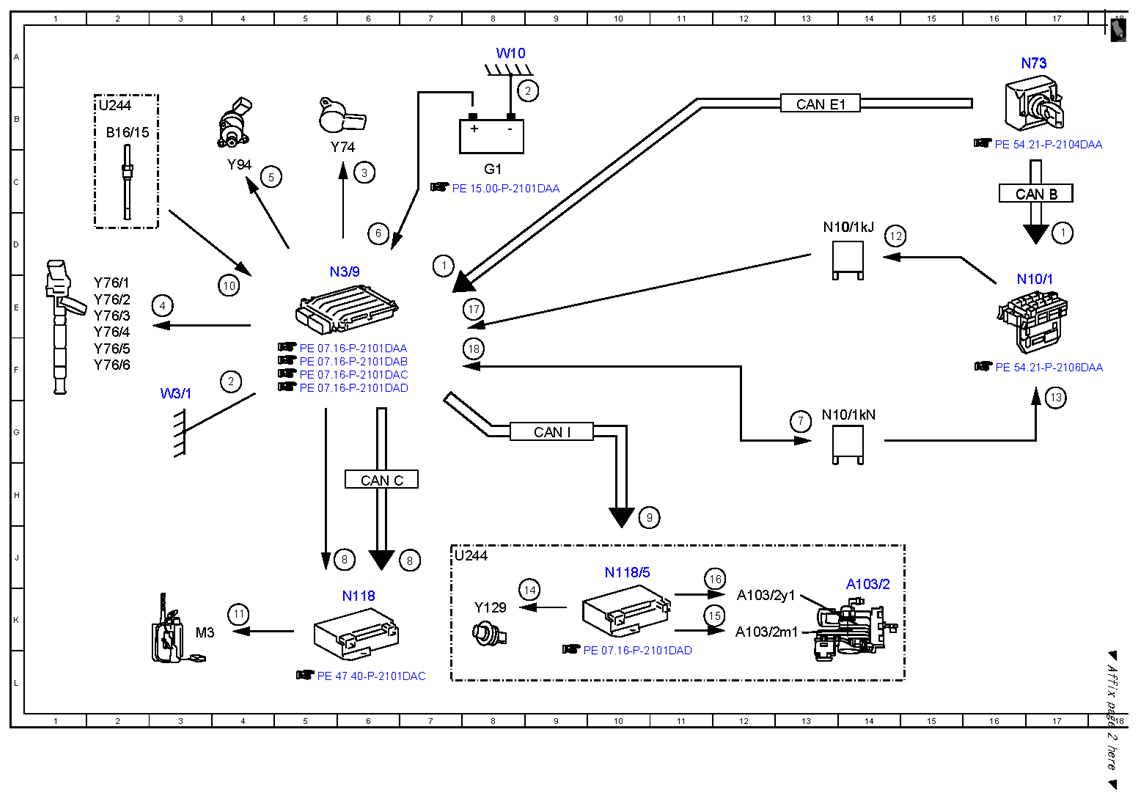

Fig 1: Ignition Off Electrical Function Diagram (1 Of 2)
G10054252Courtesy of MERCEDES-BENZ USA
Fig 2: Ignition Off Electrical Function Diagram (2 Of 2)
G10054253Courtesy of MERCEDES-BENZ USA
