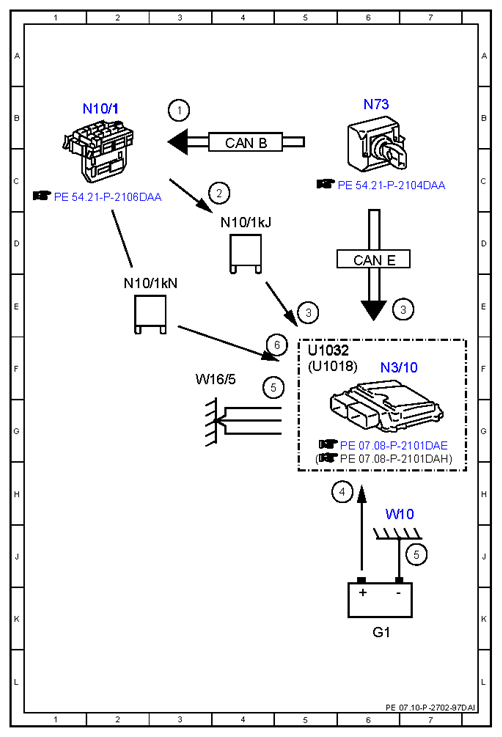

Electrical function diagram for ignition OFF - PE07.10-P-2702-97DAI
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 157.9, 276.9, 278.9 in MODEL 212 (except 212.095) up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request OFF | 3B |
| 2 | Circuit 15 relay, actuation OFF | 4C |
| 3 | Circuit 15, status OFF | 5E |
| 3 | Circuit 15, status OFF | 7E |
| 4 | Circuit 30, status | 6H |
| 5 | Circuit 31, status | 7J |
| 5 | Circuit 31, status | 4F |
| 6 | Circuit 87, status | 5F |
| CAN B | Interior CAN | 4B |
| CAN E | Chassis CAN | 6D |
| G1 | On-board electrical system battery | 6K |
| N10/1 | Front SAM control unit with fuse and relay module | 2B |
| N10/1kJ | Circuit 15 relay | 4D |
| N10/1kN | Engine circuit 87 relay | 2E |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N73 | Electronic ignition switch control unit | 6B |
| U1018 | Valid for gasoline engine 276 | 5F |
| U1032 | Valid for engine 278 and 157 | 5F |
| W10 | Right front battery ground point | 6H |
| W16/5 | Left major assembly compartment electronics ground point | 3F |
