Electrical function diagram for ignition OFF - PE07.10-P-2702-97DAF

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642.8 in MODEL 212 up to model year 2014

Code: Designation: Position:
1 Circuit 15, status OFF 14G
1 Circuit 15, status OFF 10H
1 Circuit 15, status OFF 8E
10 Exhaust temperature, signal 5D
2 Circuit 31, status 5F
2 Circuit 31, status 10B
3 Pressure regulator valve, actuation 7C
4 Fuel injectors, actuation 3E
5 Quantity control valve, actuation 5C
6 Circuit 30, status 7D
7 Fuel pump, request OFF 5H
7 Fuel pump, request OFF 7H
8 Fuel pump relay, actuation OFF 2H
9 Relay / circuit 87 internal combustion engine actuation Off 10D
A8/1 Transmitter key 14J
B16/15 Temperature sensor upstream of SCR catalytic converter 2B
CAN C Drive train CAN 7H
CAN E Chassis CAN 13G
CAN I Drive train sensor CAN 9H
G1 On-board electrical system battery 10C
M3 Fuel pump (FP) 4K
N10/1 Front SAM control unit with fuse and relay module 13E
N10/1kJ Circuit 15 relay 11F
N10/1kN Engine circuit 87 relay 11D
N10/2kD Fuel pump relay 1K
N118 Fuel pump control unit 6J
N118/5 AdBlue® control unit 9K
N3/9 CDI control unit 6E
N73 Electronic ignition switch control unit 13H
U244 Valid for BlueTEC 8J
U244 Valid for BlueTEC 1A
W10 Right front battery ground point 10A
W16/5 Left major assembly compartment electronics ground point 3F
Y129 AdBlue® metering valve 11J
Y74 Pressure regulator valve 6B
Y76/1 Cylinder 1 fuel injector 2E
Y76/2 Cylinder 2 fuel injector 2E
Y76/3 Cylinder 3 fuel injector 2E
Y76/4 Cylinder 4 fuel injector 2F
Y76/5 Cylinder 5 fuel injector 2F
Y76/6 Cylinder 6 fuel injector 2F
Y94 Quantity control valve 4B

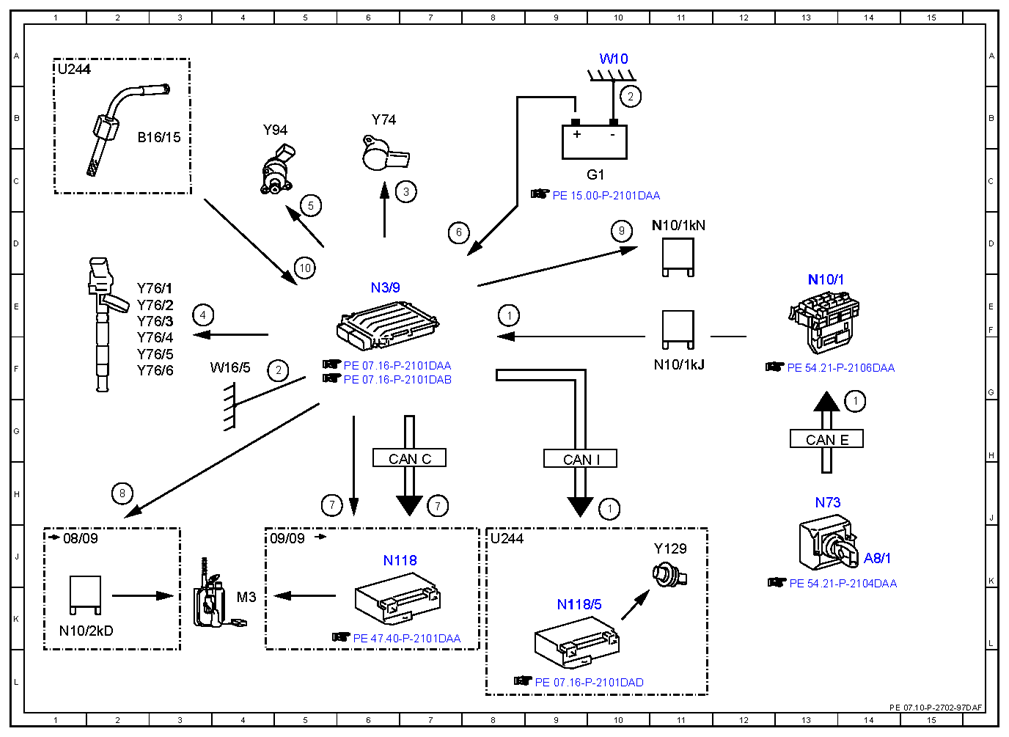

Fig 1: Ignition Off Electrical Function Diagram
G10054250Courtesy of MERCEDES-BENZ USA
