Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97DAQ

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 651 in MODEL 212 (except 212.098/298) Control unit N3/9, vehicle plug, Delphi

Code: Designation: Position:
A0 Color code key 88L
B16/15 Temperature sensor upstream of SCR catalytic converter 69L
B19/7 Temperature sensor upstream of catalytic converter 67L
B19/9 Temperature sensor upstream of diesel particulate filter 71L
B28/8 Differential pressure sensor (DPF) 73L
B37 Accelerator pedal sensor 62L
B79/2 Transmission neutral position position sensor 77L
CAN C Drive train CAN 6K
CAN E Chassis CAN 13K
CAN E1 Chassis CAN 1 13K
CAN I Drive train sensor CAN 9K
Code 474 Diesel particulate filter 70F
Code 4U7 Start/stop voltage dip protection 53F
Code B03 ECO start/stop function 75F
Code B03 ECO start/stop function 53G
Code ME04 Hybrid drive 20 KW VARIANT 53G
Code U42 BlueTEC diesel exhaust treatment 65F
Code U77 BLUETEC (SCR) diesel exhaust treatment 65F
F32 Front electrical prefuse box 56L
F32f151 Prefuse 151 54K
F32f154 Prefuse 154 54K
G3/2 Oxygen sensor upstream of catalytic converter 18L
G3/2x1 Electrical connector for oxygen sensor upstream of catalytic converter 16J
M1 Starter 47L
M4/7 Combustion engine and air conditioning with integrated control fan motor 59L
N10/1 Front SAM control unit with fuse and relay module 21L
N10/1 Front SAM control unit with fuse and relay module 27L
N10/1 Front SAM control unit with fuse and relay module 33L
N10/1 Front SAM control unit with fuse and relay module 38L
N10/1f22 Fuse 22 24L
N10/1f22 Fuse 22 36L
N10/1f23 Fuse 23 26L
N10/1f23 Fuse 23 35L
N10/1f24 Fuse 24 37L
N10/1f27 Fuse 27 23L
N10/1f6 Fuse 6 20L
N10/1f7 Fuse 7 34L
N118 Fuel pump control unit 3L
N2/10 Supplemental restraint system control unit 51L
N3/9 CDI control unit 4A
N3/9 CDI control unit 19A
N3/9 CDI control unit 28A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 52A
N3/9 CDI control unit 60A
N3/9 CDI control unit 77A
N3/9 CDI control unit 68A
N3/9 CDI control unit 83A
S40/3 C lutch pedal switch 64L
S40/5 Start enable clutch pedal switch 80L
U12 Valid for left-hand drive vehicles 63G
U12 Valid for left-hand drive vehicles 79G
U13 Valid for right-hand drive vehicles 63H
U13 Valid for right-hand drive vehicles 79H
U24 Valid for manual transmission 63F
U24 Valid for manual transmission 75F
U240 Valid for all except ECO start/stop function 53F
U62 Valid for 4MATIC 81F
U960 Valid for radiator shutters 39G
W15/1 Right footwell ground point 64H
W15/1 Right footwell ground point 80H
W15/2 Left footwell ground point 64H
W15/2 Left footwell ground point 80G
W16/6 Right major assembly compartment ground point 16E
W9 Left front ground point (at lamp unit) 59H
X220 New Manual Transmission zero position sensor electrical connector 76H
X25/2 Engine compartment/interior electrical connector 27G
X25/2 Engine compartment/interior electrical connector 60E
X26 Interior and engine wiring harness electrical connector 42H
X26 Interior and engine wiring harness electrical connector 71H
X30/21 Drive train CAN voltage distributor electrical connector 6L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 13L
X30/38 Potential distributor electrical connector (CAN I) 9L
Y123 Left switchable engine mount 83L
Y123/1 Right switchable engine mount 85L
Y84 Radiator shutters actuator 40L
Z3z1 Tml. 15 connector sleeve 19E
Z51/19 Engine management crash signal connector sleeve 51E
Z57/17 Engine mount connector sleeve in engine compartment 84G
Z6/8 Sensor ground connector sleeve 73E
Z6/8z1 Sensor ground line connector sleeve 68E
Z7/35 Circuit 87 M1e connector sleeve 25E
Z7/36 Circuit 87 M2e connector sleeve 74E
Z7/36z1 Circuit 87 M2e connector sleeve 82G
Z7/36z1 Circuit 87 M2e connector sleeve 40G

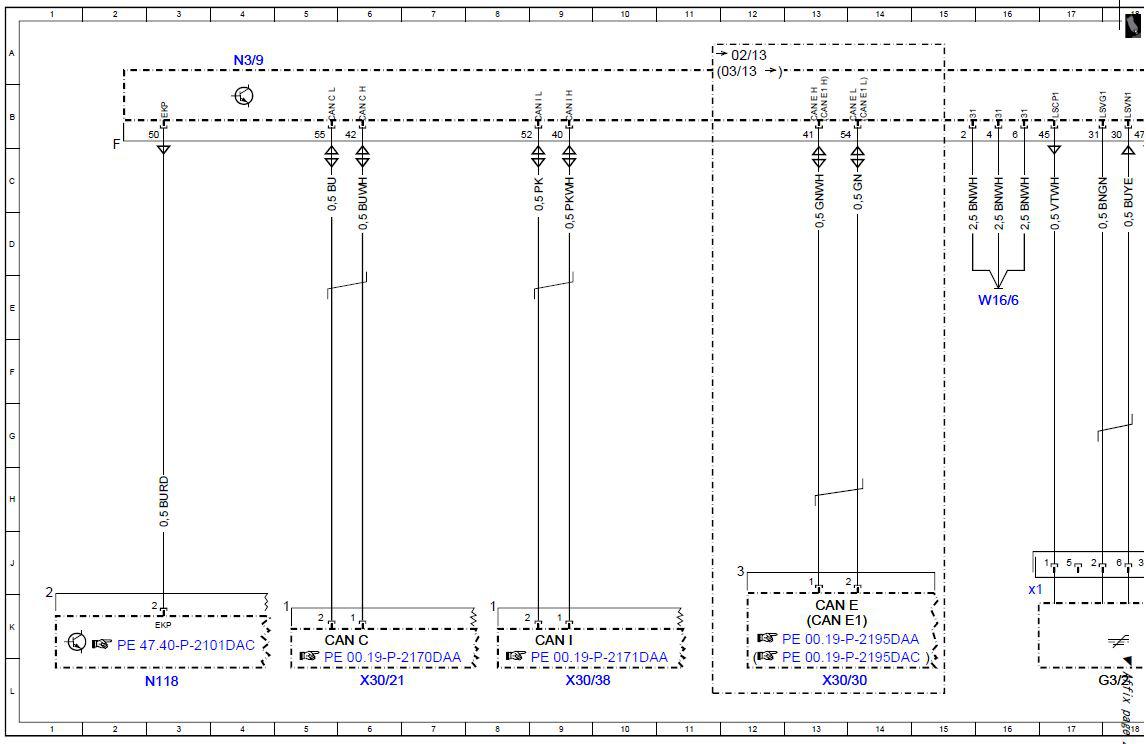

Fig 1: Common Rail Diesel Injection (CDI) Control Unit Circuit Diagram (1 Of 6)
G00565318Courtesy of MERCEDES-BENZ USA

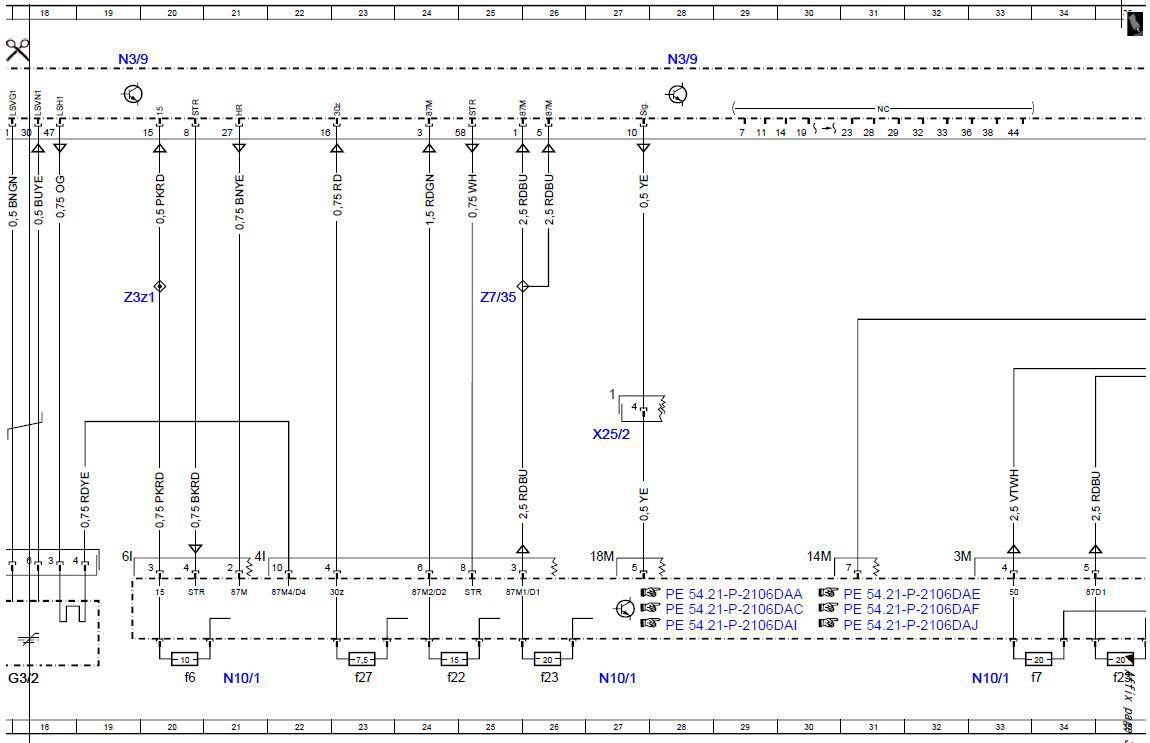

Fig 2: Common Rail Diesel Injection (CDI) Control Unit Circuit Diagram (2 Of 6)
G00565319Courtesy of MERCEDES-BENZ USA

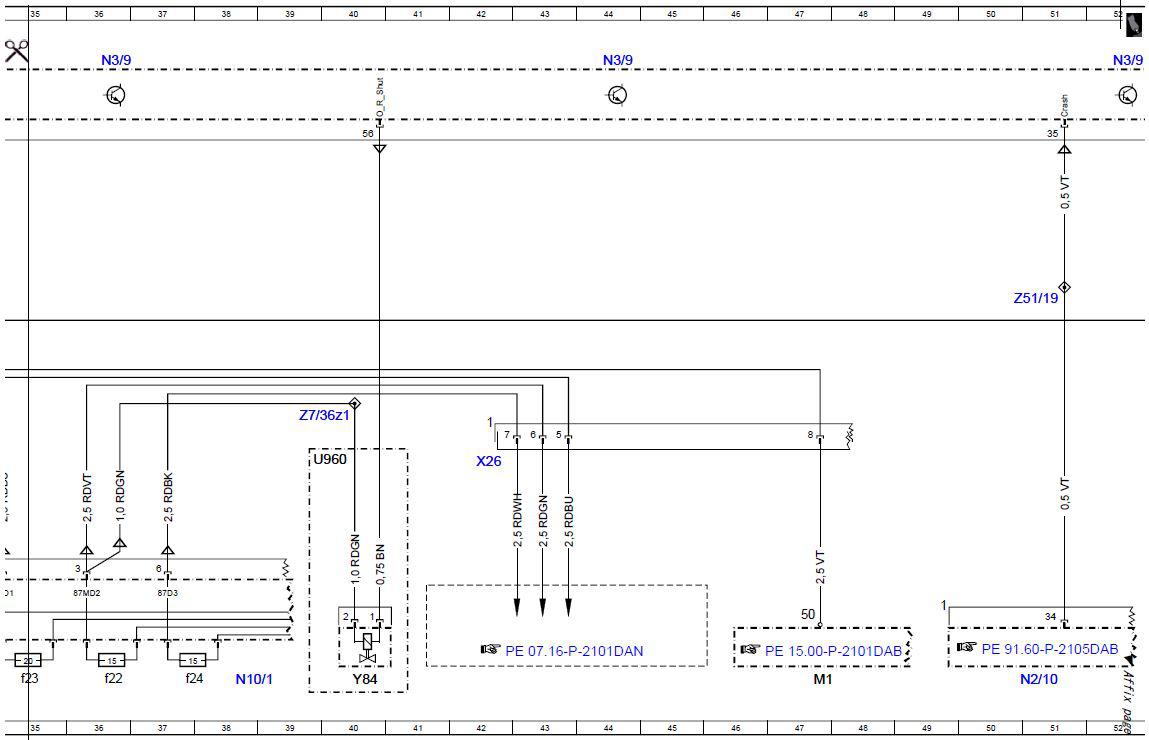

Fig 3: Common Rail Diesel Injection (CDI) Control Unit Circuit Diagram (3 Of 6)
G00565320Courtesy of MERCEDES-BENZ USA

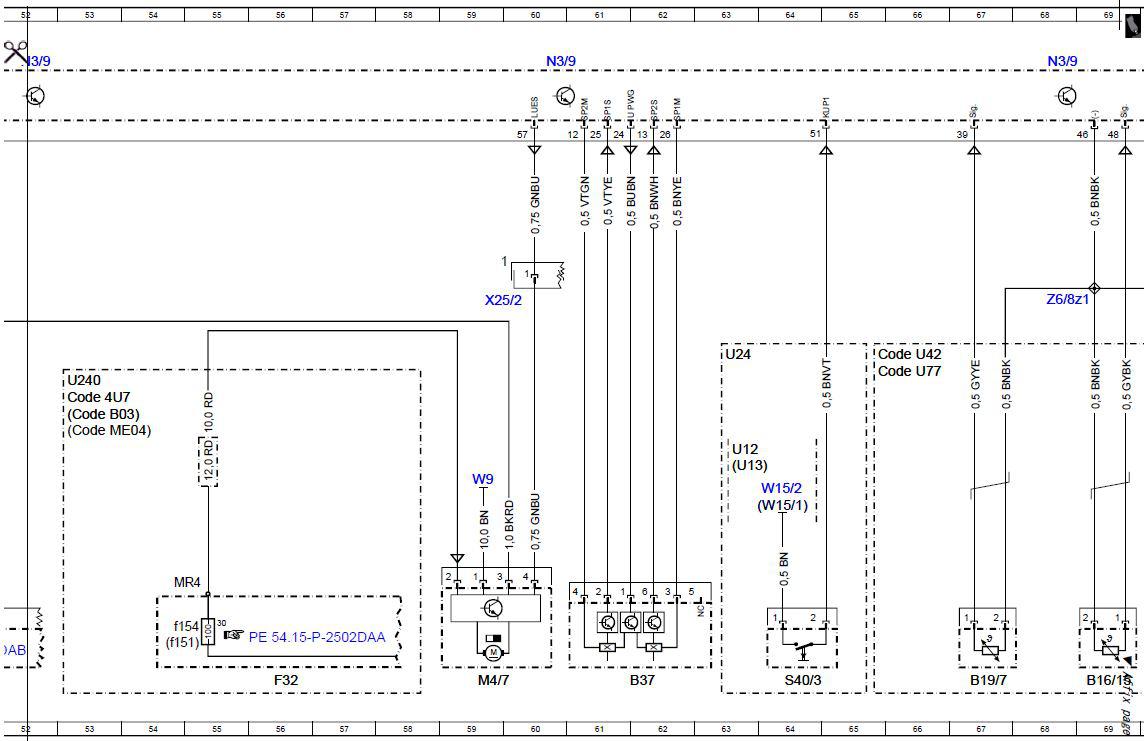

Fig 4: Common Rail Diesel Injection (CDI) Control Unit Circuit Diagram (4 Of 6)
G00565321Courtesy of MERCEDES-BENZ USA

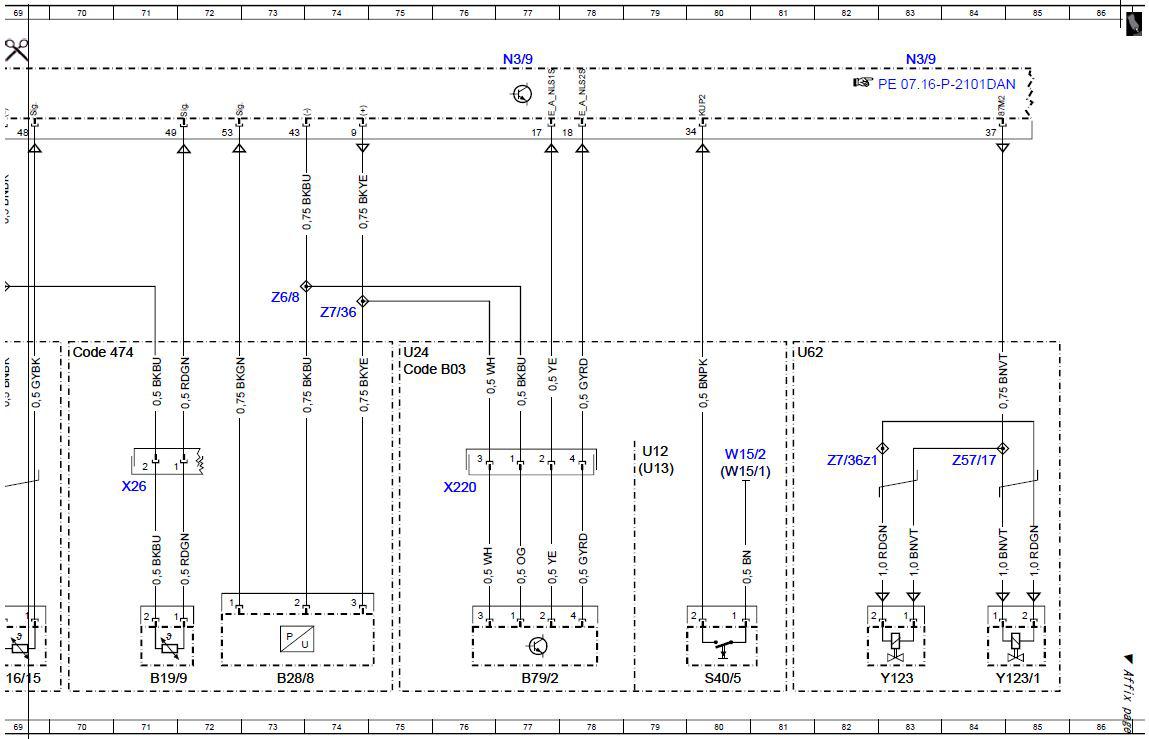

Fig 5: Common Rail Diesel Injection (CDI) Control Unit Circuit Diagram (5 Of 6)
G00565322Courtesy of MERCEDES-BENZ USA

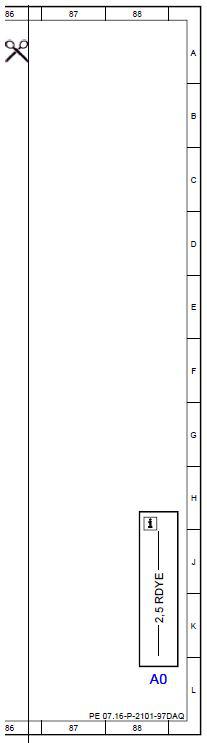

Fig 6: Common Rail Diesel Injection (CDI) Control Unit Circuit Diagram (6 Of 6)
G00565323Courtesy of MERCEDES-BENZ USA
