Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97DAO

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642 in MODEL 212 with CODE U42 (BlueTEC diesel exhaust treatment (SCR)) Control unit N3/9, engine connector

Code: Designation: Position:
A0 Color code key 96L
B1 Oil temperature sensor 19L
B11/4 Coolant temperature sensor 21L
B17/8 Charge air temperature sensor 23L
B19/11 Temperature sensor upstream of turbocharger 16L
B19/7 Temperature sensor upstream of catalytic converter 18L
B19/9 Temperature sensor upstream of diesel particulate filter 15L
B2/6 Left hot film MAF sensor 44L
B2/6b1 Left intake air temperature sensor 44L
B2/7 Right hot film MAF sensor 46L
B2/7b1 Right intake air temperature sensor 47L
B28/5 Pressure sensor downstream of air filter 30L
B28/8 Differential pressure sensor (DPF) 29L
B4/34 Cylinder 1 combustion chamber pressure sensor 69L
B4/35 Cylinder 2 combustion chamber pressure sensor 72L
B4/36 Cylinder 3 combustion chamber pressure sensor 75L
B4/37 Cylinder 4 combustion chamber pressure sensor 77L
B4/38 Cylinder 5 combustion chamber pressure sensor 79L
B4/39 Cylinder 6 combustion chamber pressure sensor 81L
B4/6 Rail pressure sensor 33L
B5/1 Boost pressure sensor 25L
B50 Fuel temperature sensor 22L
B6/1 Camshaft Hall sensor 35L
B60 Exhaust pressure sensor 27L
B70 Crankshaft Hall sensor 37L
G3/2 Oxygen sensor upstream of catalytic converter 58L
G3/2x1 Electrical connector for oxygen sensor upstream of catalytic converter 57J
M16/6 Throttle valve actuator 39L
M16/6m1 Actuator motor 38L
M16/6r1 Actual value potentiometer 1 40L
M55 Intake port shutoff actuator motor 52L
N3/9 CDI control unit 4A
N3/9 CDI control unit 12A
N3/9 CDI control unit 20A
N3/9 CDI control unit 28A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 52A
N3/9 CDI control unit 60A
N3/9 CDI control unit 68A
N3/9 CDI control unit 78A
N3/9 CDI control unit 84A
R39/1 Vent line heater element 61L
S43 Oil level check switch 67L
U197 Valid for combustion chamber pressure sensors 68D
X26 Interior and engine wiring harness electrical connector 53H
Y133 Coolant pump switchover valve 63L
Y27/9 Exhaust gas recirculation actuator 41L
Y74 Pressure regulator valve 12L
Y76/1 Cylinder 1 fuel injector 2L
Y76/2 Cylinder 2 fuel injector 4L
Y76/3 Cylinder 3 fuel injector 5L
Y76/4 Cylinder 4 fuel injector 7L
Y76/5 Cylinder 5 fuel injector 8L
Y76/6 Cylinder 6 fuel injector 10L
Y77/1 Boost pressure positioner 50L
Y85 Exhaust gas recirculation cooler bypass switchover valve 60L
Y94 Quantity control valve 14L
Z300/11 Connector sleeve / sensors 20G
Z300/12 Connector sleeve / power supply / sensors 16G
Z300/13 Connector sleeve / sensors 46G
Z300/14 Connector sleeve / sensor 36G
Z300/15 Connector sleeve / sensor 26G
Z300/18 Connector sleeve (solder connector in harness) 32F
Z300/19 Connector sleeve / sensor 41E
Z300/20 Cable connector sleeve 24G
Z300/21 Connector sleeve / switch 28G
Z6 Circuit 31 connector sleeve 51G
Z6 Circuit 31 connector sleeve 55F
Z6/37z1 Voltage supply connector sleeve 73H
Z6/38 Sensor ground connector sleeve 75E
Z7/5z1 Circuit 87 connector sleeve 13G
Z7/5z1 Circuit 87 connector sleeve 53F
Z7/5z2 Circuit 87 connector sleeve 61F
Z7/5z3 Circuit 87 connector sleeve 48E
Z9 Connector sleeve 1 65G

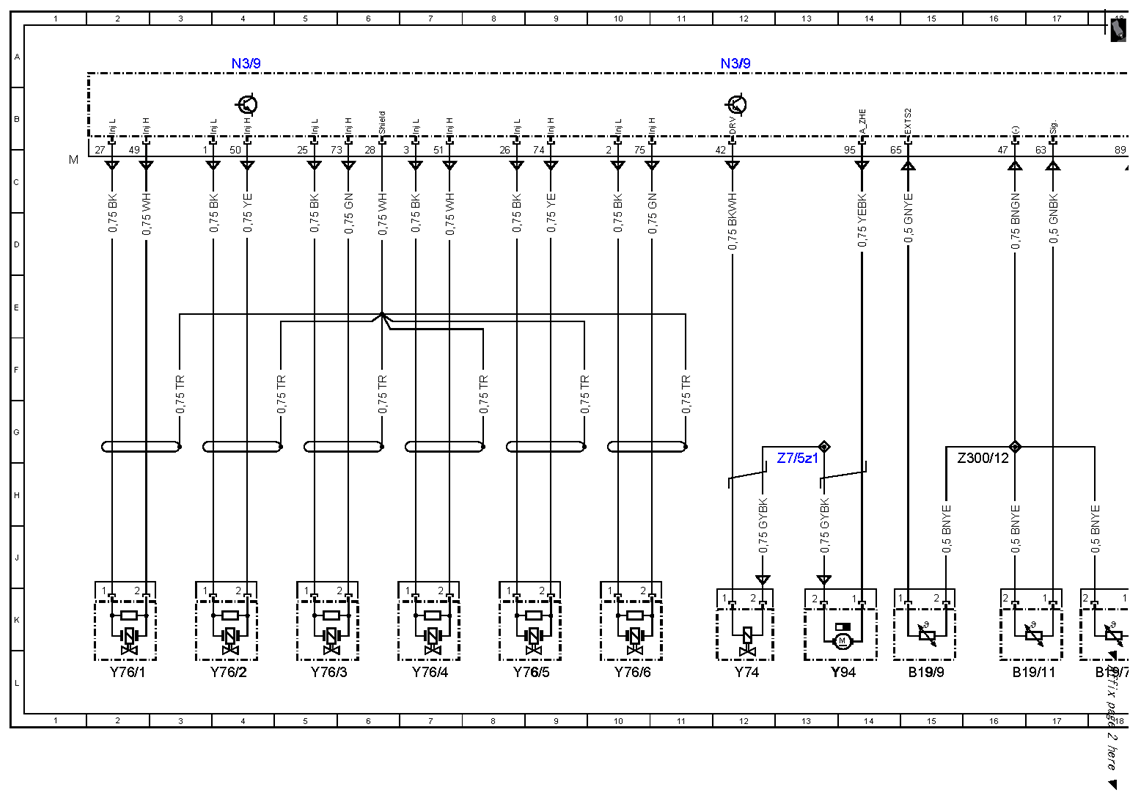

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (1 Of 6)
G10054381Courtesy of MERCEDES-BENZ USA

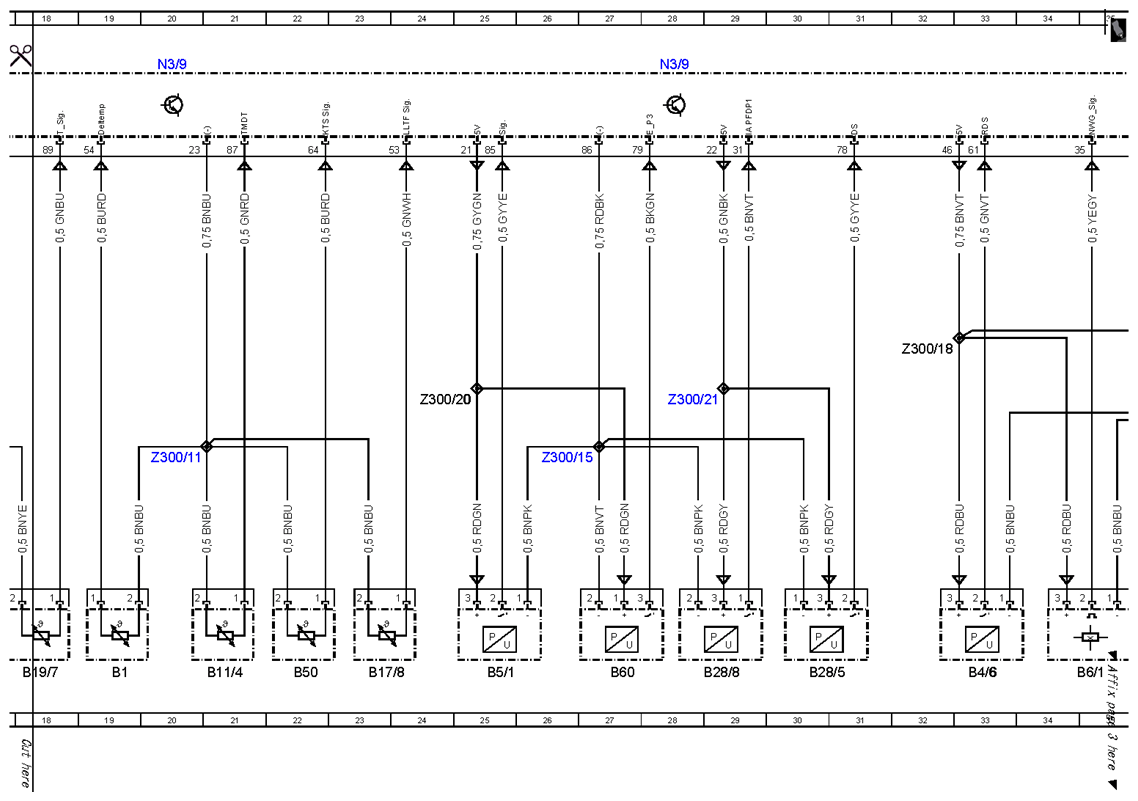

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (2 Of 6)
G10054382Courtesy of MERCEDES-BENZ USA

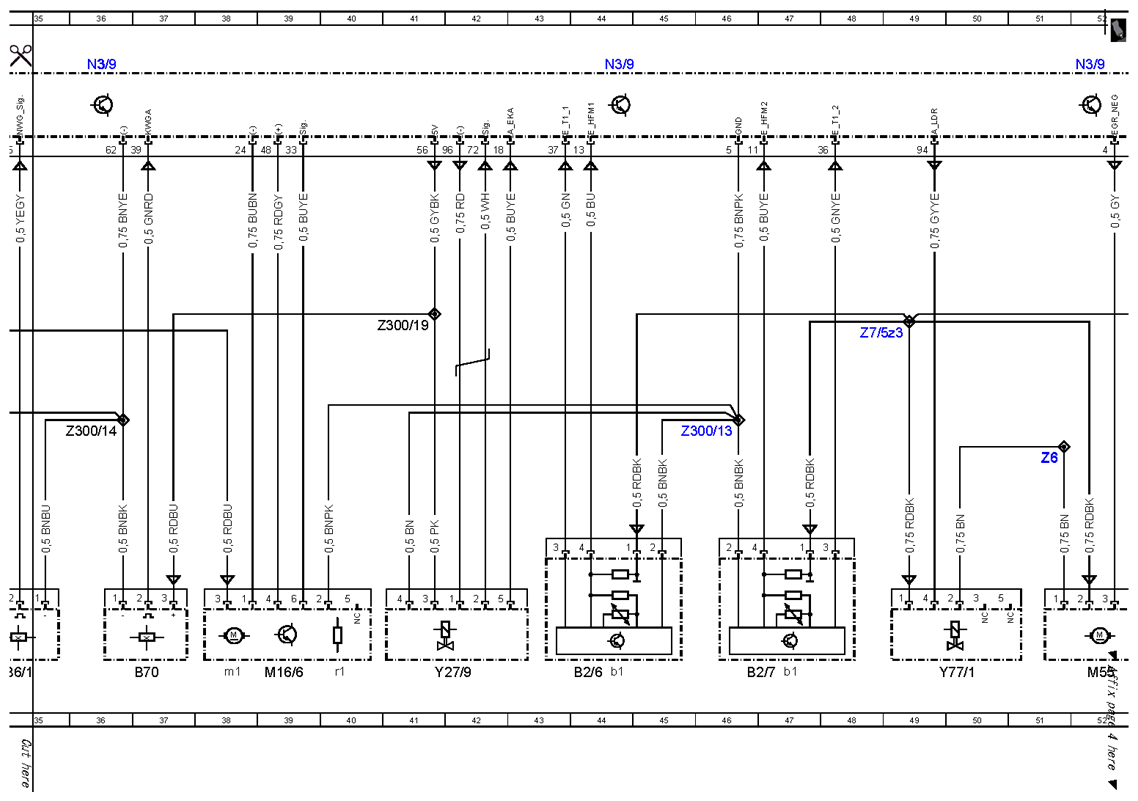

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (3 Of 6)
G10054383Courtesy of MERCEDES-BENZ USA

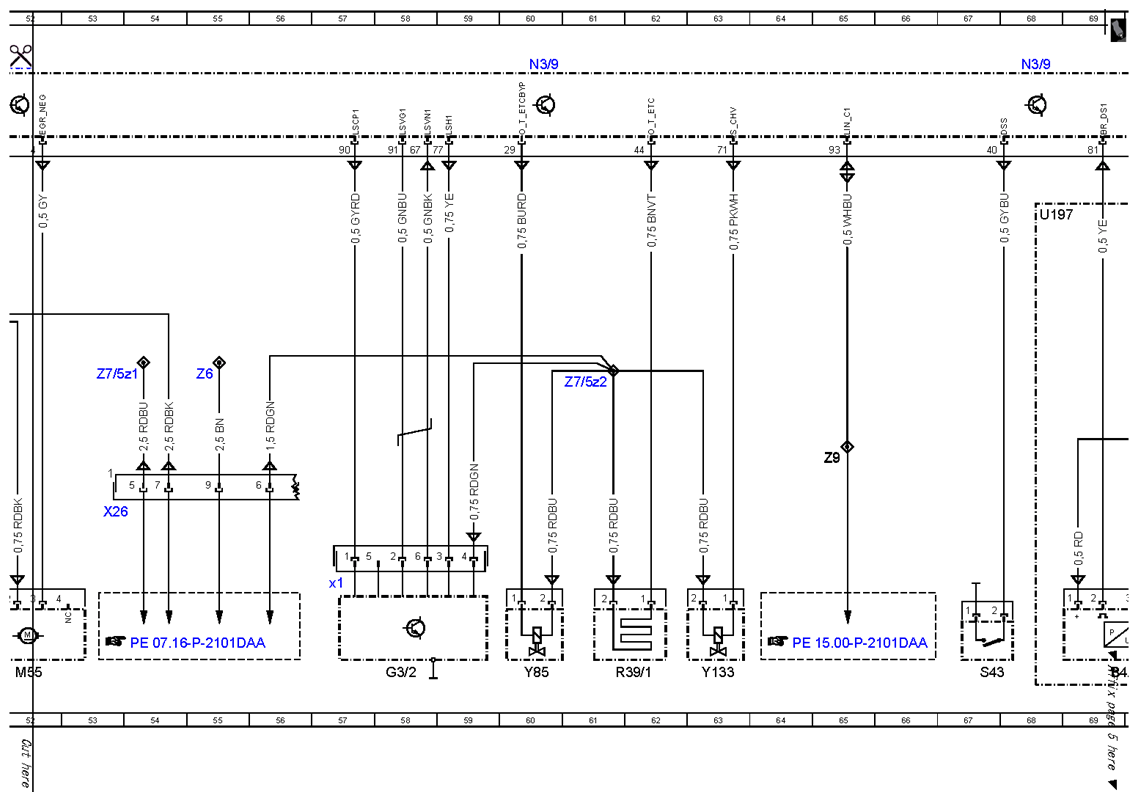

Fig 4: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (4 Of 6)
G10054384Courtesy of MERCEDES-BENZ USA

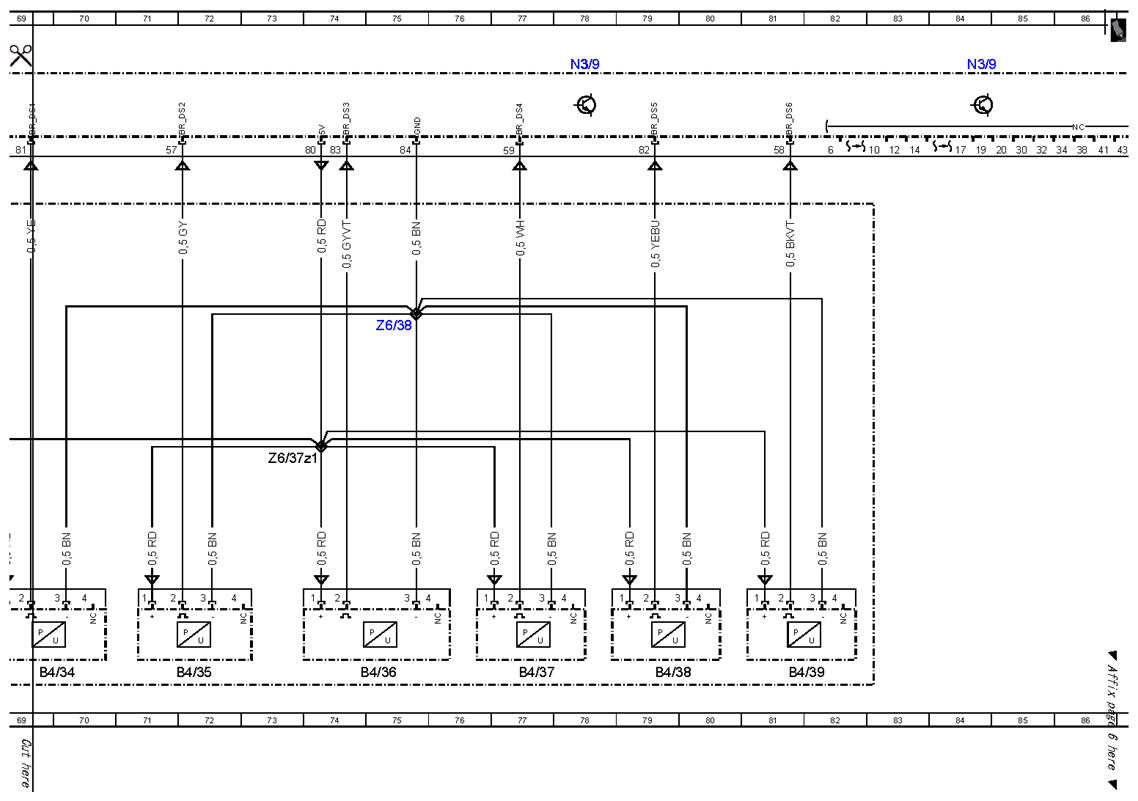

Fig 5: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (5 Of 6)
G10054385Courtesy of MERCEDES-BENZ USA

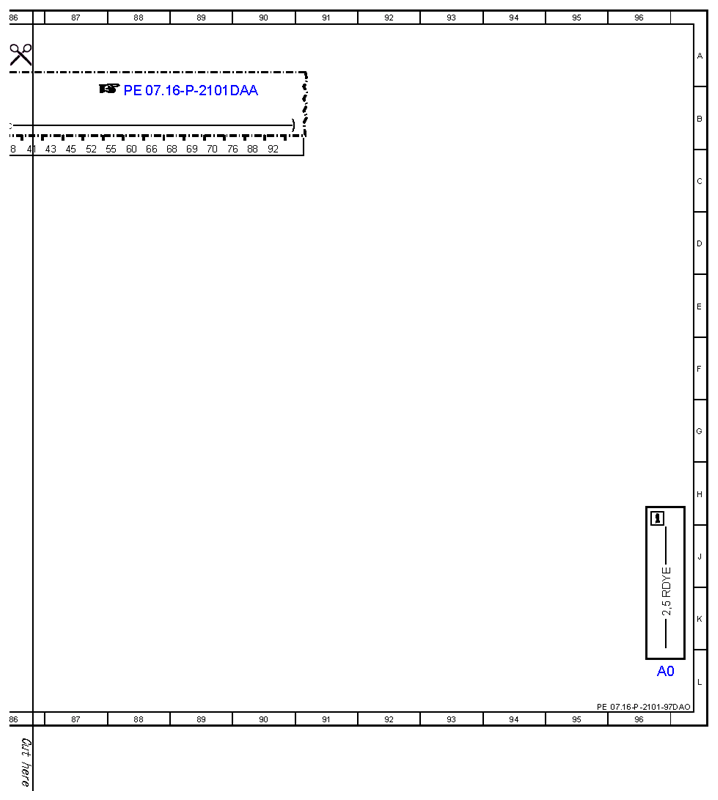

Fig 6: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (6 Of 6)
G10054386Courtesy of MERCEDES-BENZ USA
