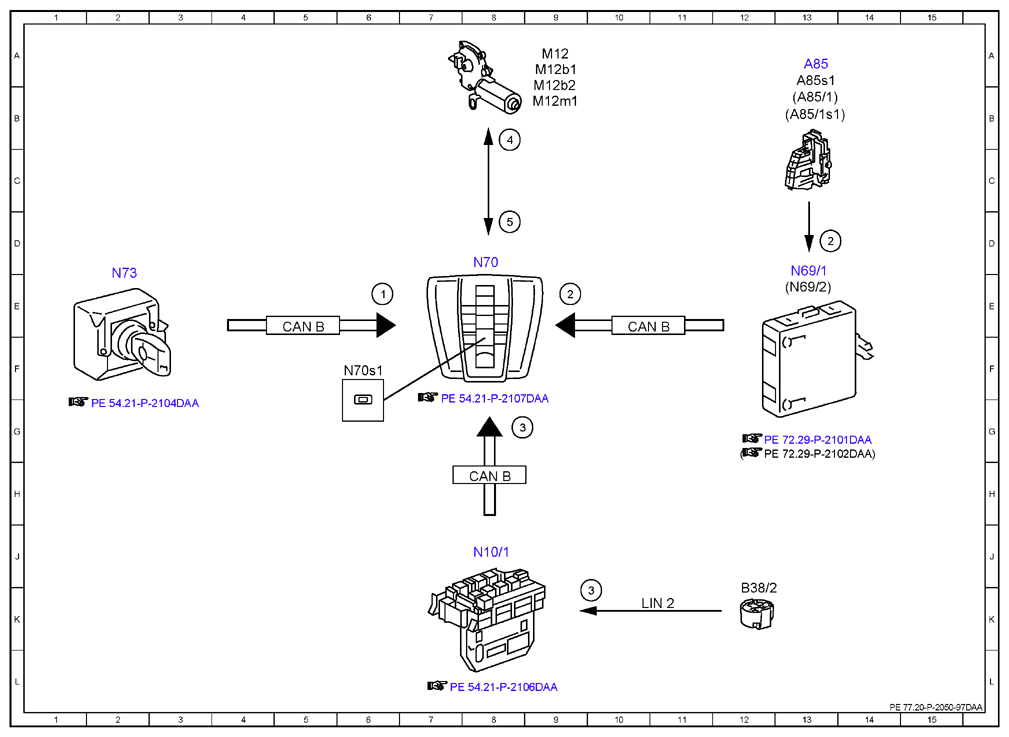

Electrical function schematic for tilting/sliding roof (SHD) - PE77.20-P-2050-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 414 (Power glass tilting/sliding roof)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6E |
| 2 | Door rotary tumbler switch, status | 9E |
| 2 | Door rotary tumbler switch, status | 13D |
| 3 | Rain/light sensor, status | 8G |
| 3 | Rain/light sensor, status | 10K |
| 4 | Tilting/sliding roof motor, actuation | 8B |
| 5 | Hall sensors, signal | 8D |
| A85 | Left front door lock | 13A |
| A85/1 | Right front door lock | 13B |
| A85/1s1 | Right front door rotary tumbler switch | 13B |
| A85s1 | Left front door rotary tumbler switch | 13A |
| B38/2 | Rain/light sensor | 12K |
| CAN B | Interior CAN | 8H |
| CAN B | Interior CAN | 5E |
| CAN B | Interior CAN | 10E |
| LIN 2 | Wiper/inside rearview mirror LIN | 10K |
| M12 | Tilting/sliding roof drive unit | 9A |
| M12b1 | Tilting/sliding roof Hall sensor 1 | 9A |
| M12b2 | Tilting/sliding roof Hall sensor 2 | 9B |
| M12m1 | Tilting/sliding roof motor | 9B |
| N10/1 | Front SAM control unit with fuse and relay module | 8J |
| N69/1 | Left front door control unit | 13E |
| N69/2 | Right front door control unit | 13E |
| N70 | Overhead control panel control unit | 8D |
| N70s1 | Tilting/sliding roof switch | 6F |
| N73 | Electronic ignition switch control unit | 2E |
