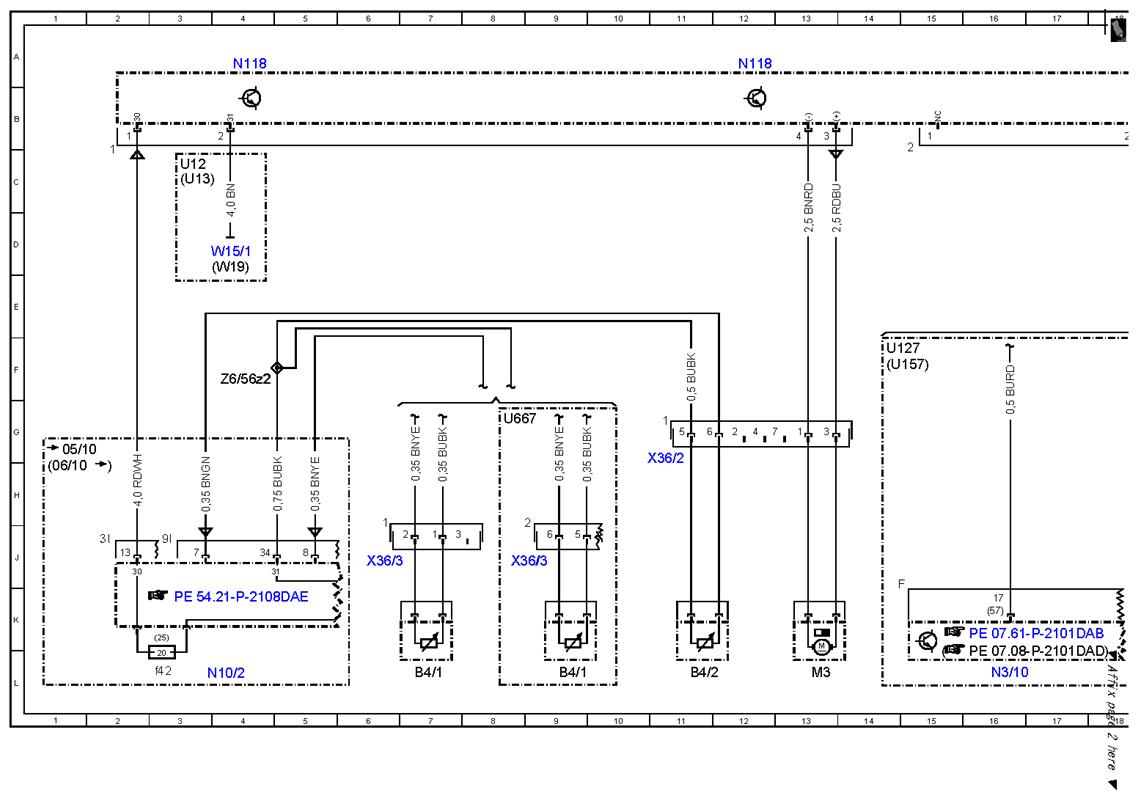

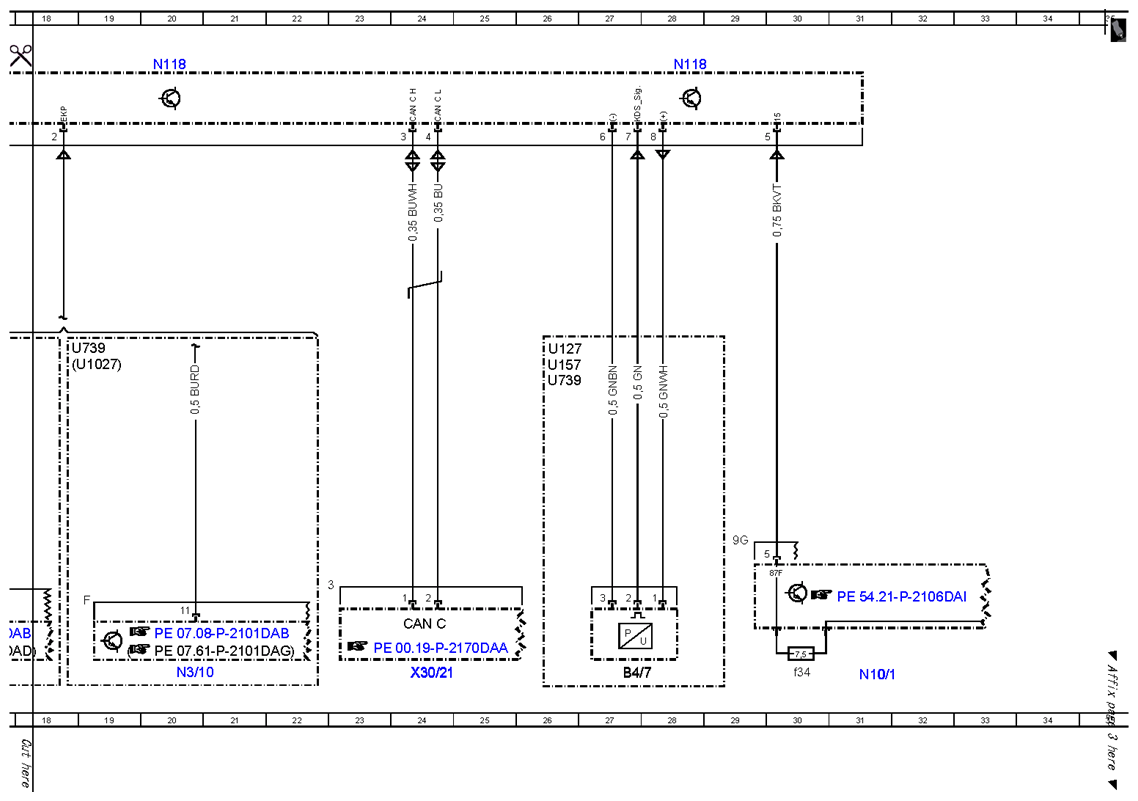

Wiring diagram for fuel system control unit - PE47.40-P-2101-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 271, 272, 273 in MODEL 212 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| B4/1 | Left fuel level indicator sensor | 7L |
| B4/1 | Left fuel level indicator sensor | 9L |
| B4/2 | Right fuel level indicator sensor | 11L |
| B4/7 | Fuel pressure sensor | 27L |
| CAN C | Drive train CAN | 24K |
| M3 | Fuel pump (FP) | 13L |
| N10/1 | Front SAM control unit with fuse and relay module | 31L |
| N10/1f34 | Fuse 34 | 30L |
| N10/2 | Rear SAM control unit with fuse and relay module | 4L |
| N10/2f42 | Fuse 42 | 3L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 16L |
| N3/10 | ME-SFI [ME] control unit | 20L |
| U1027 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 18F |
| U12 | Valid for left-hand drive vehicles | 3C |
| U127 | Valid for combustion engines 272 and 273 KE | 14F |
| U127 | Valid for combustion engines 272 and 273 KE | 26F |
| U13 | Valid for right-hand drive vehicles | 3C |
| U157 | Valid for combustion engine 272 DE | 14F |
| U157 | Valid for combustion engine 272 DE | 26F |
| U667 | Valid for California | 8G |
| U739 | Valid for gasoline engine 271 DE | 26F |
| U739 | Valid for gasoline engine 271 DE | 18F |
| W15/1 | Right footwell ground point | 4D |
| W19 | Right front seat crossmember ground point | 4D |
| X30/21 | Drive train CAN voltage distributor electrical connector | 24L |
| X36/2 | Fuel pump and vehicle rear wiring harness electrical connector | 11H |
| X36/3 | Fuel pump harness electrical connector | 6J |
| X36/3 | Fuel pump harness electrical connector | 9J |
| Z6/56z2 | Circuit 31 connector sleeve | 4F |
