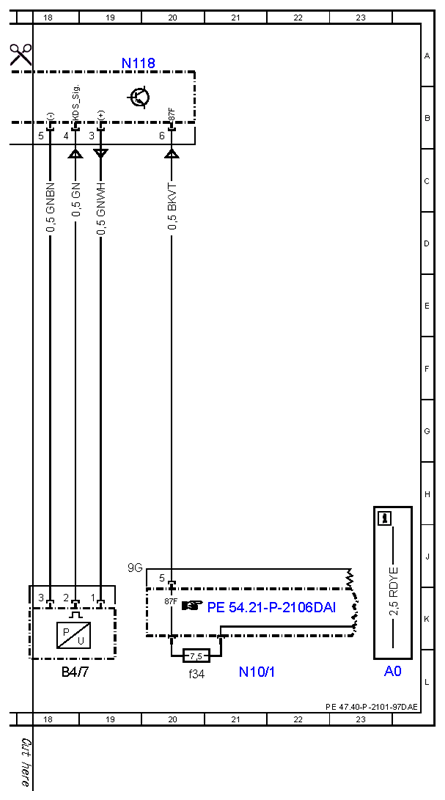

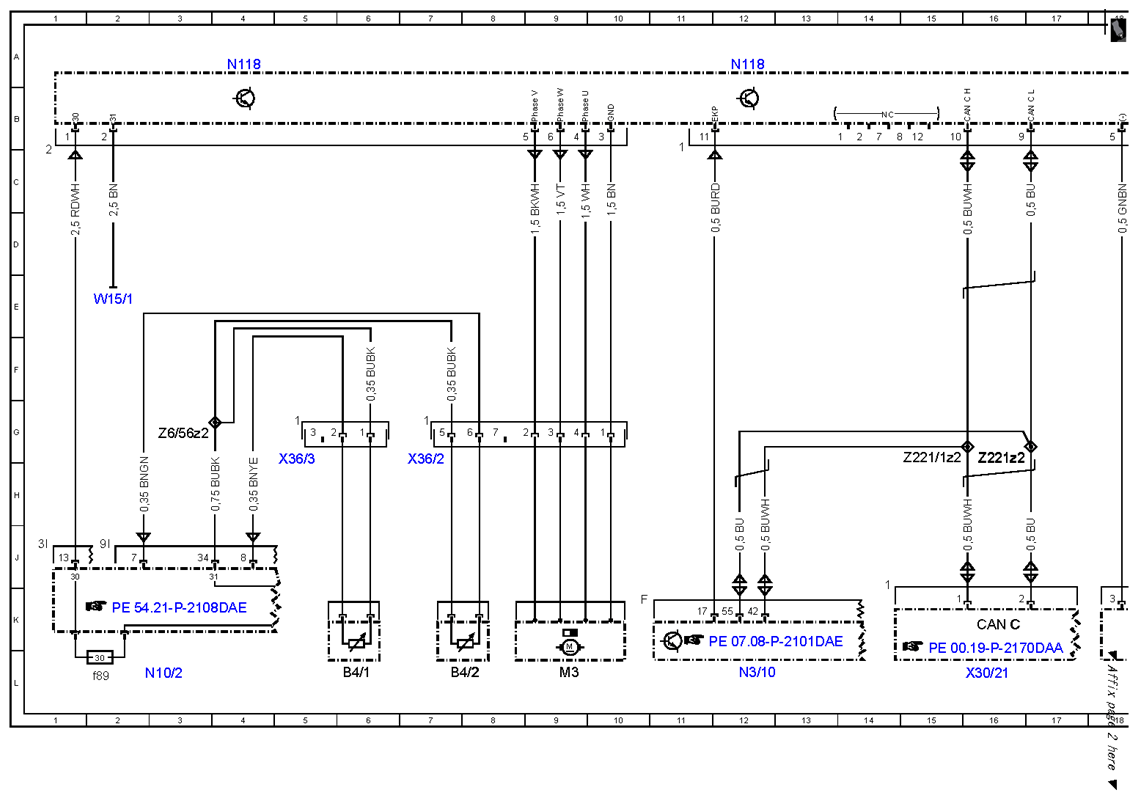

Wiring diagram for fuel pump control unit - PE47.40-P-2101-97DAE
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 157 in MODEL 212 as of model year 2015 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| B4/1 | Left fuel level indicator sensor | 6L |
| B4/2 | Right fuel level indicator sensor | 7L |
| B4/7 | Fuel pressure sensor | 18L |
| CAN C | Drive train CAN | 16K |
| M3 | Fuel pump (FP) | 9L |
| N10/1 | Front SAM control unit with fuse and relay module | 21L |
| N10/1f34 | Fuse 34 | 20L |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f89 | Fuse 89 | 2L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 19A |
| N3/10 | ME-SFI [ME] control unit | 12L |
| W15/1 | Right footwell ground point | 2E |
| X30/21 | Drive train CAN voltage distributor electrical connector | 16L |
| X36/2 | Fuel pump and vehicle rear wiring harness electrical connector | 7H |
| X36/3 | Fuel pump harness electrical connector | 5H |
| Z221/1z2 | Drive train CAN "high" potential distributor connector sleeve | 15G |
| Z221z2 | Drive train CAN "low" potential distributor connector sleeve | 16G |
| Z6/56z2 | Circuit 31 connector sleeve | 3G |
