Remove/install 12V socket of rear center console - AR54.10-P-1004EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.9
MODEL 212
MODEL 218

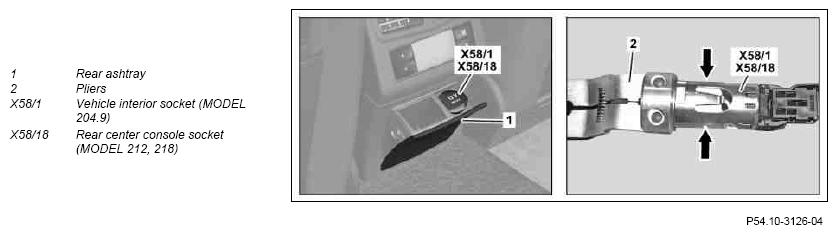

Shown on model 212
| Remove/install | |||
| 1.1 | Switch off ignition and remove transmitter key from electronic ignition lock control unit | MODEL 204.9 without CODE 889 (KEYLESS-GO) MODEL 212 without CODE 889 (KEYLESS-GO) MODEL 218 without CODE 889 (KEYLESS-GO) |
|
| 1.2 | Switch off ignition and remove transmitter key or KEYLESS-GO start/stop button from electronic ignition lock control unit | MODEL 204.9 with CODE 889 (KEYLESS-GO) MODEL 212 with CODE 889 (KEYLESS-GO) MODEL 218 with CODE 889 (KEYLESS-GO) |
|
| 2 | Remove rear ashtray (1) | MODEL 212 | |
| 3 | Open front stowage compartment in rear center console | MODEL 218 | |
| 4 | Open flap on rear center console socket (X58/18) or vehicle interior socket (X58/1) | ||
| 5 | Release and pull out rear center console socket (X58/18) or vehicle interior socket (X58/1) using pliers (2) | ||
| Figure | |||
| 6 | Disconnect electrical connector on rear center console socket (X58/18) or vehicle interior socket (X58/1) | ||
| 7 | Install in the reverse order |
