Remove/install shield at transmission - AR27.40-P-0700-01EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 722.6/9 in MODEL 212
TRANSMISSION 722.9 in MODEL 172, 218
TRANSMISSION 724.2 in MODEL 212
TRANSMISSION 725.0 in MODEL 212, 218
AUTOMATIC TRANSMISSION SHIELD
| Number | Designation | Transmission 725.0 | |
|---|---|---|---|
| BA27.10-P-1009-04H | Screw/bolt, heat shield to oil pan | Nm | 9 |
AUTOMATIC TRANSMISSION SHIELD
| Number | Designation | Transmission 724.2 | |
|---|---|---|---|
| BA27.10-P-1013-04G | Bolt, heat shield to sprag | Nm | 9 |
TRANSMISSION HOUSING
| Number | Designation | Transmission 722.6 (except 722.660/661/662/663/666/673/674) | Transmission 722.9 | |
|---|---|---|---|---|
| BA27.40-P-1014-01A | Bolt, heat shield to transmission housing | Nm | 11 | 9 |

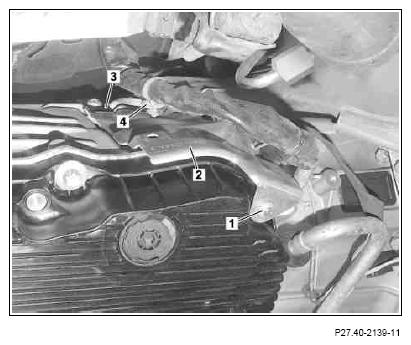

Shown on transmission 722.9
Shown on transmission 725.0
- Remove bolt (1) and detach heat shield (2) downwards.
Transmission 722.6/9 in model 212
Transmission 722.9 in model 172, 218
Transmission 724.2 in model 212
Transmission 725.0 in model 212, 218
- Push cable tie (4) out of heat shield (2) and remove heat shield (2).
The leaf spring (3) must be modified if a new transmission is installed.
The heat shield (2) must be located under the leaf spring (3).
- Install in the reverse order.
