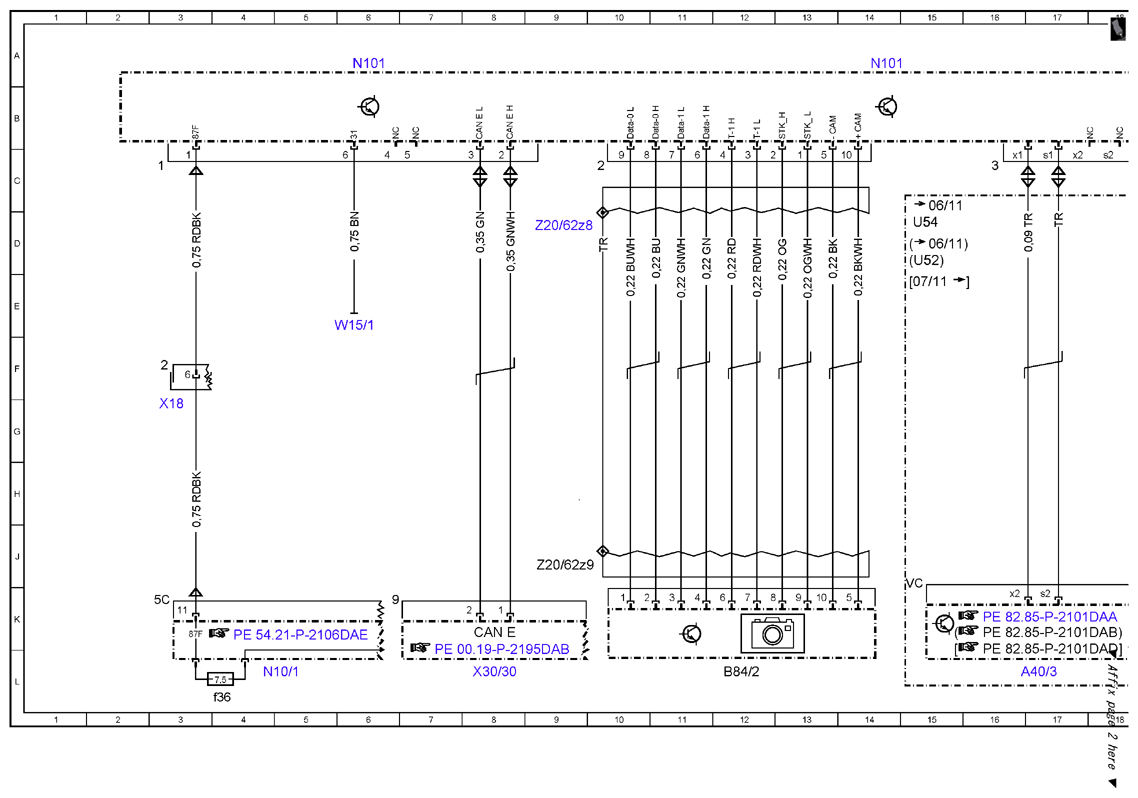

Wiring diagram, Night View Assist control unit - PE54.30-P-2103-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 610 (Night view assist) Control unit N101
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A40/3 | COMAND control unit | 17L |
| B84/2 | Night View Assist camera | 12L |
| CAN E | Chassis CAN | 8K |
| N10/1 | Front SAM control unit with fuse and relay module | 4L |
| N10/1f36 | Fuse 36 | 4L |
| N101 | Night vision assist control unit | 6A |
| N101 | Night vision assist control unit | 14A |
| U52 | Valid for Japan | 15D |
| U54 | Valid for all except Japan | 15D |
| W15/1 | Right footwell ground point | 6E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 3G |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | 8L |
| Z20/62z8 | Screening end connector sleeve | 9D |
| Z20/62z9 | Screening end connector sleeve | 9J |
