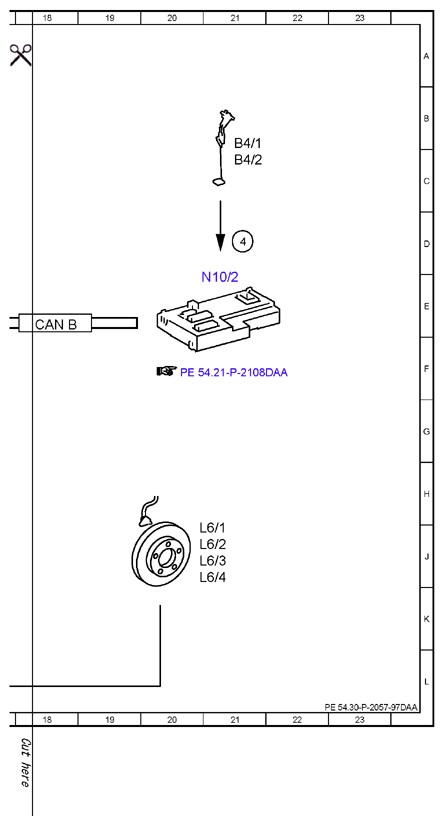

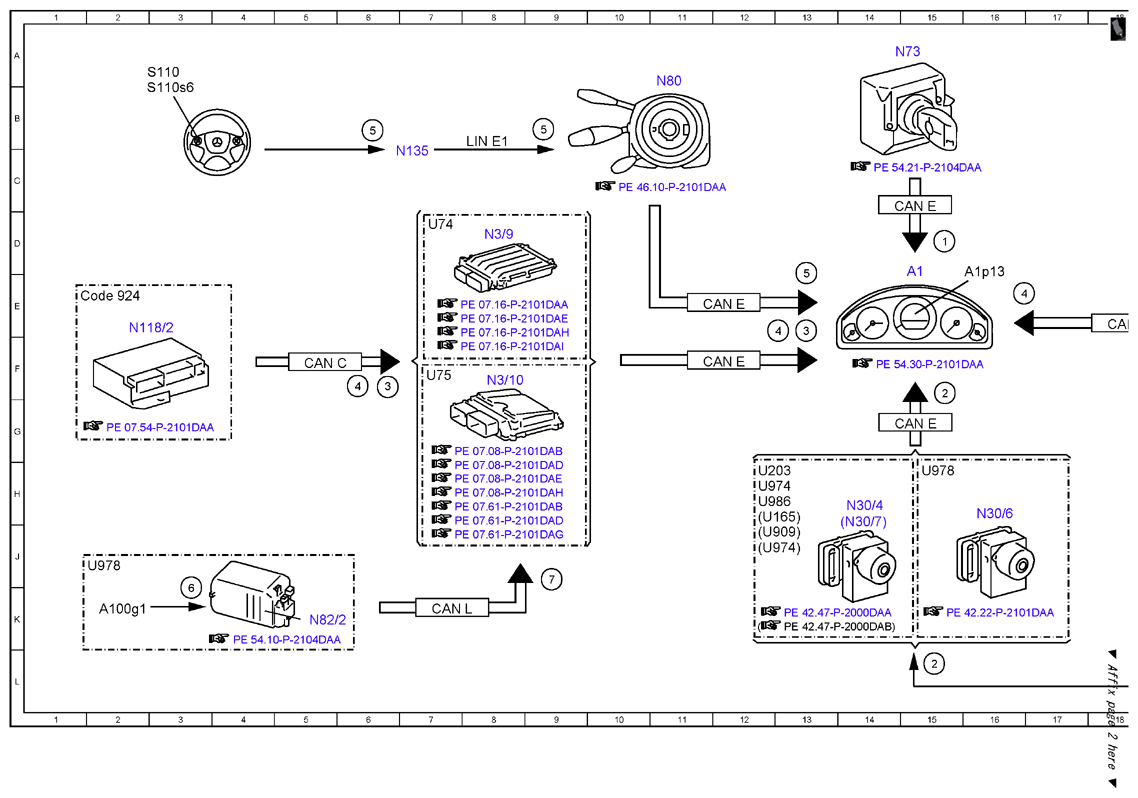

Electrical function schematic, instrument cluster trip computer - PE54.30-P-2057-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15D |
| 2 | Wheel speed, signal | 15F |
| 2 | Wheel speed, signal | 15L |
| 3 | Fuel consumption, signal | 13E |
| 3 | Fuel consumption, signal | 6F |
| 4 | Fuel level, signal | 16E |
| 4 | Fuel level, signal | 21D |
| 4 | Fuel level, signal | 6F |
| 4 | Fuel level, signal | 13E |
| 5 | Multifunction steering wheel button group, signal | 13E |
| 5 | Multifunction steering wheel button group, signal | 9B |
| 5 | Multifunction steering wheel button group, signal | 6B |
| 6 | High-voltage battery, status | 3K |
| 7 | Battery management, status | 9J |
| A1 | Instrument cluster | 15E |
| A100g1 | High-voltage battery | 2K |
| A1p13 | Multifunction display | 16E |
| B4/1 | Left fuel level indicator sensor | 21B |
| B4/2 | Right fuel level indicator sensor | 21C |
| CAN B | Interior CAN | 18E |
| CAN C | Drive train CAN | 5F |
| CAN E | Chassis CAN | 15C |
| CAN E | Chassis CAN | 12F |
| CAN E | Chassis CAN | 12E |
| CAN E | Chassis CAN | 15G |
| CAN L | Hybrid CAN | 7K |
| Code 924 | Bivalent natural gas drive | 1E |
| L6/1 | Left front axle rpm sensor | 20J |
| L6/2 | Right front axle rpm sensor | 20J |
| L6/3 | Left rear axle rpm sensor | 20J |
| L6/4 | Right rear axle rpm sensor | 20J |
| LIN E1 | Steering LIN | 8B |
| N10/2 | Rear SAM control unit with fuse and relay module | 21E |
| N118/2 | CNG control unit | 2E |
| N135 | Steering wheel electronics | 6C |
| N3/10 | ME-SFI [ME] control unit | 8F |
| N3/9 | CDI control unit | 8D |
| N30/4 | Electronic Stability Program control unit | 14H |
| N30/6 | Regenerative braking system control unit | 16H |
| N30/7 | Premium Electronic Stability Program control unit | 14J |
| N73 | Electronic ignition switch control unit | 14A |
| N80 | Steering column module control unit | 11A |
| N82/2 | Battery management system control unit | 5K |
| S110 | Left multifunction steering wheel button group | 2A |
| S110s6 | OK button | 2B |
| U165 | Valid for AMG | 12H |
| U203 | Valid without DISTRONIC PLUS | 12H |
| U74 | Valid for diesel engines | 7D |
| U75 | Valid for gasoline engines | 7F |
| U909 | Valid for DISTRONIC PLUS | 12J |
| U974 | Not valid for full hybrid drive | 12H |
| U974 | Not valid for full hybrid drive | 12J |
| U978 | Valid for full hybrid drive | 15H |
| U978 | Valid for full hybrid drive | 2J |
| U986 | Not valid for AMG | 12H |
