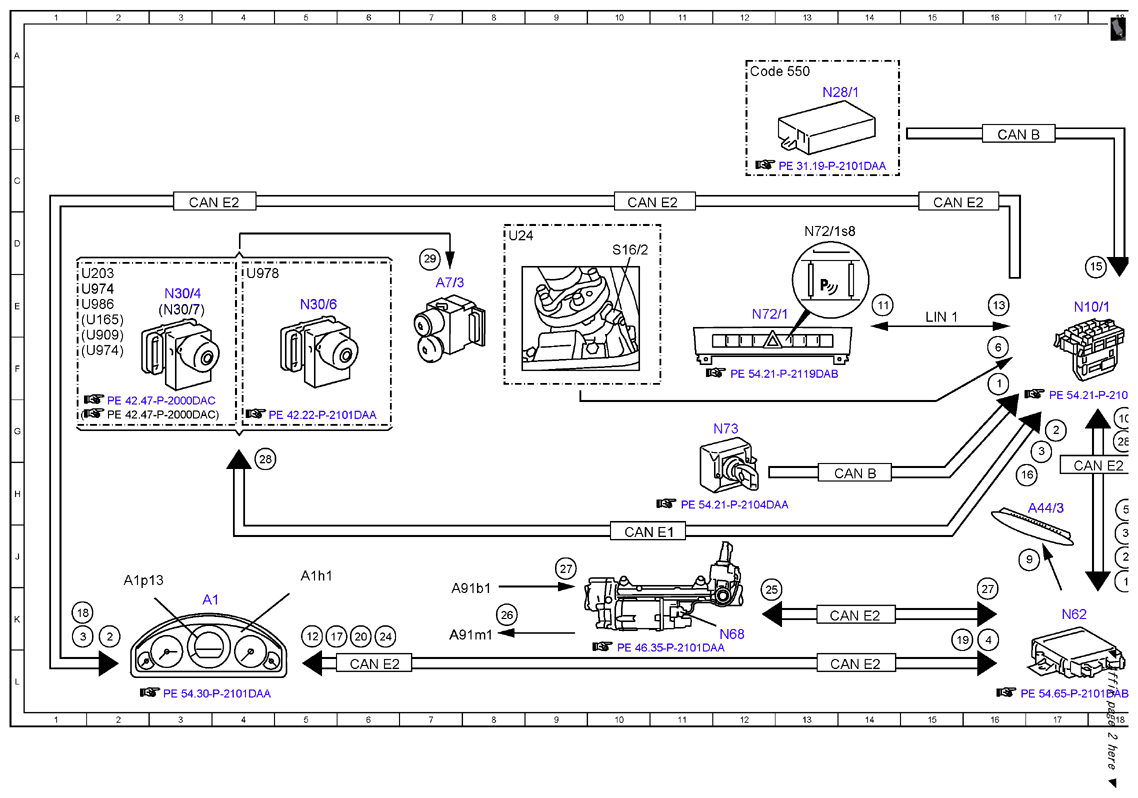

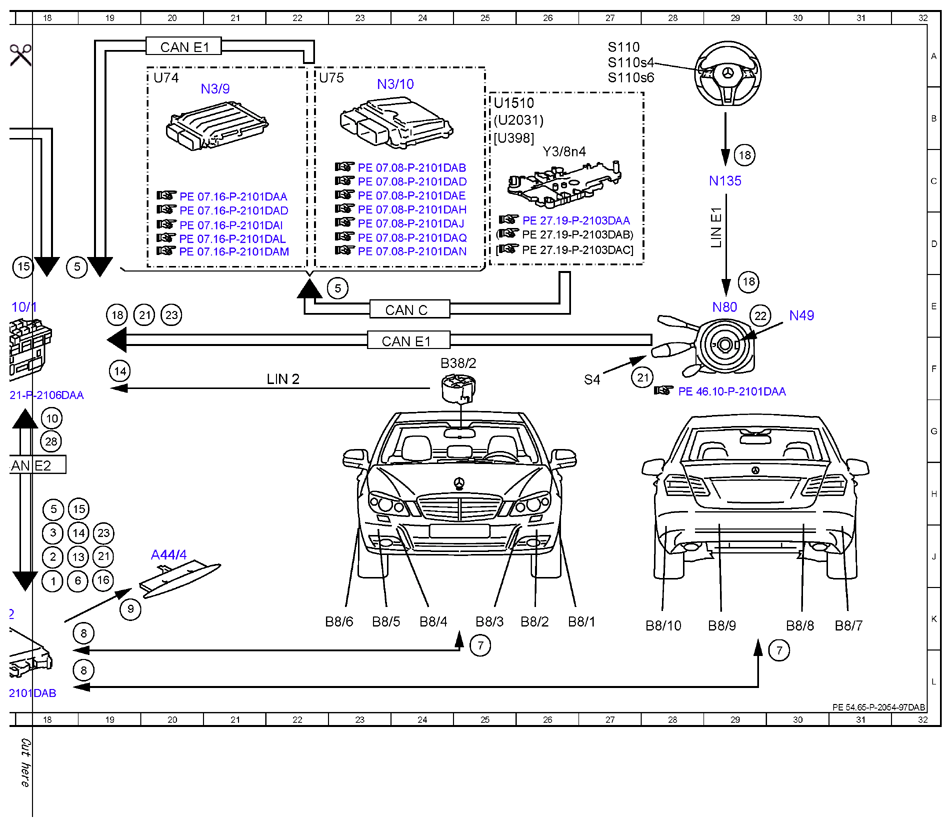

Electrical function schematic of parking system - PE54.65-P-2054-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 235 (Active Parking Assist with PARKTRONIC)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18J |
| 1 | Circuit 15, status | 16F |
| 10 | Parking system status indication, request | 18G |
| 11 | Parking system status indication, request | 14E |
| 12 | Warning tone, request | 5K |
| 13 | Parking system button, status | 18J |
| 13 | Parking system button, status | 16E |
| 14 | Rain/light sensor, status | 18J |
| 14 | Rain/light sensor, status | 19F |
| 15 | Trailer recognition, status | 18D |
| 15 | Trailer recognition, status | 18H |
| 16 | ESP®, status | 19J |
| 16 | ESP®, status | 16H |
| 17 | Parking space detection, signal | 5K |
| 18 | Multifunction steering wheel button group, signal | 19E |
| 18 | Multifunction steering wheel button group, signal | 29C |
| 18 | Multifunction steering wheel button group, signal | 29E |
| 18 | Multifunction steering wheel button group, signal | 1K |
| 19 | Parking system, status | 15K |
| 2 | Wheel speed, signal | 2K |
| 2 | Wheel speed, signal | 17G |
| 2 | Wheel speed, signal | 18J |
| 20 | Instrument cluster message, request | 6K |
| 21 | Combination switch, status | 20E |
| 21 | Combination switch, status | 27F |
| 21 | Combination switch, status | 19J |
| 22 | Steering angle sensor, signal | 29E |
| 23 | Steering angle, signal | 20E |
| 23 | Steering angle, signal | 19J |
| 24 | Display of steering information, request | 6K |
| 25 | Electric power steering, request | 12K |
| 26 | Electric power steering actuator motor, actuation | 8K |
| 27 | Electric power steering torque sensor, signal | 9J |
| 27 | Electric power steering torque sensor, signal | 16K |
| 28 | Travel distance, signal | 4H |
| 28 | Travel distance, signal | 18G |
| 29 | Traction system hydraulic unit, actuation | 7D |
| 3 | Wheel rotation direction, signal | 1K |
| 3 | Wheel rotation direction, signal | 17G |
| 3 | Wheel rotation direction, signal | 18J |
| 4 | Vehicle speed, signal | 16K |
| 5 | Gear range, status | 23E |
| 5 | Gear range, status | 18D |
| 5 | Gear range, status | 18H |
| 6 | Backup lamp switch, status | 16F |
| 6 | Backup lamp switch, status | 18J |
| 7 | Parking system distance sensors, actuation | 25K |
| 7 | Parking system distance sensors, actuation | 30L |
| 8 | Parking system distance sensors, signal | 19K |
| 8 | Parking system distance sensors, signal | 19L |
| 9 | Parking system warning indicator, actuation | 19K |
| 9 | Parking system warning indicator, actuation | 17J |
| A1 | Instrument cluster | 3K |
| A1h1 | Warning buzzer | 5J |
| A1p13 | Multifunction display | 2J |
| A44/3 | Rear parking system warning indicator | 17H |
| A44/4 | Instrument panel parking system warning indicator | 20J |
| A7/3 | Traction system hydraulic unit | 7E |
| A91b1 | Electric power steering torque sensor | 7K |
| A91m1 | Electric power steering actuator motor | 7K |
| B38/2 | Rain/light sensor | 24F |
| B8/1 | Outer left front parking system distance sensor | 26K |
| B8/10 | Outer left rear parking system distance sensor | 28K |
| B8/2 | Center left front parking system distance sensor | 26K |
| B8/3 | Inner left front parking system distance sensor | 25K |
| B8/4 | Inner right front parking system distance sensor | 24K |
| B8/5 | Center right front parking system distance sensor | 23K |
| B8/6 | Outer right front parking system distance sensor | 22K |
| B8/7 | Outer right rear parking system distance sensor | 31K |
| B8/8 | Inner right rear parking system distance sensor | 30K |
| B8/9 | Inner left rear parking system distance sensor | 29K |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 16B |
| CAN C | Drive train CAN | 24E |
| CAN E1 | Chassis CAN 1 | 10J |
| CAN E1 | Chassis CAN 1 | 24F |
| CAN E1 | Chassis CAN 1 | 20A |
| CAN E2 | Chassis CAN 2 | 6L |
| CAN E2 | Chassis CAN 2 | 15C |
| CAN E2 | Chassis CAN 2 | 10C |
| CAN E2 | Chassis CAN 2 | 3C |
| CAN E2 | Chassis CAN 2 | 18H |
| CAN E2 | Chassis CAN 2 | 14L |
| CAN E2 | Chassis CAN 2 | 14K |
| Code 550 | Trailer hitch | 12A |
| LIN 1 | Instrument panel LIN | 15E |
| LIN 2 | Wiper/inside rearview mirror LIN | 22F |
| LIN E1 | Steering LIN | 29D |
| N10/1 | Front SAM control unit with fuse and relay module | 17E |
| N135 | Steering wheel electronics | 29C |
| N28/1 | Trailer recognition control unit | 13B |
| N3/10 | ME-SFI [ME] control unit | 23B |
| N3/9 | CDI control unit | 21B |
| N30/4 | Electronic Stability Program control unit | 3E |
| N30/6 | Regenerative braking system control unit | 5E |
| N30/7 | Premium Electronic Stability Program control unit | 3E |
| N49 | Steering angle sensor | 30E |
| N62 | Parking system control unit | 17K |
| N68 | Electrical power steering control unit | 12K |
| N72/1 | Upper control panel control unit | 12E |
| N72/1s8 | Parking system button | 13D |
| N73 | Electronic ignition switch control unit | 12G |
| N80 | Steering column module control unit | 29E |
| S110 | Left multifunction steering wheel button group | 27A |
| S110s4 | "Back" and voice control system OFF button | 27A |
| S110s6 | OK button | 27A |
| S16/2 | Backup lamp switch | 10D |
| S4 | Combination switch | 27F |
| U1510 | Valid for transmission 722.9 | 25B |
| U165 | Valid for AMG | 1E |
| U203 | Valid without DISTRONIC PLUS | 1E |
| U2031 | Valid for transmission 724 | 25B |
| U24 | Valid for manual transmission | 8D |
| U398 | Valid for transmission 725 (NAG3) | 25B |
| U74 | Valid for diesel engines | 20A |
| U75 | Valid for gasoline engines | 22A |
| U909 | Valid for DISTRONIC PLUS | 1F |
| U974 | Not valid for full hybrid drive | 1E |
| U974 | Not valid for full hybrid drive | 1F |
| U978 | Valid for full hybrid drive | 4E |
| U986 | Not valid for AMG | 1E |
| Y3/8n4 | Fully integrated transmission control unit | 26C |
